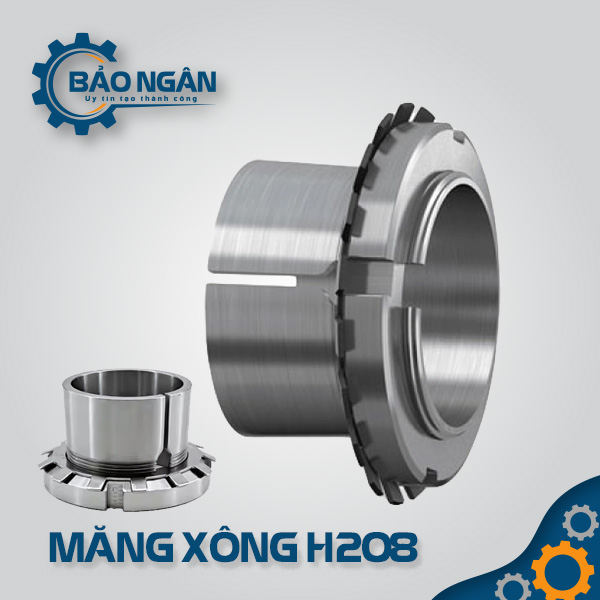

MĂNG XÔNG H208

Sử dụng: Ứng dụng lắp đặt vào các loại vòng bi nhào Cana, nhào tròn hoặc các loại gối đỡ, trục đỡ Có mã số với 3 số cuối tương ứng với mã số của ống lót, măng xông H208

Khuyến cáo: Chỉ được sử dụng làm măng xông lót ổ bi trong môi trường thông thường. Không sử dụng cho nhiệt độ cao trên “180°C” Chỉ nên lót (chêm) cho các mã số vòng bi có chỉ định.

Lưu ý nhỏ: Trong hình ảnh bạn gửi, con số nhiệt độ có vẻ là 180°C (hoặc đôi khi bị nhìn nhầm thành 100°C do độ phân giải). Bạn nên kiểm tra kỹ lại thông số kỹ thuật thực tế trên bao bì sản phẩm để đảm bảo an toàn khi lắp đặt nhé.

Mô tả
Đánh giá (0)

MĂNG XÔNG – ỐNG LÓT CÔN H208

Măng xông H208 là gì?

Định nghĩa ngắn gọn: Măng xông H208 (hay ống lót côn H208) là phụ kiện cơ khí quan trọng dùng để cố định vòng bi có lỗ côn lên các trục hình trụ thẳng.
Thành phần bộ sản phẩm: Bao gồm ống lót côn, đai ốc khóa (Lock Nut) và vòng đệm khóa (Lock Washer).

Thông số kỹ thuật chi tiết:

Thông số kỹ thuật	Giá trị
Đường kính trong	35 mm
Kích thước (B)	9 mm
Bước ren	1.5 mm
Đường kính ngoài	58 mm
Kích thước (B4)	10 mm
Kích thước (d)	40 mm
Size Ren	M40
Chiều rộng	31 mm

Ứng dụng của Măng xông H208

Sử dụng cho các dòng vòng bi nào?

Măng xông H208 (dòng H2) dùng để lắp vào trục cho các loại vòng bi cầu ổ loe (lỗ côn), đặc biệt là các vòng bi có ký hiệu UK…8, UB…8, UC…8 (với chữ K ở cuối, ví dụ: 22208K, 23208K), giúp lắp vòng bi có lỗ côn vào trục tròn (trục thẳng) dễ dàng, thường đi kèm với gối đỡ có mã tương ứng như UK, UCP, UCF….

Mục đích: Măng xông (Adapter Sleeve) tạo ra một mặt tiếp xúc côn trên trục tròn, cho phép lắp vòng bi có lỗ côn (lỗ xéo) vào trục thẳng một cách chắc chắn và chính xác, đồng thời dễ tháo lắp hơn.

Dòng H208:

Mã H2 chỉ loại măng xông chuẩn (côn rút).

Số 08 tương ứng với đường kính trong của măng xông (tức là đường kính trục), khớp với các vòng bi có kích thước lỗ trong tương ứng (ví dụ: vòng bi 22208, 23208…).

Các loại vòng bi đi kèm: Chủ yếu là vòng bi cầu ổ loe (spherical roller bearings) hoặc vòng bi tròn nhào (ball bearings) có lỗ côn (ký hiệu có chữ K, ví dụ: 22208K, 23208K).

Đi kèm gối đỡ: Thường được sử dụng với gối đỡ (bearing housing) như UKP208, UCF208, UCP208….

Sử dụng trong ngành công nghiệp nào?

Mã H208 là kích thước phổ biến, được sử dụng rộng rãi trong các hệ thống máy móc nhẹ và trung bình như: hệ thống băng tải thực phẩm, máy đóng gói, quạt công nghiệp và các thiết bị nông nghiệp.

Ưu điểm nổi bật

Lắp đặt linh hoạt: Cho phép gắn vòng bi chắc chắn lên trục thẳng mà không cần vai trục, giúp đơn giản hóa việc thiết kế và chế tạo trục.
Độ bám ma sát cao: Thiết kế mặt côn tiêu chuẩn giúp tạo lực ép đồng đều, đảm bảo vòng bi không bị trượt trên trục khi vận hành.
Dễ dàng bảo trì: Việc tháo lắp và thay thế vòng bi trở nên nhanh chóng hơn, giảm thời gian dừng máy.

Hướng dẫn lắp đặt kỹ thuật

Bước 1: Kiểm tra và vệ sinh sạch bề mặt trục, lỗ vòng bi và bề mặt măng xông H208.
Bước 2: Đưa măng xông vào vị trí cần lắp trên trục.
Bước 3: Đẩy vòng bi lên phần côn của măng xông.
Bước 4: Vặn đai ốc khóa và siết chặt để ép vòng bi vào sâu phần côn cho đến khi đạt độ chặt yêu cầu.
Bước 5: Khóa đai ốc bằng cách bẻ tai của vòng đệm khóa vào rãnh trên đai ốc.

Câu hỏi thường gặp?

Măng xông H208 dùng cho trục bao nhiêu?

Sử dụng cho trục thẳng có đường kính 35mm.

Lưu ý khi siết đai ốc?

Không nên siết quá chặt vì có thể làm mất khe hở hướng tâm của vòng bi, dẫn đến nóng và hỏng bi nhanh chóng.

Tại sao nên mua Măng xông H208 tại Thiết bị Bảo Ngân?

Sản phẩm chất lượng cao, độ chính xác thông số kỹ thuật tuyệt đối.
Hỗ trợ giao hàng nhanh chóng cho các nhu cầu sửa chữa cấp bách.
Đội ngũ tư vấn am hiểu kỹ thuật, giúp bạn chọn đúng loại linh kiện phù hợp.
