MĂNG XÔNG H2309

Sử dụng: Ứng dụng lắp đặt vào các loại vòng bi nhào Cana, nhào tròn hoặc các loại gối đỡ, trục đỡ Có mã số với 3 số cuối tương ứng với mã số của ống lót, măng xông SKF H212

Khuyến cáo: Chỉ được sử dụng làm măng xông lót ổ bi trong môi trường thông thường. Không sử dụng cho nhiệt độ cao trên “180°C” Chỉ nên lót (chêm) cho các mã số vòng bi có chỉ định.

Lưu ý nhỏ: Trong hình ảnh bạn gửi, con số nhiệt độ có vẻ là 180°C (hoặc đôi khi bị nhìn nhầm thành 100°C do độ phân giải). Bạn nên kiểm tra kỹ lại thông số kỹ thuật thực tế trên bao bì sản phẩm để đảm bảo an toàn khi lắp đặt nhé.

Mô tả
Đánh giá (0)

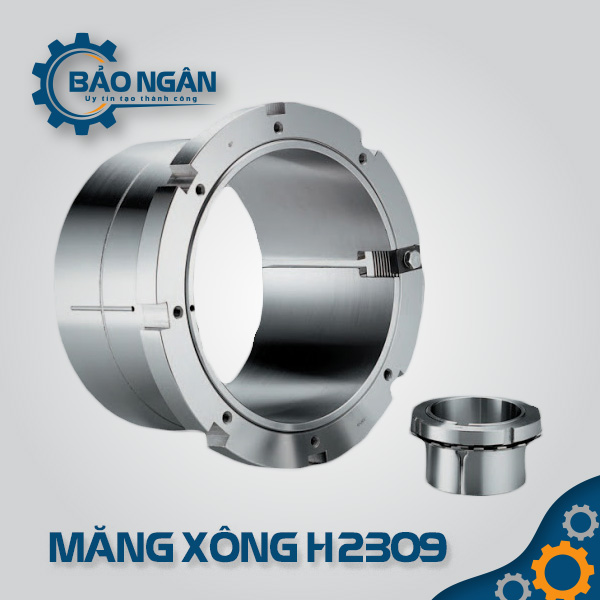

MĂNG XÔNG – ỐNG LÓT CÔN H2309

Măng xông H2309 là gì?

Định nghĩa ngắn gọn: Măng xông H2309 (hay ống lót côn H2309) là phụ kiện cơ khí quan trọng dùng để cố định vòng bi có lỗ côn lên các trục hình trụ thẳng.
Thành phần bộ sản phẩm: Trọn bộ bao gồm ống lót côn, đai ốc khóa (Lock Nut) và vòng đệm khóa (Lock Washer).

Thông số kỹ thuật chi tiết:

Thông số kỹ thuật	Giá trị
Đường kính lỗ	40mm
Đường kính ngoài côn nhỏ	45mm
Đường kính ngoài đai ốc khóa	65mm
Chiều rộng tổng thể	50mm
Chiều rộng đai ốc khóa	10mm
Chiều rộng đai ốc kèm vòng đệm khóa	11mm
Kích thước Ren	M45x1.5
Độ côn bên ngoài	1:12

Ứng dụng của Măng xông H2309

Sử dụng cho các dòng vòng bi nào?

Măng xông SKF H2309 dùng để lắp đặt cho các loại vòng bi đũa bi cầu (spherical roller bearings) và vòng bi bi cầu (ball bearing) có lỗ côn (lỗ xéo), đặc biệt là các vòng bi có ký hiệu đầu số H hoặc có hậu tố ‘K’ (ví dụ: 222.., 232.., UK, UCK), giúp lắp vòng bi vào trục trơn hoặc trục có bậc, dễ dàng tháo lắp và đảm bảo kỹ thuật chính xác, thường đi kèm với gối đỡ có vỏ ngoài như UKP, UKF.

Các dòng vòng bi sử dụng măng xông H2309:
- Vòng bi đũa bi cầu (Spherical Roller Bearings): Các mã có đường kính lỗ trong côn (ví dụ: 22209K, 23209K, hoặc các series 222xx, 232xx có hậu tố K).
- Vòng bi lỗ côn (Tapered Bore Ball Bearings): Các loại vòng bi có ký hiệu có chữ ‘K’ ở cuối, ví dụ như các loại vòng bi gối đỡ UK, UCK, có lỗ côn để lắp măng xông.

Sử dụng trong ngành công nghiệp nào?

Mã H2309 được ứng dụng rộng rãi trong các hệ thống máy móc sản xuất, băng tải công nghiệp, quạt hút bụi và các thiết bị truyền động cơ khí yêu cầu khả năng chịu tải trung bình và tháo lắp nhanh chóng.

Ưu điểm nổi bật

Dễ dàng lắp đặt: Cho phép lắp vòng bi lỗ côn lên trục trơn một cách chính xác mà không cần vai trục.
Độ bền cao: Thường được chế tạo từ thép carbon cao cấp, chịu tải và chống mài mòn tốt trong quá trình vận hành.
Tiết kiệm chi phí: Giảm chi phí gia công trục và thuận tiện cho việc bảo trì, thay thế định kỳ.

Hướng dẫn lắp đặt kỹ thuật

Bước 1: Vệ sinh sạch sẽ trục, lỗ vòng bi và bề mặt măng xông.
Bước 2: Đưa măng xông H2309 vào vị trí cần lắp trên trục.
Bước 3: Ép vòng bi lên thân măng xông.
Bước 4: Vặn đai ốc khóa và siết chặt để đẩy vòng bi vào phần côn cho đến khi đạt độ rơ yêu cầu.
Bước 5: Khóa đai ốc bằng cách bẻ tai vòng đệm vào rãnh đai ốc.

Câu hỏi thường gặp?

Măng xông H2309 dùng cho trục bao nhiêu?

Sử dụng cho trục thẳng có đường kính 40mm.

Kích thước ren của bộ này là bao nhiêu?

Bộ H2309 sử dụng ren M45x1.5.

Tại sao nên mua Măng xông H2309 tại Thiết bị Bảo Ngân?

Cam kết hàng chính hãng, đạt tiêu chuẩn kỹ thuật (SKF, FAG, NSK… hoặc hàng thay thế chất lượng cao).
Sẵn kho số lượng lớn, giao hàng nhanh chóng trên toàn quốc.
Hỗ trợ tư vấn kỹ thuật chuyên sâu 24/7 để chọn đúng mã phụ kiện.
