MĂNG XÔNG H2320

Sử dụng: Ứng dụng lắp đặt vào các loại vòng bi nhào Cana, nhào tròn hoặc các loại gối đỡ, trục đỡ Có mã số với 3 số cuối tương ứng với mã số của ống lót, măng xông SKF H212

Khuyến cáo: Chỉ được sử dụng làm măng xông lót ổ bi trong môi trường thông thường. Không sử dụng cho nhiệt độ cao trên “180°C” Chỉ nên lót (chêm) cho các mã số vòng bi có chỉ định.

Lưu ý nhỏ: Trong hình ảnh bạn gửi, con số nhiệt độ có vẻ là 180°C (hoặc đôi khi bị nhìn nhầm thành 100°C do độ phân giải). Bạn nên kiểm tra kỹ lại thông số kỹ thuật thực tế trên bao bì sản phẩm để đảm bảo an toàn khi lắp đặt nhé.

Mô tả
Đánh giá (0)

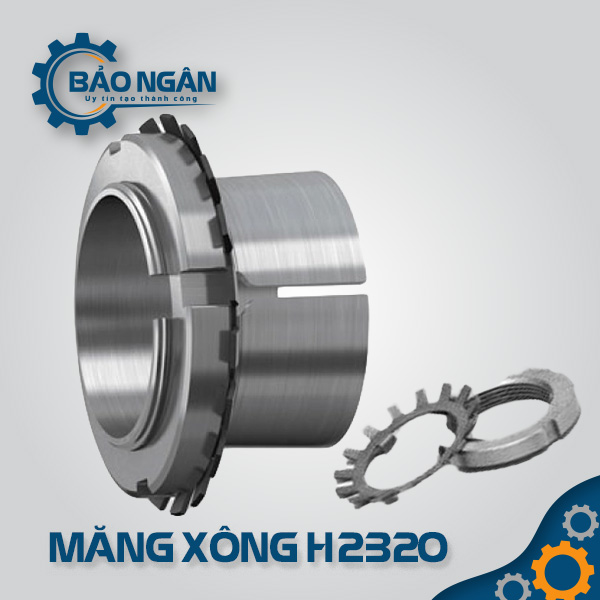

MĂNG XÔNG – ỐNG LÓT CÔN H2320

Măng xông H2320 là gì?

Định nghĩa ngắn gọn: Măng xông H2320 (hay ống lót côn H2320) là phụ kiện cơ khí quan trọng dùng để cố định vòng bi có lỗ côn lên các trục hình trụ thẳng.
Thành phần bộ sản phẩm: Trọn bộ bao gồm ống lót côn, đai ốc khóa (Lock Nut) và vòng đệm khóa (Lock Washer).

Thông số kỹ thuật chi tiết:

Thông số kỹ thuật	Giá trị
Đường kính lỗ	90mm
Đường kính ngoài côn nhỏ	100mm
Đường kính ngoài đai ốc khóa	130mm
Chiều rộng	97mm
Chiều rộng đai ốc khóa	18mm
Chiều rộng đai ốc khóa có vòng đệm khóa	20mm
Ren	M100x2
Độ côn bên ngoài	1:12

Ứng dụng của Măng xông H2320

Sử dụng cho các dòng vòng bi nào?

Măng xông H2320 được dùng cho các dòng vòng bi (bạc đạn) có lỗ côn (lỗ xéo), thường là loại vòng bi đỡ chặn (spherical roller bearings) hoặc các dòng vòng bi có thiết kế tương tự, lắp đặt đi kèm với gối đỡ có rãnh (như dòng UK, UKP) để chêm giữa trục và bạc đạn, giúp lắp đặt dễ dàng và chính xác, đặc biệt phổ biến với thương hiệu SKF.
Dùng cho các vòng bi có lỗ côn, ví dụ như:
- Vòng bi đỡ chặn (spherical roller bearings) mã 22320 (hoặc các mã có số tương tự 223XX).
- Các loại vòng bi có lỗ côn khác có đường kính trong phù hợp.
Đi kèm với: Gối đỡ loại UK, UKP, hoặc gối đỡ có rãnh tương ứng.

Sử dụng trong ngành công nghiệp nào?

Với kích thước lớn và khả năng chịu tải cao, mã H2320 được ứng dụng rộng rãi trong các hệ thống máy nghiền đá, máy sản xuất xi măng, hệ thống băng tải khai thác khoáng sản và các trục truyền động công suất lớn.

Ưu điểm nổi bật

Khả năng bám trục cực mạnh: Thiết kế côn 1:12 tiêu chuẩn giúp tạo lực ép lớn và đồng đều, đảm bảo vòng bi không bị trượt ngay cả dưới tải trọng nặng.
Độ bền vượt trội: Chế tạo từ thép carbon chất lượng cao, có khả năng chống mài mòn và chịu được môi trường làm việc khắc nghiệt.
Dễ dàng tháo lắp: Giúp việc thay thế vòng bi cỡ lớn trở nên nhanh chóng hơn mà không cần tác động nhiệt hoặc thiết bị ép thủy lực quá phức tạp.

Hướng dẫn lắp đặt kỹ thuật

Bước 1: Vệ sinh sạch bề mặt trục, lỗ côn vòng bi và toàn bộ măng xông H2320.
Bước 2: Đưa măng xông vào vị trí lắp đặt trên trục.
Bước 3: Đẩy vòng bi lên thân côn của măng xông.
Bước 4: Vặn đai ốc khóa và siết chặt bằng chìa móc (Hook Spanner) chuyên dụng để đẩy vòng bi vào đúng vị trí côn.
Bước 5: Kiểm tra khe hở hướng tâm còn lại của vòng bi và khóa đai ốc bằng cách bẻ tai vòng đệm khóa.

Câu hỏi thường gặp?

Măng xông H2320 dùng cho trục bao nhiêu?

Sử dụng cho trục thẳng có đường kính 90mm.

Kích thước Ren M100x2 có nghĩa là gì?

Đây là ren hệ mét có đường kính danh nghĩa 100mm và bước ren 2mm.

Tại sao nên mua Măng xông H2320 tại Thiết bị Bảo Ngân?

Sản phẩm chính hãng, đảm bảo độ chính xác cơ khí tuyệt đối theo đúng thông số nhà sản xuất.
Sẵn kho số lượng lớn cho các mã măng xông hạng nặng từ H2300 đến H2356.
Hỗ trợ tư vấn kỹ thuật chọn mã dựa trên tải trọng và tốc độ vận hành của máy.
