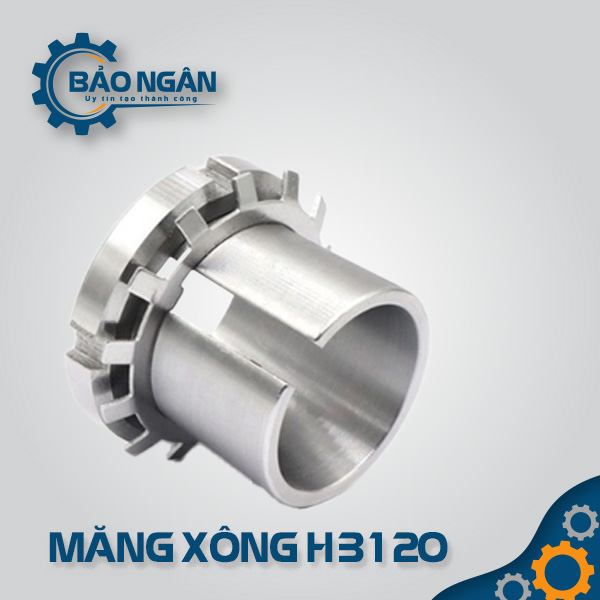

Măng xông H3120

Sử dụng: Ứng dụng lắp đặt vào các loại vòng bi nhào Cana, nhào tròn hoặc các loại gối đỡ, trục đỡ Có mã số với 3 số cuối tương ứng với mã số của ống lót, măng xông H3120

Khuyến cáo: Chỉ được sử dụng làm măng xông lót ổ bi trong môi trường thông thường. Không sử dụng cho nhiệt độ cao trên “180°C” Chỉ nên lót (chêm) cho các mã số vòng bi có chỉ định.

Lưu ý nhỏ: Trong hình ảnh bạn gửi, con số nhiệt độ có vẻ là 180°C (hoặc đôi khi bị nhìn nhầm thành 100°C do độ phân giải). Bạn nên kiểm tra kỹ lại thông số kỹ thuật thực tế trên bao bì sản phẩm để đảm bảo an toàn khi lắp đặt nhé.

Mô tả
Đánh giá (0)

MĂNG XÔNG – ỐNG LÓT CÔN H3120

Măng xông H3120 là gì?

Định nghĩa ngắn gọn: Măng xông H3120 (hay ống lót côn H3120) là phụ kiện cơ khí quan trọng dùng để cố định vòng bi có lỗ côn lên các trục hình trụ thẳng.
Thành phần bộ sản phẩm: Trọn bộ bao gồm ống lót côn, đai ốc khóa (Lock Nut) và vòng đệm khóa (Lock Washer).

Thông số kỹ thuật chi tiết:

Thông số kỹ thuật	Giá trị
Đường kính lỗ	90mm
Đường kính ngoài côn nhỏ	100mm
Đường kính ngoài đai ốc khóa	130mm
Chiều rộng tổng thể	76mm
Chiều rộng đai ốc khóa	18mm
Chiều rộng đai ốc kèm vòng đệm khóa	20mm
Kích thước Ren	M100x2
Độ côn bên ngoài	1:12

Ứng dụng của Măng xông H3120

Sử dụng cho các dòng vòng bi nào?

Măng xông H3120 (còn gọi là ống lót côn H3120) dùng để lắp cho các loại vòng bi có lỗ côn (lỗ xéo), đặc biệt phổ biến với các vòng bi cầu và bạc đạn có kích thước lớn, thuộc dòng 2312, 2222, 2322, 2232, 3220, 3230 (ví dụ như 23220, 22220) và thường đi kèm với các loại gối đỡ như UK, UKP, UCP để lắp vào trục, giúp lắp đặt chính xác và truyền tải lực tốt.

Các dòng vòng bi tương thích chính:

Vòng bi cầu lỗ côn (Spherical Roller Bearings): H3120 sẽ đi kèm với các vòng bi có mã hiệu kết thúc bằng 20 (ví dụ: 22220, 23220), có đường kính trong (d) lớn phù hợp.
Các dòng vòng bi có lỗ côn (Adapter Bearings): Các vòng bi có lỗ côn lớn (từ khoảng 100mm trở lên) thường sử dụng măng xông H3120

Sử dụng trong ngành công nghiệp nào?

Mã H3120 được ứng dụng rộng rãi trong các hệ thống máy móc hạng nặng như: máy nghiền trong khai thác khoáng sản, trục truyền động chính trong nhà máy xi măng, thép, và các thiết bị nâng hạ công suất lớn yêu cầu độ bám trục cực cao.

Ưu điểm nổi bật

Khả năng chịu tải vượt trội: Được chế tạo từ thép carbon chất lượng cao, đảm bảo chịu được tải trọng hướng tâm và tải trọng dọc trục lớn trong môi trường khắc nghiệt.
Độ chính xác tuyệt đối: Thiết kế mặt côn tiêu chuẩn 1:12 giúp tạo lực ép đồng đều tuyệt đối lên bề mặt trục, hạn chế tối đa hiện tượng rung lắc.
Linh hoạt và tiết kiệm: Cho phép gắn vòng bi chắc chắn lên trục thẳng mà không cần gia công vai trục phức tạp, giúp giảm đáng kể chi phí sản xuất.

Hướng dẫn lắp đặt kỹ thuật

Bước 1: Vệ sinh sạch bề mặt trục, lỗ côn vòng bi và toàn bộ măng xông H3120.
Bước 2: Đưa măng xông vào vị trí lắp đặt dự kiến trên trục.
Bước 3: Đẩy vòng bi lên thân côn của măng xông.
Bước 4: Vặn đai ốc khóa và siết chặt để đẩy vòng bi vào sâu phần côn cho đến khi đạt độ chặt (khe hở hướng tâm) yêu cầu.
Bước 5: Khóa vị trí bằng cách bẻ tai vòng đệm khóa vào rãnh trên đai ốc.

Câu hỏi thường gặp?

Măng xông H3120 dùng cho trục bao nhiêu?

Sử dụng cho trục thẳng có đường kính 90mm.

Sự khác biệt giữa H3120 và H2320 là gì?

Sự khác biệt chính nằm ở chiều rộng tổng thể. Mã H3120 có chiều rộng là 76mm, trong khi mã H2320 thường có chiều rộng lớn hơn (97mm) để phù hợp với các dòng vòng bi có độ dày lớn hơn.

Tại sao nên mua Măng xông H3120 tại Thiết bị Bảo Ngân?

Cam kết sản phẩm đạt tiêu chuẩn kỹ thuật quốc tế, đúng thông số M100x2.
Luôn sẵn hàng số lượng lớn cho các dự án và nhà máy bảo trì định kỳ.
Hỗ trợ tư vấn kỹ thuật chuyên sâu về phương pháp lắp đặt để kéo dài tuổi thọ vòng bi.
