MĂNG XÔNG H3126

Sử dụng: Ứng dụng lắp đặt vào các loại vòng bi nhào Cana, nhào tròn hoặc các loại gối đỡ, trục đỡ Có mã số với 3 số cuối tương ứng với mã số của ống lót, măng xông H3126

Khuyến cáo: Chỉ được sử dụng làm măng xông lót ổ bi trong môi trường thông thường. Không sử dụng cho nhiệt độ cao trên “180°C” Chỉ nên lót (chêm) cho các mã số vòng bi có chỉ định.

Lưu ý nhỏ: Trong hình ảnh bạn gửi, con số nhiệt độ có vẻ là 180°C (hoặc đôi khi bị nhìn nhầm thành 100°C do độ phân giải). Bạn nên kiểm tra kỹ lại thông số kỹ thuật thực tế trên bao bì sản phẩm để đảm bảo an toàn khi lắp đặt nhé.

Mô tả
Đánh giá (0)

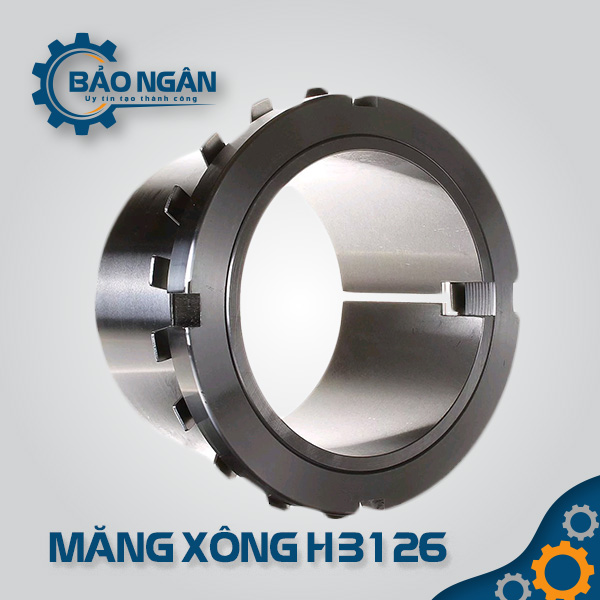

MĂNG XÔNG – ỐNG LÓT CÔN H3126

Măng xông H3126 là gì?

Định nghĩa ngắn gọn: Măng xông H3126 (hay ống lót côn H3126) là phụ kiện cơ khí quan trọng dùng để cố định vòng bi có lỗ côn lên các trục hình trụ thẳng.
Thành phần bộ sản phẩm: Trọn bộ bao gồm ống lót côn, đai ốc khóa (Lock Nut) và vòng đệm khóa (Lock Washer).

Thông số kỹ thuật chi tiết:

Thông số kỹ thuật	Giá trị
Đường kính lỗ	115 mm
Đường kính ngoài côn nhỏ	130 mm
Đường kính ngoài đai ốc khóa	165 mm
Chiều rộng	92 mm
Chiều rộng đai ốc khóa	21 mm
Chiều rộng đai ốc khóa có vòng đệm khóa	23 mm
Ren	M130x2
Độ côn bên ngoài	1:12

Ứng dụng của Măng xông H3126

Sử dụng cho các dòng vòng bi nào?

Măng xông H3126 dùng để lắp cho các loại vòng bi tròn nhào 2 dãy lỗ côn (vòng bi có ký hiệu có chữ ‘K’ ở cuối như 22226K, 23226K, 22326K), vòng bi lỗ côn có gối đỡ (như dòng UK, UCP có kích thước tương ứng), hoặc các gối đỡ trục có đường kính trong phù hợp, giúp lắp đặt vòng bi lên trục trụ một cách dễ dàng và chắc chắn.
Vòng bi lỗ côn (Spherical Roller Bearings): Các mã vòng bi có hậu tố ‘K’, ví dụ như 22226K, 23226K, 22326K, các vòng bi này có lỗ côn để ăn khớp với măng xông H3126.
Gối đỡ trục (Pillow Blocks/ Plummer Blocks): Các loại gối đỡ như UK, UCP, UC có số cuối tương ứng (ví dụ UK208, UCP208), khi có chữ ‘K’ ở cuối số vòng bi (ví dụ UK208K).

Sử dụng trong ngành công nghiệp nào?

H3126 được ứng dụng rộng rãi trong các thiết bị truyền động hạng nặng như máy nghiền, máy cán trong nhà máy thép, hệ thống sàng tuyển khoáng sản và các trục khuấy công suất lớn.

Ưu điểm nổi bật

Khả năng chịu tải cực cao: Được chế tạo từ vật liệu thép chuyên dụng, đảm bảo độ bền kéo và khả năng chịu tải trọng lớn.
Độ chính xác tuyệt đối: Thiết kế mặt côn tiêu chuẩn 1:12 giúp tạo lực ép đồng đều tuyệt đối lên bề mặt trục.
Linh hoạt trong lắp đặt: Không yêu cầu gia công vai trục phức tạp, giúp giảm chi phí sản xuất và rút ngắn thời gian bảo trì.

Hướng dẫn lắp đặt kỹ thuật

Bước 1: Vệ sinh sạch bề mặt trục và lỗ côn vòng bi.
Bước 2: Đưa măng xông H3126 vào vị trí lắp đặt trên trục.
Bước 3: Đẩy vòng bi lên thân côn.
Bước 4: Siết chặt đai ốc khóa để đẩy vòng bi vào sâu phần côn cho đến khi đạt độ chặt yêu cầu.
Bước 5: Khóa vị trí bằng cách bẻ tai vòng đệm khóa vào rãnh đai ốc.

Câu hỏi thường gặp?

Măng xông H3126 dùng cho trục bao nhiêu?

Sử dụng cho trục thẳng có đường kính 115 mm.

Kích thước Ren M130x2 có ý nghĩa gì?

Đây là ren hệ mét có đường kính danh nghĩa 130 mm và bước ren 2 mm.

Tại sao nên mua Măng xông H3126 tại Thiết bị Bảo Ngân?

Cam kết hàng mới 100%, đúng thông số kỹ thuật từ các thương hiệu uy tín.
Sẵn kho các mã măng xông cỡ lớn, hỗ trợ giao hàng nhanh toàn quốc.
Tư vấn kỹ thuật chuyên sâu về phương pháp lắp đặt bằng thủy lực cho các mã lớn.
