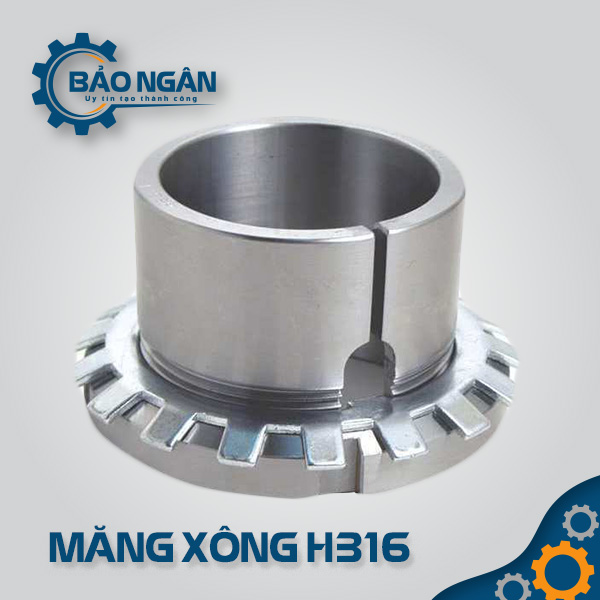

MĂNG XÔNG H316

Sử dụng: Ứng dụng lắp đặt vào các loại vòng bi nhào Cana, nhào tròn hoặc các loại gối đỡ, trục đỡ Có mã số với 3 số cuối tương ứng với mã số của ống lót, măng xông H316

Khuyến cáo: Chỉ được sử dụng làm măng xông lót ổ bi trong môi trường thông thường. Không sử dụng cho nhiệt độ cao trên “180°C” Chỉ nên lót (chêm) cho các mã số vòng bi có chỉ định.

Lưu ý nhỏ: Trong hình ảnh bạn gửi, con số nhiệt độ có vẻ là 180°C (hoặc đôi khi bị nhìn nhầm thành 100°C do độ phân giải). Bạn nên kiểm tra kỹ lại thông số kỹ thuật thực tế trên bao bì sản phẩm để đảm bảo an toàn khi lắp đặt nhé.

Mô tả
Đánh giá (0)

MĂNG XÔNG – ỐNG LÓT CÔN H316

Măng xông H316 là gì?

Định nghĩa ngắn gọn: Măng xông H316 (hay ống lót côn H316) là phụ kiện quan trọng giúp cố định vòng bi lỗ côn lên trục trụ.

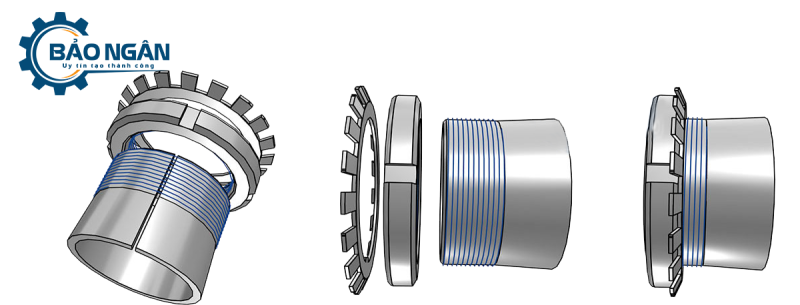

Linh kiện đi kèm: Trọn bộ bao gồm ống lót, đai ốc khóa (Lock Nut) và vòng đệm khóa (Lock Washer).

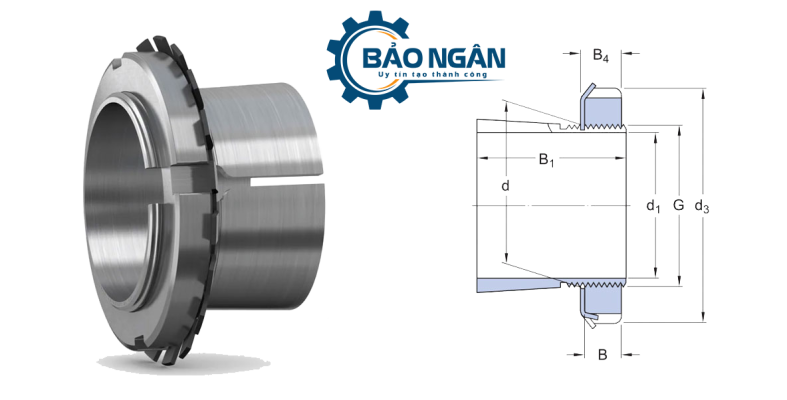

Thông số kỹ thuật chi tiết (Cập nhật):

Thông số kỹ thuật	Giá trị
Đường kính trong	70 mm
Tổng chiều rộng	59 mm
Kích thước (B)	15 mm
Bước ren	2 mm
Đường kính ngoài	105 mm
Kích thước (B4)	17 mm
Kích thước (d)	80 mm
Size Ren	M80

Ứng dụng của Măng xông H316

Sử dụng cho các dòng vòng bi nào?

Vòng bi tròn nhào lỗ côn: Thường dùng cho các mã có hậu tố ‘K’, ví dụ: UK208, 22222EK, 23222EK.
Vòng bi tang trống (cỡ lớn): Các loại vòng bi có đường kính lỗ côn tương ứng như các mã UK208, UK308 (khi đi kèm với vỏ gối UKP208…)
Vòng bi dùng trong gối đỡ: Thường đi kèm với các vỏ gối đỡ công nghiệp như UKP216, UKF216, SNH516…

Sử dụng trong ngành công nghiệp nào?

H316 được ứng dụng rộng rãi trong các hệ thống truyền động hạng nặng như: máy nghiền đá, hệ thống băng tải khai khoáng, máy sản xuất giấy, và các thiết bị cơ khí chính xác yêu cầu độ bám trục cao.

Ưu điểm nổi bật

Tháo lắp linh hoạt: Cho phép lắp đặt vòng bi lỗ côn lên các trục trơn mà không cần gia công vai trục phức tạp.
Độ bám cực tốt: Thiết kế côn 1:12 giúp tạo lực ép đồng đều, giữ vòng bi chắc chắn trên trục ngay cả khi hoạt động ở tốc độ cao.
Chất liệu tiêu chuẩn: Được sản xuất từ thép carbon chất lượng cao, có khả năng chống biến dạng và chịu tải tốt.

Hướng dẫn lắp đặt kỹ thuật

Bước 1: Vệ sinh sạch bề mặt trục và lỗ côn của vòng bi.
Bước 2: Đặt măng xông H316 vào vị trí cần thiết trên trục.
Bước 3: Đẩy vòng bi lên măng xông.
Bước 4: Vặn đai ốc và siết chặt để đẩy vòng bi vào sâu trong phần côn.
Bước 5: Khóa chặt bằng cách bẻ tai vòng đệm vào rãnh của đai ốc.

Câu hỏi thường gặp?

Măng xông H316 dùng cho trục bao nhiêu?

Sử dụng cho trục thẳng có đường kính 70 mm.

Lưu ý quan trọng khi lắp?

Cần kiểm tra khe hở hướng tâm của vòng bi sau khi siết để tránh tình trạng quá chặt gây bó bi và sinh nhiệt.

Tại sao nên mua Măng xông H316 tại Thiết bị Bảo Ngân?

Hàng luôn sẵn kho, đa dạng thương hiệu (SKF, FAG, NSK, ASAHI…).
Hỗ trợ kỹ thuật tận tình, tư vấn đúng mã, đúng thông số.
Chính sách giá sỉ cho đại lý và nhà máy.
