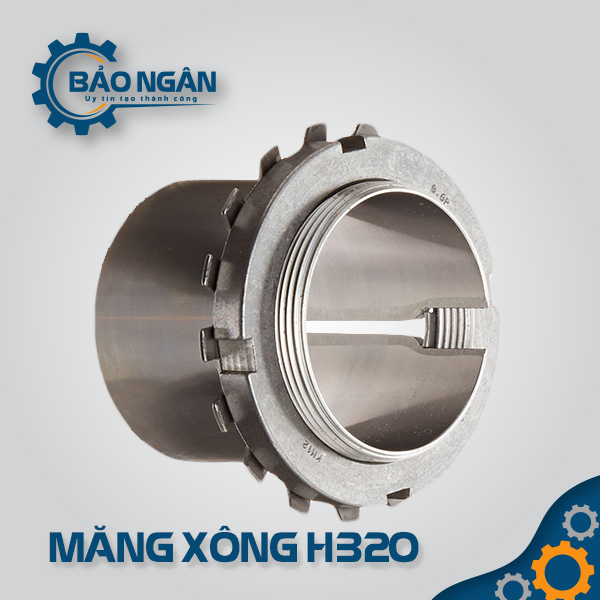

MĂNG XÔNG H320

Sử dụng: Ứng dụng lắp đặt vào các loại vòng bi nhào Cana, nhào tròn hoặc các loại gối đỡ, trục đỡ Có mã số với 3 số cuối tương ứng với mã số của ống lót, măng xông H311

Khuyến cáo: Chỉ được sử dụng làm măng xông lót ổ bi trong môi trường thông thường. Không sử dụng cho nhiệt độ cao trên “180°C” Chỉ nên lót (chêm) cho các mã số vòng bi có chỉ định.

Lưu ý nhỏ: Trong hình ảnh bạn gửi, con số nhiệt độ có vẻ là 180°C (hoặc đôi khi bị nhìn nhầm thành 100°C do độ phân giải). Bạn nên kiểm tra kỹ lại thông số kỹ thuật thực tế trên bao bì sản phẩm để đảm bảo an toàn khi lắp đặt nhé.

Mô tả
Đánh giá (0)

MĂNG XÔNG – ỐNG LÓT CÔN H320

Măng xông H320 là gì?

Định nghĩa ngắn gọn: Măng xông H320 (hay ống lót côn H320) là phụ kiện cơ khí quan trọng dùng để cố định vòng bi có lỗ côn lên các trục hình trụ thẳng.
Thành phần bộ sản phẩm: Bao gồm ống lót côn, đai ốc khóa (Lock Nut) và vòng đệm khóa (Lock Washer).

Thông số kỹ thuật chi tiết:

Thông số kỹ thuật	Giá trị
Đường kính lỗ	90mm
Đường kính ngoài côn nhỏ	100mm
Đường kính ngoài đai ốc khóa	130mm
Chiều rộng	71mm
Chiều rộng đai ốc khóa	18mm
Chiều rộng đai ốc khóa có vòng đệm khóa	20mm
Ren	M100x2
Độ côn bên ngoài	1:12

Ứng dụng của Măng xông H320

Sử dụng cho các dòng vòng bi nào?

Vòng bi tròn nhào lỗ côn: Các loại có hậu tố ‘K’ (ví dụ 22222eakd1, 23222eakd1)
Vòng bi tang trống lỗ côn: Phù hợp với các dòng vòng bi cỡ lớn như Ví dụ như các mã UK208, UK308 (khi đi kèm với vỏ gối UKP208…).
Gối đỡ công nghiệp: Thường lắp cùng các loại vỏ gối gỡ như UKP220, UKF220, SNH520…

Sử dụng trong ngành công nghiệp nào?

Với kích thước lớn, mã H320 được sử dụng phổ biến trong các máy móc hạng nặng: hệ thống máy nghiền trong khai thác khoáng sản, trục truyền động chính trong nhà máy xi măng, thép, và các thiết bị nâng hạ công suất lớn.

Ưu điểm nổi bật

Khả năng chịu tải cực cao: Được chế tạo từ thép chuyên dụng, đảm bảo độ bền và khả năng chịu tải trọng lớn trong môi trường khắc nghiệt.
Lắp đặt linh hoạt: Cho phép gắn vòng bi chắc chắn lên trục mà không cần gia công vai trục, giúp giảm chi phí sản xuất và bảo trì.
Độ chính xác cao: Độ côn 1:12 tiêu chuẩn giúp phân bổ lực ép đều lên bề mặt tiếp xúc, hạn chế tình trạng lỏng trục hoặc rung lắc.

Hướng dẫn lắp đặt kỹ thuật

Bước 1: Lau sạch dầu bảo quản và bụi bẩn trên trục, lỗ vòng bi và bề mặt măng xông.
Bước 2: Đưa măng xông H320 vào vị trí định vị trên trục.
Bước 3: Đẩy vòng bi lên phần côn của măng xông.
Bước 4: Vặn đai ốc khóa và sử dụng dụng cụ chuyên dụng để siết chặt, ép vòng bi vào đúng vị trí.
Bước 5: Kiểm tra khe hở vòng bi và bẻ tai vòng đệm khóa để cố định đai ốc.

Câu hỏi thường gặp?

Măng xông H320 dùng cho trục bao nhiêu?

Sử dụng cho trục thẳng có đường kính 90mm.

Có cần bôi trơn bề mặt côn khi lắp không?

Không nên bôi quá nhiều dầu mỡ lên bề mặt côn để tránh làm giảm độ bám ma sát giữa măng xông và lỗ vòng bi.

Tại sao nên mua Măng xông H320 tại Thiết bị Bảo Ngân?

Cam kết sản phẩm đạt tiêu chuẩn kỹ thuật quốc tế.
Sẵn hàng số lượng lớn cho các dự án và nhà máy.
Hỗ trợ kỹ thuật chọn mã phù hợp với tải trọng và tốc độ vòng quay.
Giao hàng nhanh chóng và chính sách giá cạnh tranh.
