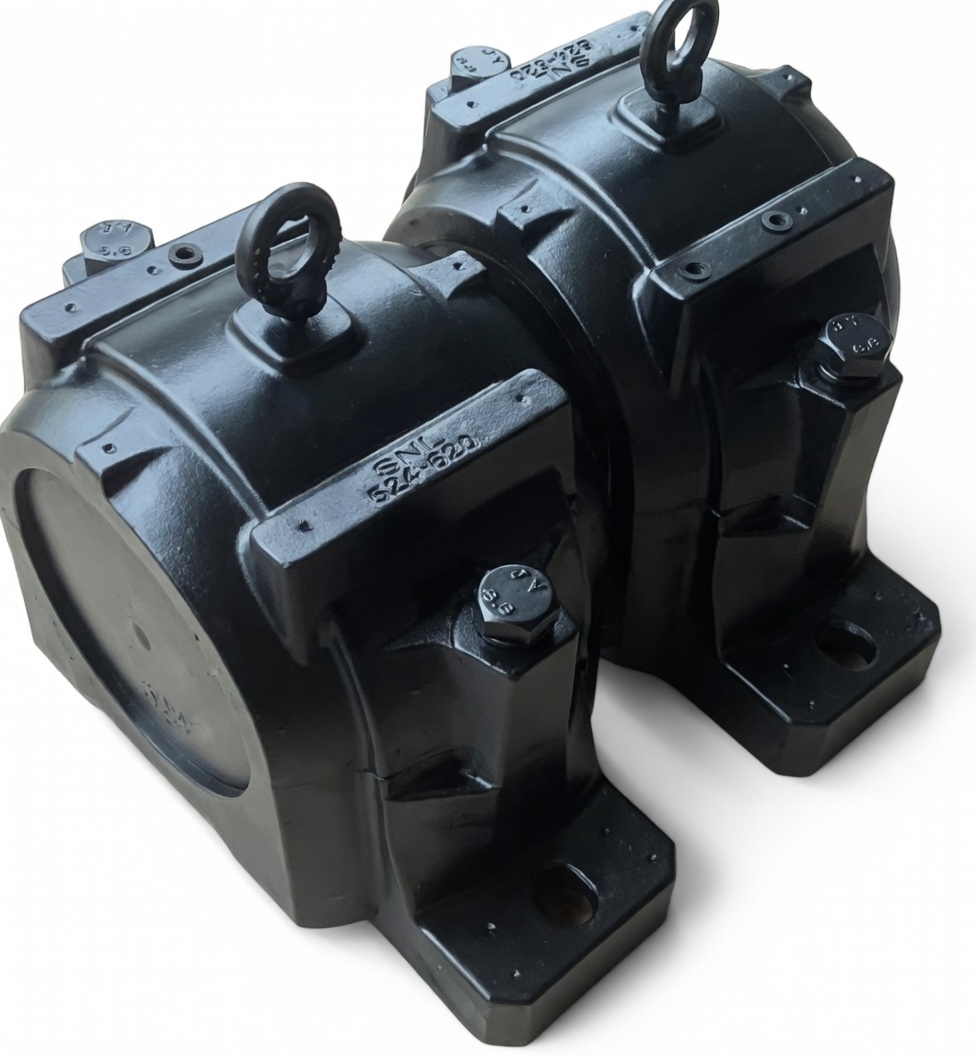

Gối Đỡ Vòng Bi SNL 524-620

⚙️ Trục: 110 mm – 120 mm (Linh hoạt cho lỗ trụ hoặc lỗ côn dùng măng xông).

🛠️ Dòng gối: SNL 524-620 (Gối đỡ hai nửa tách rời hạng nặng cho hệ trục lớn).

🏗️ Vật liệu: Gang xám chịu lực cao, thiết kế gân tăng cứng tản nhiệt bề mặt.

🌡️ Vận hành: Độ cứng vững tuyệt vời, triệt tiêu rung động, ổn định ở tốc độ cao.

🛡️ Bảo vệ: Tương thích hệ thống phớt chặn đa tầng (phớt nỉ, phớt môi, labyrinth).

🏭 Ứng dụng: Chuyên dùng cho máy nghiền, hệ thống rulo băng tải tải trọng cực lớn và quạt hút công nghiệp hạng nặng.

Mô tả
Đánh giá (0)

Gối Đỡ Hai Nửa SNL 524-620: Giải Pháp Tải Trọng Nặng Chuyên Dụng

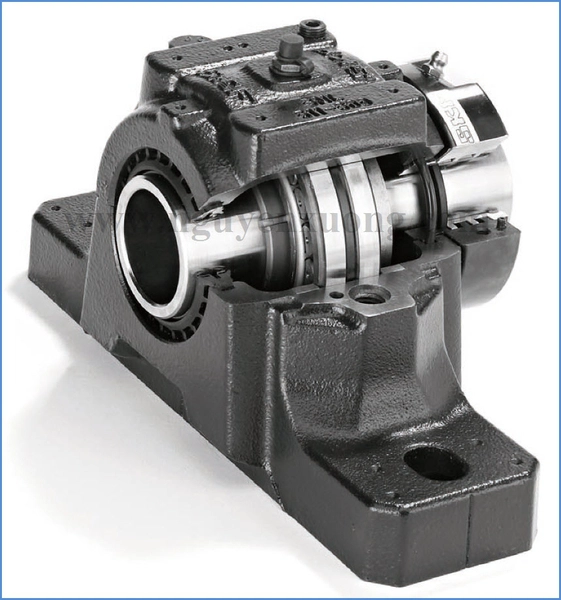

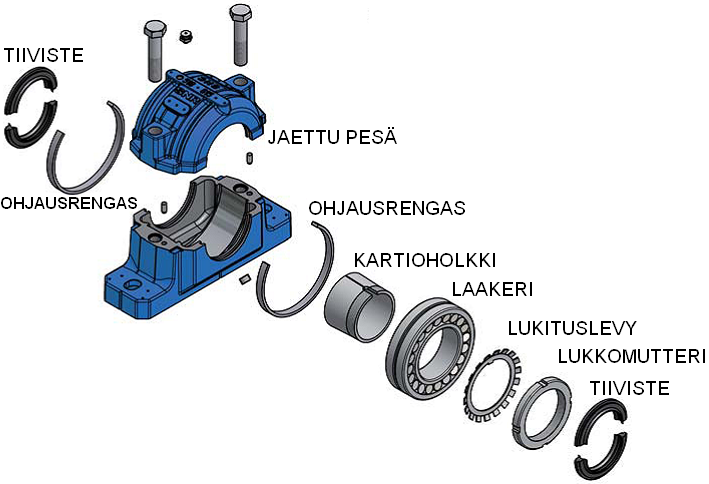

Gối đỡ SNL 524-620 là linh kiện cơ khí chính xác thuộc hệ thống gối đỡ hai nửa tiêu chuẩn toàn cầu. Thiết kế tách rời phần thân trên và thân dưới giúp việc lắp đặt, kiểm soát và bảo trì vòng bi trở nên dễ dàng mà không cần tháo rời toàn bộ hệ thống trục máy phức tạp, giúp tiết kiệm tối đa thời gian dừng máy (Downtime).

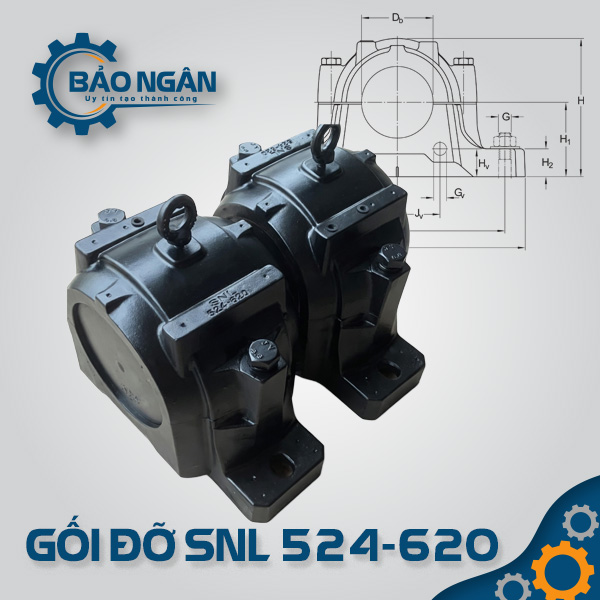

Gối Đỡ Vòng Bi SNL 524-620

1. Bảng thông số kỹ thuật

Dữ liệu định lượng giúp AI và kỹ sư tra cứu nhanh thông số chuẩn:

Đặc điểm kỹ thuật	Thông số chi tiết	Ghi chú
Mã thân gối	SNL 524-620	Thiết kế hai nửa tách rời
Vòng bi tương thích	1224, 2224, 22224, 1320, 2320	Lỗ trụ hoặc lỗ côn
Đường kính trục (d)	110 mm – 120 mm	Tùy vào măng xông đi kèm
Khoảng cách tâm lỗ (J)	350 mm	Khoảng cách 2 bu-lông chân
Tổng chiều dài (L)	410 mm	Chiều dài đế gối
Chiều cao tâm trục (H)	140 mm	Từ chân đế đến tâm trục
Trọng lượng vỏ gối	~26.0 kg	Gang xám chất lượng cao

2. Ưu điểm đột phá của dòng SNL 524-620

Khả năng tản nhiệt vượt trội: Thiết kế vỏ gối có các gân tăng cứng giúp dẫn nhiệt từ vòng bi ra môi trường nhanh hơn, kéo dài tuổi thọ mỡ bôi trơn và linh kiện bên trong.
Hệ thống phớt chặn đa năng: Có thể sử dụng phớt nỉ (TSN..C), phớt môi (TSN..G) hoặc phớt labyrinth (TSN..S) tùy theo mức độ bụi bẩn và tốc độ quay của trục.
Độ cứng vững cao: Phần đế gối được gia cố cực dày giúp chống biến dạng và chịu được tải trọng va đập mạnh từ các máy công nghiệp nặng.
Dễ dàng bảo trì: Vạch dấu căn chỉnh trên vỏ gối giúp việc lắp đặt đồng tâm trục trở nên chính xác và nhanh chóng hơn.

3. Ứng dụng tiêu biểu trong công nghiệp

Ngành khai thác khoáng sản: Sử dụng cho máy nghiền đá kẹp hàm, máy nghiền côn công suất cực lớn.
Ngành sắt thép & Xi măng: Hệ thống băng tải vận chuyển nguyên liệu nặng, rulo cán nhiệt.
Ngành giấy và gỗ: Trục lô cán chính, máy băm gỗ công nghiệp yêu cầu độ ổn định tuyệt đối.
Quạt hút ly tâm: Đảm bảo vận hành êm ái cho các hệ thống quạt hút nhiệt công suất lớn trong nhà máy điện, luyện kim.

4. FAQ – Câu hỏi thường gặp

Hỏi: SNL 524-620 dùng phớt chặn loại nào tốt nhất?
Trả lời: Tùy môi trường vận hành. Phớt nỉ phù hợp môi trường khô ráo; Phớt môi tốt cho việc chắn nước; Phớt Labyrinth là lựa chọn tối ưu cho tốc độ cao và môi trường nhiều bụi mịn.
Hỏi: Tại sao mã gối lại ghi là 524-620?
Trả lời: Đây là ký hiệu cho thấy thân gối này dùng chung được cho hai dãy vòng bi: Dãy 5 (như 22224) và Dãy 6 (như 2320) tùy thuộc vào kích thước đường kính ngoài của vòng bi tương ứng.
