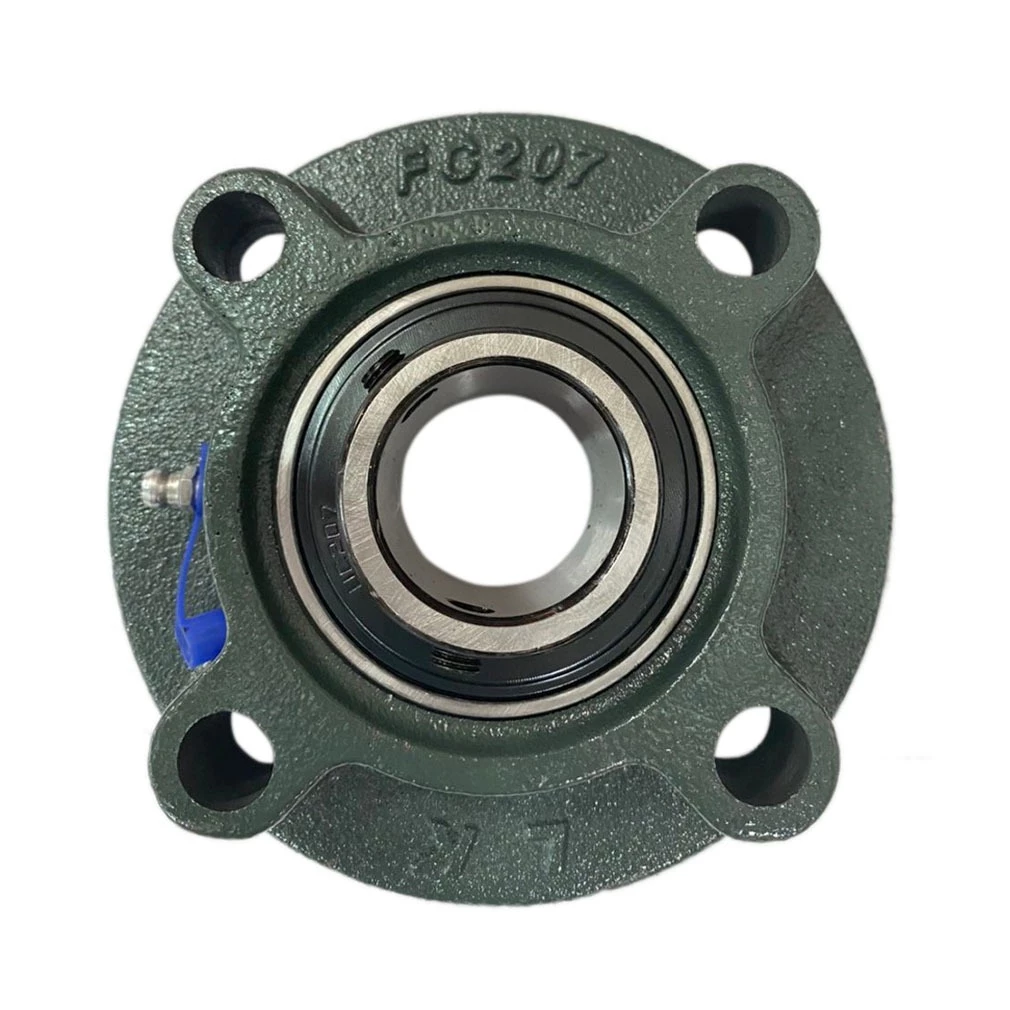

Gối Đỡ Vòng Bi UCFC 207

Gối đỡ Vòng bi UCFC 207 là giải pháp mặt bích tròn định tâm cao cấp dành cho các trục máy đường kính 35 mm. Điểm đặc trưng nhất của UCFC 207 là phần ngàm tròn nhô ra ở mặt sau vỏ gối, giúp gối đỡ tự khớp vào lỗ gia công sẵn trên thân máy mà không cần căn chỉnh thủ công phức tạp. Vòng bi UC 207 bên trong có biên dạng cầu ở vòng ngoài, cho phép cụm bi tự lựa góc để bù đắp các sai lệch lắp đặt hoặc độ võng của trục. Sản phẩm được cố định vào trục bằng hai vít trí lục giác, đảm bảo khả năng truyền động ổn định và thẩm mỹ cho các hệ thống máy thực phẩm, máy đóng gói và dây chuyền sản xuất tự động.

Thành phần cấu tạo: Vỏ gối gang mặt bích tròn FC 207 (có ngàm định tâm) và lõi vòng bi UC 207 tích hợp phớt chặn bảo vệ kép.
Kiểu lắp đặt: Lắp ốp trực tiếp vào vách máy, ngàm định tâm giúp triệt tiêu sai lệch vị trí tâm trục.
Khả năng tự lựa: Cho phép bộ bi tự xoay linh hoạt trong vỏ gối để bù đắp sai lệch góc lên đến 2°.
Tính năng bảo trì: Trang bị vú mỡ trên thân vỏ gối giúp tái bôi trơn định kỳ nhanh chóng, duy trì tuổi thọ vận hành lâu dài.

Mô tả
Đánh giá (0)

Gối đỡ UCFC 207 là gì?

Gối đỡ UCFC 207 được thiết kế chuẩn xác để hỗ trợ các trục có kích thước 35 mm. Vỏ gối FC 207 đúc từ gang xám chất lượng cao, có khả năng hấp thụ rung động tốt và chịu được lực nén ổn định. Thiết kế mặt bích tròn không chỉ mang lại tính thẩm mỹ cao mà còn giúp tiết kiệm không gian lắp đặt so với dòng mặt bích vuông truyền thống. Lõi vòng bi UC 207 làm từ thép Crom GCr15 tinh luyện, với hệ thống phớt chặn cao su giúp ngăn chặn bụi bẩn và giữ mỡ bôi trơn ổn định bên trong rãnh lăn. UCFC 207 đặc biệt hiệu quả trong các ứng dụng máy móc yêu cầu sự tinh gọn và độ chính xác lắp ráp cơ khí khắt khe.

Các biến thể của Gối Đỡ UCFC 207 (Biến thể đầy đủ)

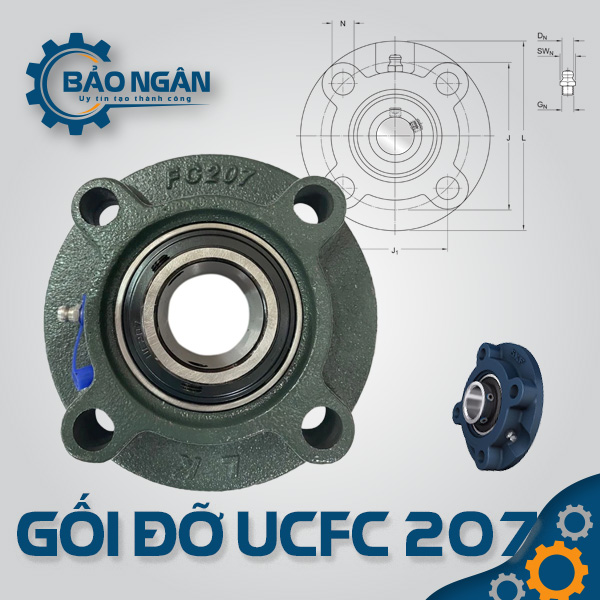

Gối Đỡ Vòng Bi UCFC 207

Tùy thuộc vào môi trường vận hành và yêu cầu kỹ thuật đặc thù, mã UCFC 207 có các biến thể quan trọng sau:

Biến thể về vật liệu vỏ gối:
- UCFC 207 (Tiêu chuẩn): Vỏ gang xám, lõi thép Crom. Đây là lựa chọn phổ biến nhất cho các máy móc công nghiệp nhẹ và dây chuyền đóng gói.
- SUCFC 207 (Inox): Vỏ và vòng bi bằng thép không gỉ (Inox 304/440). Chuyên dùng cho ngành thực phẩm, dược phẩm hoặc môi trường ẩm ướt, tiếp xúc hóa chất.
- PUCFC 207 (Nhựa): Vỏ bằng nhựa kỹ thuật chịu lực cao, thường dùng kết hợp với lõi bi Inox trong môi trường hóa chất lỏng hoặc các hệ thống xử lý nước.
Biến thể về cơ chế cố định trục:
- UC FC 207: Khóa trục bằng vít trí (Set screw) – Phương pháp lắp đặt đơn giản và nhanh chóng cho trục 35 mm.
- UK FC 207: Lỗ côn, sử dụng măng xông (Adapter sleeve H2307) để kẹp chặt trục. Biến thể này giúp bám trục cực chắc, đồng tâm tuyệt đối và phù hợp cho tốc độ quay cao.
Biến thể về nắp chụp bảo vệ:
- UCFC 207 + C/E (Cover): Trang bị thêm nắp bảo vệ bằng nhựa hoặc gang che kín đầu trục, giúp bảo vệ hoàn hảo vòng bi khỏi bụi mịn, tia nước hoặc dị vật.

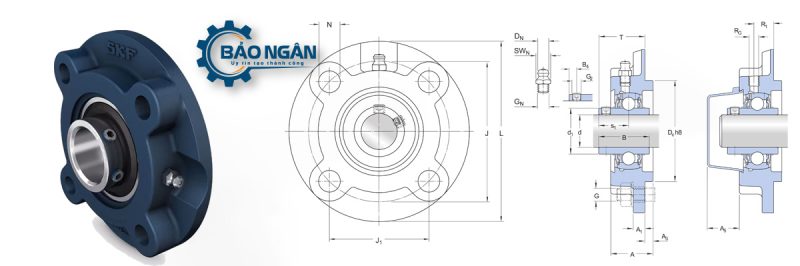

Thông số kỹ thuật chi tiết của gối đỡ UCFC 207

Kích thước kỹ thuật chuẩn quốc tế của mã UCFC 207 ( $35 \times 135$ mm):

Đặc điểm	Thông số chi tiết
Đường kính lỗ trục (d)	35 mm
Đường kính ngàm định tâm (H3)	100 mm
Đường kính vòng chia lỗ bu-lông (J)	110 mm
Tổng đường kính mặt bích (L)	135 mm
Tổng chiều dày gối (A)	36.4 mm
Kích thước bu-lông lắp đặt	M12
Trọng lượng tổng thể	~1.70 kg
Tải trọng tĩnh ( $C_0$ )	~15.3 kN
Tải trọng động ( $C$ )	~25.7 kN

Ưu điểm vượt trội của gối đỡ UCFC 207

Định tâm hoàn hảo: Ngàm định tâm 100 mm giúp gối đỡ tự khớp vào lỗ trên thành máy, đảm bảo tâm trục luôn chính xác mà không cần tốn thời gian căn chỉnh.
Thiết kế thẩm mỹ và gọn gàng: Hình dạng tròn giúp gối đỡ trông cân đối và tinh tế hơn trên các thiết bị máy móc hiện đại, đặc biệt là các dòng máy xuất khẩu.
Khả năng tự lựa thông minh: Giúp hệ thống tự điều chỉnh lỗi lệch tâm trục phát sinh do tải trọng hoặc lắp ráp khung máy không hoàn hảo, giảm ma sát và nhiệt lượng phát sinh.
Liên kết vững chắc: 4 lỗ bu-lông trên vòng tròn chia đều 110 mm giúp lực ép phân bổ đồng đều, triệt tiêu hiện tượng vặn xoắn vỏ gối khi máy khởi động đột ngột.
Bảo trì tiện lợi: Vú mỡ trang bị sẵn giúp việc tái bôi trơn định kỳ trở nên đơn giản, đảm bảo máy móc vận hành liên tục 24/7.

Ứng dụng thực tế của gối đỡ UCFC 207

Với thiết kế mặt bích tròn định tâm cho trục 35 mm, UCFC 207 là linh kiện quan trọng trong:

Máy đóng gói và dán nhãn: Các trục truyền động lắp xuyên qua vách máy yêu cầu độ chính xác vị trí cực cao để đảm bảo sản phẩm ra đều và đẹp.
Dây chuyền sản xuất thực phẩm: Lắp trên các vách máy trộn, máy sấy hoặc băng tải thực phẩm (thường dùng biến thể SUCFC Inox).
Thiết bị in ấn và bao bì: Đảm bảo các lô truyền tải luôn vận hành song song và đồng tâm tuyệt đối trong quá trình in và cắt.
Hệ thống quạt hút và thổi khí: Gối đỡ cho các trục cánh quạt lắp ốp vào thùng quạt hoặc thành ống dẫn khí công nghiệp.

Tại sao nên mua Gối Đỡ UCFC 207 tại Thiết bị Bảo Ngân?

Sản phẩm chính hãng đa dạng: Cung cấp đầy đủ các thương hiệu từ Asahi, NSK, SKF đến các dòng kinh tế chất lượng cao như LK, KYK, đảm bảo kích thước ngàm 100 mm chuẩn xác.
Hiệu đính kỹ thuật chính xác: Cam kết thông số khoảng cách lỗ bu-lông 110 mm chuẩn theo bản vẽ, giúp khách hàng thay thế hoặc lắp máy mới khớp ngay lập tức.
Tư vấn giải pháp tối ưu: Đội ngũ kỹ thuật hỗ trợ tư vấn lựa chọn giữa dòng vít trí (UCFC) hoặc măng xông (UKFC) để tối đa hóa tuổi thọ vòng bi cho thiết bị của khách hàng.
