Gối Đỡ Vòng Bi UCPA 207

Gối đỡ Vòng bi UCPA 207 là loại gối đỡ chân hẹp chuyên dụng dành cho các trục máy đường kính 35 mm. Với thiết kế tối giản phần chân đế, sản phẩm cho phép lắp đặt sát vào các vách ngăn hoặc trong các hốc máy nhỏ mà không bị vướng tai gối. Vòng bi UC 207 đi kèm có khả năng tự lựa thông minh, giúp bù đắp các lỗi lệch tâm trục phát sinh trong quá trình vận hành. Hai vít trí lục giác được trang bị sẵn trên vòng trong giúp khóa chặt gối đỡ vào trục một cách chắc chắn. Đây là linh kiện phổ biến trong các hệ thống băng tải chuyên dụng, máy in khổ lớn, máy chế biến thực phẩm và các dây chuyền tự động hóa đòi hỏi sự tinh gọn.

Thành phần cấu tạo: Vỏ gối gang chân hẹp PA 207 và lõi vòng bi UC 207 tích hợp phớt chặn bảo vệ.
Kiểu lắp đặt: Sử dụng bu-lông bắt ngược từ dưới đáy lên thông qua 2 lỗ ren M14.
Cơ chế tự lựa: Vòng ngoài của bi UC có dạng cầu, cho phép bộ bi tự xoay trong vỏ để bù đắp sai lệch góc của trục lên đến 2 độ.
Bảo trì: Tích hợp vú mỡ trên thân vỏ gối để tái nạp mỡ bôi trơn định kỳ cho vòng bi.

Mô tả
Đánh giá (0)

Gối đỡ UCPA 207 là gì?

Gối đỡ UCPA 207 được thiết kế chuẩn xác để hỗ trợ các trục có kích thước 35 mm. Vỏ gối được đúc từ gang xám chất lượng cao, có khả năng chịu lực nén và chống rung động tốt mặc dù kích thước chân gối đã được thu hẹp tối đa. Bên trong là vòng bi UC 207 đã được tra sẵn mỡ bôi trơn và bảo vệ bởi hệ thống phớt chặn kép, ngăn chặn bụi bẩn và hơi ẩm hiệu quả. Điểm ưu việt của UCPA 207 nằm ở khả năng tiết kiệm không gian lắp đặt theo chiều ngang lên đến 30-40% so với dòng UCP 207 truyền thống, đồng thời việc bắt bu-lông từ dưới lên giúp bề mặt máy phía trên không bị vướng đầu đai ốc, tạo điều kiện thuận lợi cho việc vệ sinh và bảo dưỡng máy.

Các biến thể của Gối Đỡ UCPA 207 (Biến thể đầy đủ)

Tùy thuộc vào môi trường vận hành và yêu cầu đặc thù của máy móc, mã UCPA 207 có các biến thể kỹ thuật quan trọng sau:

Biến thể về vật liệu vỏ gối:
- UCPA 207 (Tiêu chuẩn): Vỏ gang xám, lõi thép Crom GCr15. Phù hợp cho hầu hết các ứng dụng cơ khí và công nghiệp thông thường.
- SUCPA 207 (Inox): Vỏ và vòng bi đều bằng thép không gỉ (Inox 304 hoặc 440). Chuyên dùng cho các máy móc trong ngành thực phẩm, dược phẩm hoặc môi trường ẩm ướt, hóa chất.
Biến thể về phương pháp cố định trục:
- UC PA 207: Khóa trục bằng vít trí (Set screw) – Đây là loại phổ biến và dễ lắp đặt nhất cho trục 35 mm.
- UK PA 207: Lỗ côn, sử dụng măng xông (Adapter sleeve H2307) để kẹp trục. Biến thể này giúp bám trục cực chắc và đồng tâm tuyệt đối, phù hợp cho các trục quay tốc độ cao.
Biến thể về nắp chụp bảo vệ:
- UCPA 207 + C/E (Cover): Một số dòng cao cấp có thể trang bị thêm nắp chụp bảo vệ ở đầu trục để ngăn hoàn toàn bụi bẩn hoặc nước xâm nhập vào phớt chặn của vòng bi.

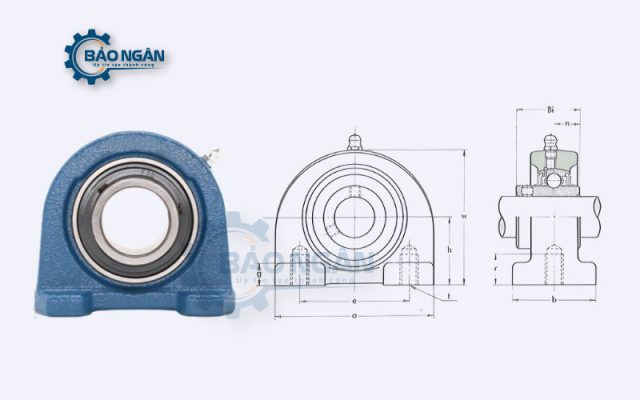

Thông số kỹ thuật chi tiết của gối đỡ UCPA 207

Kích thước kỹ thuật chuẩn quốc tế của mã UCPA 207 ( $35 \times 110 \times 93$ mm):

Đặc điểm	Thông số chi tiết
Đường kính lỗ trục (d)	35 mm
Khoảng cách tâm 2 lỗ ren (L)	80 mm
Chiều cao từ đáy đến tâm trục (H)	47.6 mm
Tổng chiều dài gối (A)	110 mm
Tổng chiều cao gối	93 mm
Kích thước lỗ ren dưới đáy	M14
Trọng lượng tổng thể	~1.60 kg
Tải trọng tĩnh ( $C_0$ )	~15.4 kN
Tải trọng động ( $C$ )	~25.7 kN

Ưu điểm vượt trội của gối đỡ UCPA 207

Thiết kế chân hẹp siêu gọn: Cho phép lắp đặt tại những vị trí “hiểm” mà các dòng gối đỡ có tai bu-lông hai bên không thể đưa vào được.
Khả năng tự lựa linh hoạt: Tự động bù đắp lỗi lệch tâm trục phát sinh do bệ máy không phẳng hoặc do trục bị võng nhẹ dưới tải trọng, giúp giảm nhiệt và tăng tuổi thọ hạt bi.
Lắp đặt thẩm mỹ và an toàn: Việc sử dụng lỗ ren đáy giúp ẩn bu-lông bên dưới bệ máy, giúp bề mặt thiết bị trơn tru, dễ lau chùi và tránh vướng víu cho người vận hành.
Hệ thống bảo trì tiện lợi: Vú mỡ được đặt ở vị trí dễ tiếp cận giúp việc bơm mỡ tái bôi trơn trở nên đơn giản ngay cả khi gối đỡ nằm sâu trong hốc máy.

Ứng dụng thực tế của gối đỡ UCPA 207

Với thiết kế chân hẹp đặc trưng cho trục 35 mm, UCPA 207 là linh kiện quan trọng trong:

Hệ thống băng tải tinh gọn: Gối đỡ trục cho các rulo băng tải trong không gian hẹp của nhà máy sản xuất linh kiện, bánh kẹo.
Máy in và máy dệt công nghiệp: Các trục truyền động yêu cầu độ chính xác cao và tiết kiệm diện tích bề mặt máy.
Thiết bị chế biến thực phẩm: Dòng SUCPA (Inox) dùng trong máy trộn, dây chuyền đóng chai nơi không gian lắp đặt thường bị hạn chế bởi các vách ngăn cơ khí.
Máy gia công gỗ: Lắp cho các trục phụ, trục tì trong các loại máy bào, máy cuốn gỗ có kết cấu khung sườn hẹp.

Tại sao nên mua Gối Đỡ UCPA 207 tại Thiết bị Bảo Ngân?

Sản phẩm chính hãng đa dạng: Phân phối các thương hiệu uy tín từ Asahi, NSK đến các dòng kinh tế chất lượng cao như LK, KYK, đảm bảo lỗ ren M14 chuẩn xác tuyệt đối.
Hiệu đính kỹ thuật chính xác: Cam kết thông số tâm trục 47.6 mm và khoảng cách tâm lỗ ren 80 mm chuẩn theo bản vẽ kỹ thuật, giúp khách hàng lắp đặt khớp ngay lần đầu.
Hỗ trợ tư vấn chuyên sâu: Đội ngũ kỹ thuật hỗ trợ tính toán chiều dài bu-lông phù hợp để tránh tình trạng bu-lông quá dài chạm vào vòng bi, đảm bảo an toàn vận hành.
