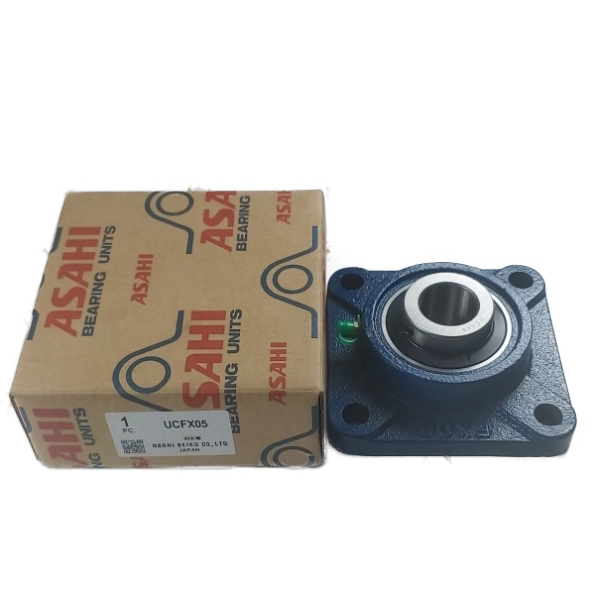

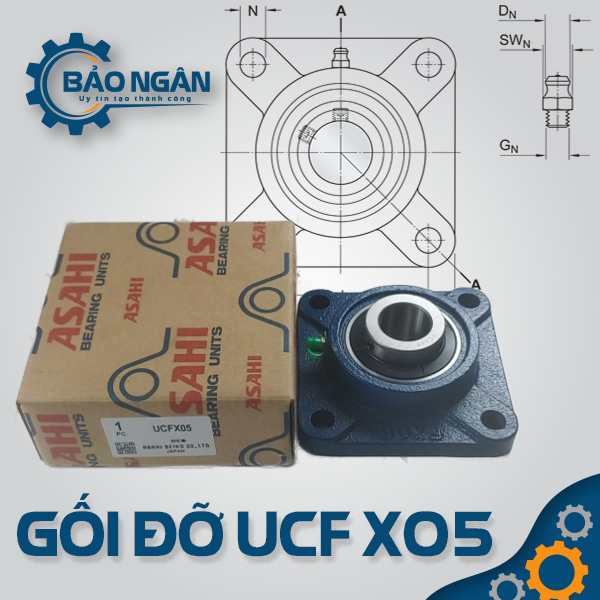

Gối Đỡ Vòng Bi UCF X05

Gối đỡ Vòng bi UCF X05 là giải pháp mặt bích vuông hạng trung dành cho các trục máy đường kính 25 mm. Với thiết kế vỏ gang đúc F X05 vững chãi và hệ thống 4 lỗ bắt bu-lông đối xứng, UCF X05 mang lại sự liên kết vượt trội cho các hệ thống truyền động yêu cầu độ bền cao hơn mức tiêu chuẩn. Vòng bi UC X05 bên trong sở hữu các hạt bi thép lớn hơn dòng 200, cho phép vận hành ổn định dưới tải trọng biến thiên và rung động mạnh. Sản phẩm tích hợp khả năng tự lựa góc linh hoạt và được khóa chặt vào trục bằng vít trí lục giác, chuyên dụng cho máy chế biến nông sản công suất trung bình, hệ thống băng tải nặng và các thiết bị cơ khí công nghiệp.

Thành phần cấu tạo: Vỏ gối gang xám hạng trung F X05 và lõi vòng bi UC X05 thép Crom GCr15 tinh luyện.
Kiểu lắp đặt: Lắp ốp trực tiếp vào vách máy hoặc khung sườn đứng bằng 4 bu-lông M10.
Khả năng tự lựa: Thiết kế mặt cầu ngoài giúp vòng bi tự xoay trong lòng vỏ để bù đắp sai lệch lắp đặt lên đến 2°.
Đặc tính chịu tải: Tối ưu cho các ứng dụng có lực hướng tâm lớn hơn mức tải của dòng UCF 205 nhưng chưa cần đến dòng siêu nặng UCF 305.

Mô tả
Đánh giá (0)

Gối đỡ UCF X05 là gì?

Gối đỡ UCF X05 được chế tạo để lấp đầy khoảng trống kỹ thuật giữa dòng tiêu chuẩn và hạng nặng cho trục 25 mm. Vỏ gối F X05 được đúc từ gang xám cường độ cao với tiết diện thành vỏ được gia cố thêm độ dày, giúp hấp thụ rung động tốt và ngăn ngừa hiện tượng nứt tai gối khi siết bu-lông ở cường độ cao. Lõi vòng bi UC X05 đi kèm hệ thống phớt chặn cao su tiếp xúc đa điểm, bảo vệ tuyệt đối hạt bi khỏi bụi bẩn và giữ mỡ bôi trơn ổn định. Điểm ưu việt của UCF X05 là khả năng duy trì độ đồng tâm hoàn hảo cho trục máy ngay cả khi phải chịu các cú sốc tải trọng đột ngột trong dây chuyền sản xuất.

Các biến thể của Gối Đỡ UCF X05 (Biến thể đầy đủ)

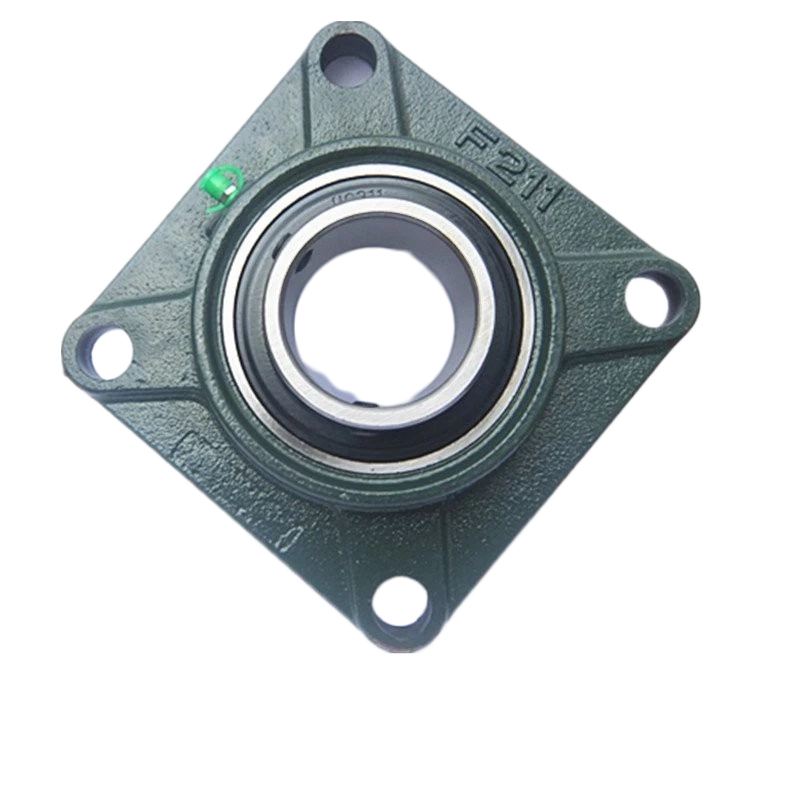

Gối Đỡ Vòng Bi UCF X05

Tùy thuộc vào yêu cầu đặc thù về môi trường và cơ chế bám trục, mã UCF X05 có các biến thể kỹ thuật sau:

Biến thể về vật liệu vỏ gối:
- UCF X05 (Tiêu chuẩn): Vỏ gang hạng trung, lõi thép Crom. Lựa chọn phổ biến cho các máy móc công nghiệp tổng hợp yêu cầu độ bền cao.
- SUCF X05 (Inox): Vỏ và vòng bi bằng thép không gỉ. Chuyên dùng cho ngành thực phẩm hạng nặng hoặc môi trường hóa chất ăn mòn mà vẫn cần khả năng chịu tải của dòng X.
Biến thể về cơ chế cố định trục:
- UC F X05: Khóa trục bằng vít trí (Set screw) – Phương pháp lắp đặt đơn giản, phù hợp cho trục 25 mm trong hầu hết ứng dụng.

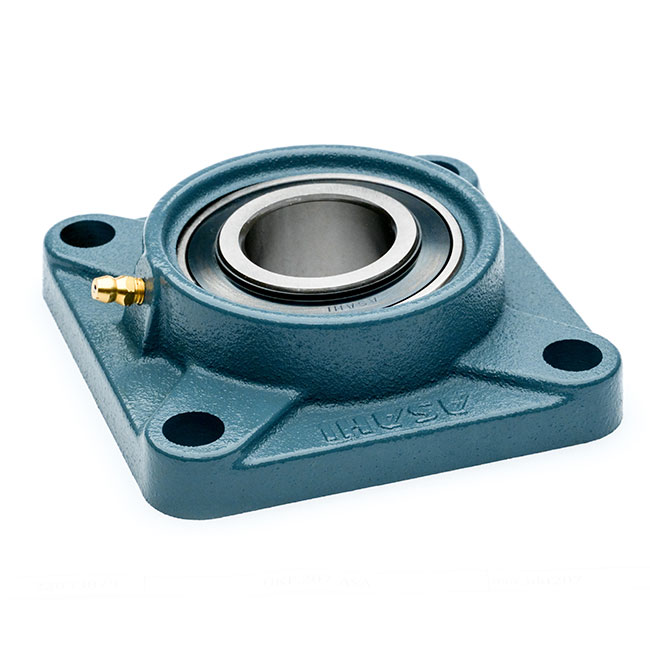

- UK F X05: Lỗ côn, sử dụng măng xông (Adapter sleeve H2305) để kẹp chặt trục. Đây là lựa chọn ưu tiên cho các ứng dụng rung động cực mạnh, giúp bám trục 360 độ và tránh làm hỏng bề mặt trục.
Biến thể về nắp bảo vệ mở rộng:
- UCF X05 + C/E (Cover): Trang bị thêm nắp chụp bảo vệ che kín đầu trục, ngăn chặn triệt để dị vật và nước phun trực tiếp vào phớt chặn vòng bi.

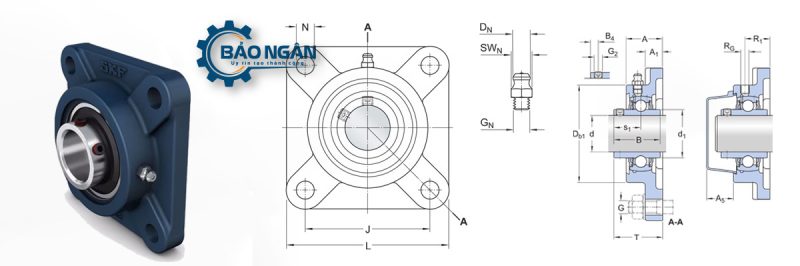

Thông số kỹ thuật chi tiết của gối đỡ UCF X05

Kích thước kỹ thuật chuẩn quốc tế của mã UCF X05 ( $25 \times 108 \times 108$ mm):

Đặc điểm	Thông số chi tiết
Đường kính lỗ trục (d)	25 mm
Khoảng cách tâm lỗ bu-lông (J)	83 mm
Tổng chiều dài mặt bích (L)	108 mm
Tổng chiều dày gối (A)	39.4 mm
Kích thước bu-lông lắp đặt	M10 (hoặc M12 tùy hãng)
Trọng lượng tổng thể	~1.10 kg
Tải trọng tĩnh ( $C_0$ )	~11.3 kN
Tải trọng động ( $C$ )	~19.5 kN

Ưu điểm vượt trội của gối đỡ UCF X05

Chịu tải vượt trội so với dòng 200: Với cùng kích thước trục 25 mm, UCF X05 cung cấp chỉ số tải trọng cao hơn đáng kể (tương đương với mã trục 30 mm của dòng 200), giúp kéo dài tuổi thọ máy.
Kết cấu vỏ gối bền bỉ: Vỏ gang F X05 dày dặn giúp triệt tiêu rung động cộng hưởng, bảo vệ vòng bi khỏi các tác động ngoại lực không mong muốn.
Lắp đặt vuông góc vững chãi: Thiết kế mặt bích vuông giúp phân bổ lực đều lên 4 vị trí bu-lông, đảm bảo độ ổn định tuyệt đối khi lắp ốp vào thành máy đứng.
Tính linh hoạt cao: Kích thước phủ bì 108×108 mm lớn hơn UCF 205 nhưng nhỏ hơn các dòng hạng nặng, giúp dễ dàng bố trí trong thiết kế máy cơ khí hiện đại.
Bảo trì thuận tiện: Vú mỡ được đặt ở vị trí thuận lợi giúp việc tái bôi trơn định kỳ nhanh chóng mà không cần tháo rời cấu trúc máy.

Ứng dụng thực tế của gối đỡ UCF X05

Với kết cấu hạng trung cho trục 25 mm, UCF X05 là lựa chọn lý tưởng cho:

Máy chế biến thực phẩm & nông sản: Các trục quay trong máy ép, máy nghiền cỡ trung yêu cầu sự bền bỉ 24/7.
Hệ thống băng tải nặng: Gối đỡ trục rulo cho các băng tải vận chuyển hàng đóng kiện, bao tải hoặc vật liệu có trọng lượng lớn.
Thiết bị môi trường: Trục cánh khuấy trong các hệ thống xử lý nước thải hoặc máy ép rác công nghiệp.
Máy gia công gỗ: Trục lô truyền tải trong máy chà nhám hoặc máy bào gỗ yêu cầu độ đồng tâm và chịu rung động tốt.

Tại sao nên mua Gối Đỡ UCF X05 tại Thiết bị Bảo Ngân?

Sản phẩm chính hãng dải Series X: Chuyên cung cấp các thương hiệu hàng đầu như Asahi, NSK, SKF, Koyo… đảm bảo chất lượng gang và thép đạt chuẩn dòng hạng trung quốc tế.
Hiệu đính kỹ thuật chính xác: Cam kết thông số tâm lỗ bu-lông 83 mm chuẩn xác, hỗ trợ khách hàng nâng cấp từ dòng UCF 205 lên UCF X05 để tối ưu hóa hiệu suất máy.
Tư vấn giải pháp chuyên sâu: Đội ngũ kỹ thuật hỗ trợ tính toán tải trọng và tư vấn loại mỡ chịu nhiệt, chịu tải cực áp (EP) phù hợp nhất cho ứng dụng của khách hàng.
