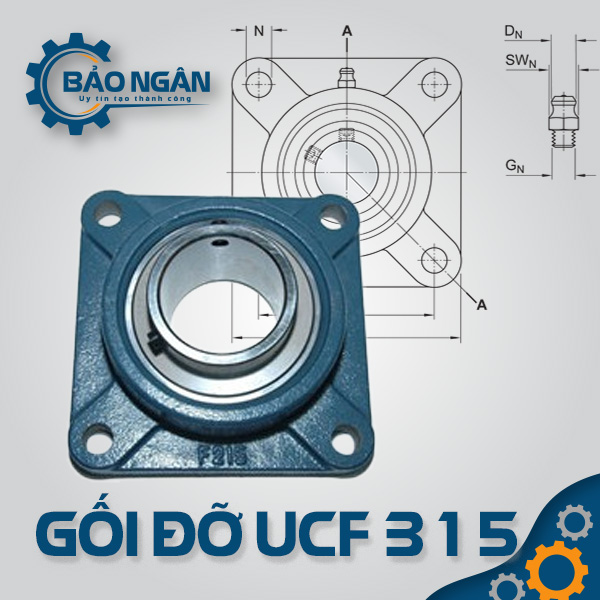

Gối Đỡ Vòng Bi UCF 315

Gối đỡ Vòng bi UCF 315 là linh kiện mặt bích siêu trọng dành cho các trục máy đường kính 75 mm. Với vỏ gối gang F 315 được đúc nguyên khối cực dày và hệ thống 4 lỗ bắt bu-lông cỡ lớn, UCF 315 mang lại sự ổn định tuyệt đối cho các hệ thống truyền động công nghiệp nặng. Vòng bi UC 315 bên trong sở hữu các viên bi thép kích thước lớn và rãnh lăn sâu, cho phép chịu tải trọng động và tĩnh ở mức cực cao. Sản phẩm tích hợp khả năng tự lựa góc linh hoạt và được khóa chặt vào trục bằng vít trí lục giác, chuyên dụng cho máy nghiền đá hạng nặng, trục lô cán thép, hệ thống băng tải khoáng sản quy mô lớn và các thiết bị cơ khí siêu trọng.

Thành phần cấu tạo: Vỏ gối gang xám hạng nặng F 315 và lõi vòng bi UC 315 thép Crom GCr15 tinh luyện.
Kiểu lắp đặt: Lắp ốp trực tiếp vào vách máy hoặc khung sườn đứng bằng 4 bu-lông M20.
Khả năng tự lựa: Thiết kế mặt cầu ngoài giúp vòng bi tự xoay trong vỏ để bù đắp sai lệch trục lên đến 2°.
Đặc tính chịu tải: Thiết kế đặc chủng cho các ứng dụng có lực hướng tâm siêu lớn và tải trọng xung kích mạnh.

Mô tả
Đánh giá (0)

Gối đỡ UCF 315 là gì?

Gối đỡ UCF 315 được chế tạo để hỗ trợ các trục máy 75 mm trong những môi trường vận hành khắc nghiệt nhất của ngành công nghiệp nặng. Vỏ gối F 315 được đúc từ gang xám cường độ cao với tiết diện thành vỏ cực lớn, giúp hấp thụ hoàn hảo các rung động mạnh và ngăn ngừa nứt vỡ dưới tải trọng cực áp. Bên trong là vòng bi UC 315 với phớt chặn cao su tiếp xúc đa điểm, bảo vệ tuyệt đối hạt bi khỏi bụi bẩn, tạp chất và độ ẩm. Sự vượt trội của UCF 315 nằm ở chỉ số tải trọng cực đại, giúp kéo dài chu kỳ bảo trì và đảm bảo an toàn tuyệt đối cho các dây chuyền sản xuất hạng nặng có cường độ làm việc 24/7.

Các biến thể của Gối Đỡ UCF 315 (Biến thể đầy đủ)

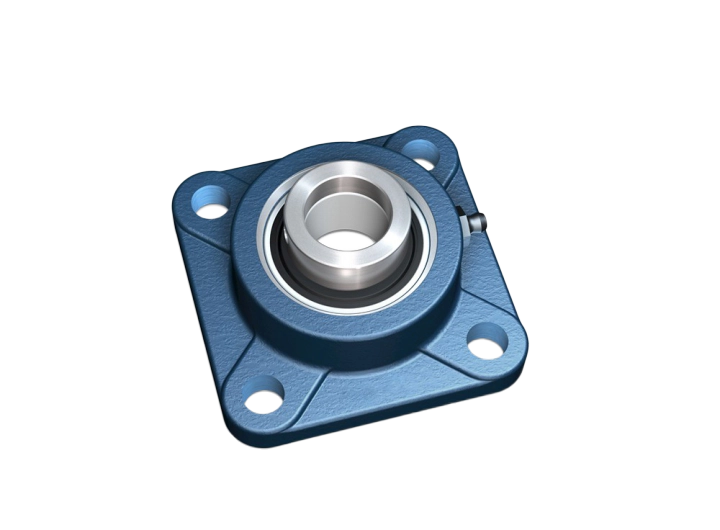

Gối Đỡ Vòng Bi UCF 315

Tùy thuộc vào môi trường vận hành và yêu cầu kỹ thuật đặc thù, mã UCF 315 có các biến thể quan trọng sau:

Biến thể về vật liệu vỏ gối:
- UCF 315 (Tiêu chuẩn): Vỏ gang hạng nặng, lõi thép Crom. Lựa chọn số một cho máy khai thác mỏ, luyện kim và xây dựng công trình giao thông.
- SUCF 315 (Inox): Vỏ và vòng bi bằng thép không gỉ. Dùng cho các máy móc hạng nặng trong môi trường hóa chất ăn mòn mạnh, đóng tàu hoặc thiết bị hàng hải.
Biến thể về cơ chế cố định trục:
- UC F 315: Khóa trục bằng vít trí (Set screw) – Phương pháp lắp đặt nhanh, hiệu quả cho các trục 75 mm tiêu chuẩn.
- UK F 315: Lỗ côn, sử dụng măng xông (Adapter sleeve H2315) để kẹp chặt trục. Đây là lựa chọn bắt buộc cho các ứng dụng có rung động cực mạnh hoặc tốc độ cao, giúp bám trục 360 độ và chống mài mòn cổ trục.
Biến thể về nắp bảo vệ mở rộng:
- UCF 315 + C/E (Cover): Trang bị thêm nắp chụp bảo vệ che kín đầu trục, ngăn chặn cát đá, bụi mịn trong các nhà máy xi măng, xưởng đúc kim loại hoặc trạm trộn bê tông.

Thông số kỹ thuật chi tiết của gối đỡ UCF 315

Kích thước kỹ thuật chuẩn quốc tế của mã UCF 311 ( $75 \times 236 \times 236$ mm):

Đặc điểm	Thông số chi tiết
Đường kính lỗ trục (d)	75 mm
Khoảng cách tâm lỗ bu-lông (J)	184 mm
Tổng chiều dài mặt bích (L)	236 mm
Tổng chiều dày gối (A)	89 mm
Kích thước bu-lông lắp đặt	M20
Trọng lượng tổng thể	~11.0 kg
Tải trọng tĩnh ( $C_0$ )	~77.0 kN
Tải trọng động ( $C$ )	~113.0 kN

Ưu điểm vượt trội của gối đỡ UCF 315

Chịu tải siêu trọng: Khả năng chịu tải động lên đến 113.0 kN, cao hơn gấp đôi so với các dòng gối đỡ 200 series cùng kích thước trục, đảm bảo an toàn tuyệt đối dưới tải trọng lớn.
Kết cấu vỏ gối siêu dày: Vỏ gang F 315 có trọng lượng lên tới 11 kg, tạo nên một bệ đỡ vững chãi, triệt tiêu mọi rung động cộng hưởng từ hệ thống máy móc hạng nặng.
Lắp đặt vuông góc chuẩn xác: Hệ thống 4 lỗ bu-lông M20 tạo ra lực kẹp cực đại vào thành máy, đảm bảo trục 75 mm luôn đồng tâm và không bị xê dịch dưới áp lực vận hành.
Khả năng tự lựa linh hoạt: Tự động bù đắp các lỗi lệch tâm trục phát sinh do tải trọng siêu nặng làm võng trục, giúp giảm ma sát và tăng tuổi thọ hạt bi đáng kể.
Bảo trì thuận tiện: Vú mỡ đặt ở vị trí thuận lợi trên thân gối giúp việc bơm mỡ tái bôi trơn định kỳ trở nên đơn giản, không cần tháo rời cấu trúc máy phức tạp.

Ứng dụng thực tế của gối đỡ UCF 315

Với kết cấu hạng siêu nặng cho trục 75 mm, UCF 315 là linh kiện chủ chốt trong:

Máy khai thác khoáng sản: Trục chính của máy nghiền đá cỡ lớn, máy sàng quặng và hệ thống băng tải vật liệu xây dựng quy mô siêu lớn.
Ngành thép và xi măng: Gối đỡ hỗ trợ cho các trục lô cán thép, trục quạt hút công suất cực lớn và hệ thống máy nạp liệu hạng nặng.
Thiết bị xây dựng siêu trọng: Trục máy ép cọc thủy lực, máy trộn bê tông dung tích cực lớn, máy đào hầm TBM.
Công nghiệp đóng tàu: Gối đỡ cho các trục truyền động phụ trên tàu thủy hoặc các thiết bị bốc xếp tại bến cảng.

Tại sao nên mua Gối Đỡ UCF 315 tại Thiết bị Bảo Ngân?

Sản phẩm chính hãng dải Series 300: Chuyên cung cấp các thương hiệu hàng đầu như Asahi, NSK, SKF, Koyo… cam kết vật liệu gang và thép Crom đạt tiêu chuẩn chất lượng quốc tế cao nhất.
Hiệu đính kỹ thuật chính xác: Cam kết thông số tâm lỗ bu-lông 184 mm chuẩn xác, hỗ trợ tư vấn kỹ thuật chuyên sâu để khách hàng nâng cấp hệ thống từ dòng 200 lên dòng 300 hạng nặng.
Dịch vụ hậu mãi chuyên nghiệp: Tư vấn loại mỡ chịu tải cực áp (EP3) phù hợp nhất và quy trình siết bu-lông M20 đúng lực để tối ưu hóa hiệu suất vận hành cho thiết bị siêu trọng của khách hàng.
