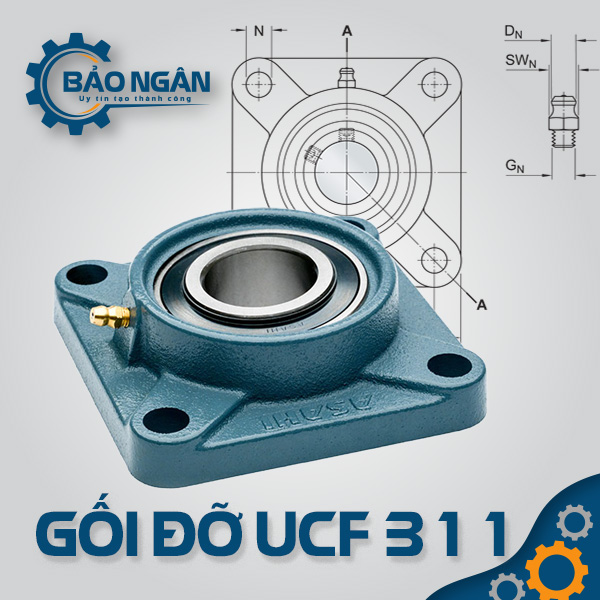

Gối Đỡ Vòng Bi UCF 311

Gối đỡ Vòng bi UCF 311 là linh kiện mặt bích siêu bền dành cho các trục máy đường kính 55 mm. Vỏ gối gang F 311 được đúc nguyên khối với tiết diện cực dày, kết hợp cùng 4 lỗ bắt bu-lông cỡ lớn giúp cố định trục vuông góc với thành máy một cách tuyệt đối. Vòng bi UC 311 bên trong sở hữu các viên bi thép đường kính lớn, mang lại chỉ số tải trọng động và tĩnh vượt trội, giúp hệ thống vận hành ổn định dưới áp lực cao và rung động mạnh. Sản phẩm được trang bị khả năng tự lựa góc thông minh và khóa trục bằng vít trí lục giác, chuyên dùng cho các máy nghiền công suất lớn, trạm trộn bê tông, băng tải quặng và các thiết bị cơ khí hạng nặng.

Thành phần cấu tạo: Vỏ gối gang xám hạng nặng F 311 và lõi vòng bi UC 311 thép Crom GCr15 tinh luyện.
Kiểu lắp đặt: Lắp ốp trực tiếp vào vách máy hoặc khung sườn đứng bằng 4 bu-lông M16.
Khả năng tự lựa: Vòng ngoài mặt cầu giúp bộ bi tự xoay trong vỏ gối để bù đắp sai lệch lắp đặt lên đến 2°.
Đặc tính chịu tải: Thiết kế đặc chủng cho các ứng dụng có lực hướng tâm cực lớn và tải trọng va đập liên tục.

Mô tả
Đánh giá (0)

Gối đỡ UCF 311 là gì?

Gối đỡ UCF 311 được chế tạo để hỗ trợ các trục máy 55 mm trong những điều kiện vận hành khắc nghiệt nhất. Vỏ gối F 311 được đúc từ gang xám cường độ cao, có khả năng hấp thụ rung động và chống nứt vỡ vượt trội so với các dòng gối tiêu chuẩn. Bên trong, vòng bi UC 311 được thiết kế với rãnh lăn sâu và hệ thống phớt chặn cao su tiếp xúc đa điểm, bảo vệ tối đa các hạt bi thép khỏi bụi bẩn, tạp chất và độ ẩm xâm nhập. Sự khác biệt của dòng UCF 311 nằm ở độ bền cơ học cao, giúp kéo dài vòng đời sản phẩm và giảm thiểu tối đa thời gian dừng máy ngoài ý muốn trong các dây chuyền sản xuất hạng nặng.

Các biến thể của Gối Đỡ UCF 311 (Biến thể đầy đủ)

Gối Đỡ Vòng Bi UCF 311

Tùy thuộc vào môi trường vận hành và yêu cầu kỹ thuật đặc thù, mã UCF 311 có các biến thể quan trọng sau:

Biến thể về vật liệu vỏ gối:
- UCF 311 (Tiêu chuẩn): Vỏ gang hạng nặng, lõi thép Crom. Lựa chọn phổ biến cho máy khai thác mỏ, máy xây dựng và công nghiệp luyện kim.
- SUCF 311 (Inox): Vỏ và vòng bi bằng thép không gỉ. Chuyên dùng cho máy móc hạng nặng trong môi trường hóa chất, đóng tàu hoặc nơi có tính ăn mòn cực cao.
Biến thể về cơ chế cố định trục:
- UC F 311: Khóa trục bằng vít trí (Set screw) – Phương pháp lắp đặt đơn giản, hiệu quả cho trục 55 mm tiêu chuẩn.
- UK F 311: Lỗ côn, sử dụng măng xông (Adapter sleeve H2311) để kẹp chặt trục. Đây là lựa chọn tối ưu cho các ứng dụng có tốc độ quay cao và rung động cực mạnh, giúp bám trục 360 độ và bảo vệ cổ trục.
Biến thể về nắp bảo vệ mở rộng:
- UCF 311 + C/E (Cover): Trang bị thêm nắp chụp bảo vệ che kín đầu trục, ngăn chặn triệt để cát đá, bụi mịn trong các nhà máy xi măng, xưởng đúc hoặc xưởng gỗ.

Thông số kỹ thuật chi tiết của gối đỡ UCF 311

Kích thước kỹ thuật chuẩn quốc tế của mã UCF 311 ( $55 \times 185 \times 185$ mm):

Đặc điểm	Thông số chi tiết
Đường kính lỗ trục (d)	55 mm
Khoảng cách tâm lỗ bu-lông (J)	140 mm
Tổng chiều dài mặt bích (L)	185 mm
Tổng chiều dày gối (A)	71 mm
Kích thước bu-lông lắp đặt	M16
Trọng lượng tổng thể	~5.50 kg
Tải trọng tĩnh ( $C_0$ )	~52.0 kN
Tải trọng động ( $C$ )	~71.5 kN

Ưu điểm vượt trội của gối đỡ UCF 311

Chịu tải siêu hạng nặng: Chỉ số tải trọng động 71.5 kN cho phép UCF 311 vận hành bền bỉ dưới áp lực cực lớn mà các dòng gối đỡ 200 series không thể đáp ứng được.
Kết cấu vỏ gối siêu dày: Vỏ gang F 311 có trọng lượng lên tới 5.5 kg, tạo nên bệ đỡ vững chãi, triệt tiêu mọi rung động cộng hưởng từ hệ thống trục 55 mm.
Lắp đặt vuông góc chuẩn xác: Hệ thống 4 lỗ bu-lông M16 với khoảng cách tâm 140 mm giúp phân bổ lực kẹp đều lên thành máy, đảm bảo độ đồng tâm hoàn hảo cho trục.
Khả năng tự lựa linh hoạt: Tự động bù đắp các lỗi lệch tâm trục phát sinh do tải trọng nặng làm võng trục, giúp giảm ma sát sinh nhiệt và tăng tuổi thọ hạt bi.
Bảo trì thuận tiện: Vú mỡ đặt ở vị trí dễ tiếp cận giúp việc bơm mỡ tái bôi trơn định kỳ trở nên sạch sẽ và nhanh chóng.

Ứng dụng thực tế của gối đỡ UCF 311

Với kết cấu hạng nặng cho trục 55 mm, UCF 311 là lựa chọn hàng đầu cho:

Máy khai thác khoáng sản: Trục chính của máy nghiền đá, máy sàng quặng và hệ thống băng tải vật liệu xây dựng quy mô lớn.
Ngành sản xuất xi măng và thép: Gối đỡ hỗ trợ cho các trục lô cán, trục quạt hút công suất lớn và máy nạp liệu hạng nặng.
Thiết bị xây dựng: Trục máy ép cọc, máy trộn bê tông cưỡng bức dung tích lớn.
Ngành năng lượng: Gối đỡ cho các trục máy phát điện, trục cánh tuabin gió cỡ trung hoặc các hệ thống truyền động thủy điện.

Tại sao nên mua Gối Đỡ UCF 311 tại Thiết bị Bảo Ngân?

Sản phẩm chính hãng dải Series 300: Chuyên cung cấp các thương hiệu hàng đầu như Asahi, NSK, SKF, Koyo… cam kết vật liệu gang và thép đạt chuẩn chất lượng quốc tế.
Hiệu đính kỹ thuật chính xác: Cam kết thông số tâm lỗ bu-lông 140 mm chuẩn xác, hỗ trợ tư vấn thay thế từ dòng 200 lên dòng 300 để nâng cấp độ bền máy móc.
Dịch vụ hậu mãi tận tâm: Hướng dẫn kỹ thuật lựa chọn loại mỡ chịu tải cực áp (EP3) phù hợp nhất và quy trình siết vít trí chống lỏng cho các ứng dụng rung động cao.
