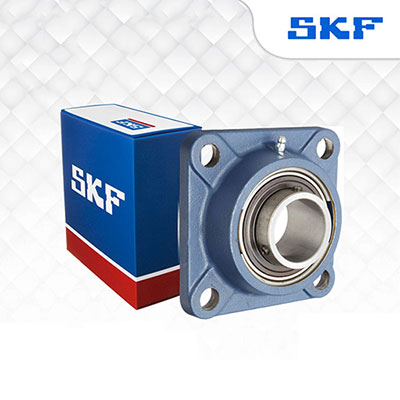

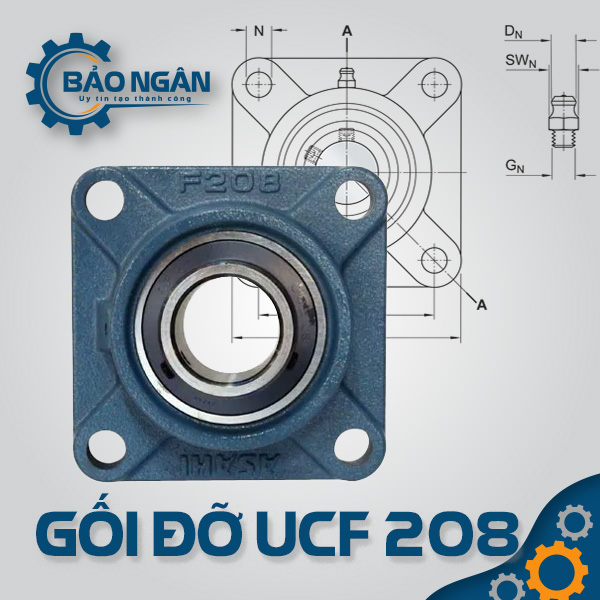

Gối Đỡ Vòng Bi UCF 208

Gối đỡ Vòng bi UCF 208 là linh kiện mặt bích quan trọng dành cho các trục máy đường kính 40 mm. Với thiết kế vỏ gang đúc hình vuông dày dặn và hệ thống 4 lỗ bắt bu-lông đối xứng, UCF 208 mang lại sự liên kết cực kỳ vững chãi, chống vặn xoắn và rung lắc hiệu quả dưới tải trọng lớn. Vòng bi UC 208 bên trong có biên dạng cầu ở vòng ngoài, cho phép cụm bi tự lựa góc để bù đắp các sai lệch lắp đặt hoặc độ võng của trục trong quá trình vận hành. Sản phẩm được cố định vào trục bằng hai vít trí lục giác cường độ cao, đảm bảo khả năng truyền động mạnh mẽ trong các hệ thống băng tải nặng, máy nghiền nông sản và dây chuyền sản xuất công nghiệp.

Thành phần cấu tạo: Vỏ gối gang mặt bích vuông F 208 và lõi vòng bi UC 208 tích hợp phớt chặn bảo vệ kép.
Kiểu lắp đặt: Lắp ốp trực tiếp vào thành máy đứng hoặc khung sườn bằng 4 bu-lông M14.
Khả năng tự lựa: Vòng ngoài của bi UC có biên dạng cầu, cho phép bộ bi tự xoay linh hoạt trong vỏ gối để bù đắp sai lệch lắp đặt lên đến 2°.
Tính năng bảo trì: Trang bị vú mỡ trên thân vỏ gối giúp tái bôi trơn định kỳ nhanh chóng, duy trì hiệu suất vận hành lâu dài dưới tải trọng nặng.

Mô tả
Đánh giá (0)

Gối đỡ UCF 208 là gì?

Gối đỡ UCF 208 được thiết kế chuẩn xác để hỗ trợ các trục có kích thước 40 mm. Vỏ gối F 208 được đúc từ gang xám chất lượng cao, có độ dày lớn giúp chịu được lực nén và hấp thụ rung động cơ học xuất sắc, bảo vệ vòng bi bên trong ngay cả khi máy vận hành ở cường độ cao. Lõi vòng bi UC 208 được chế tác từ thép Crom GCr15 tinh luyện, đi kèm hệ thống phớt chặn cao su hai lớp giúp ngăn chặn triệt để bụi bẩn, cát đá và giữ mỡ bôi trơn ổn định. Ưu điểm nổi bật của dòng UCF 208 là thiết kế mặt bích vuông giúp phân bổ lực đều lên 4 vị trí bu-lông, tạo ra sự liên kết vững chãi hơn hẳn các dòng mặt bích nhỏ, đặc biệt phù hợp cho các ứng dụng có lực hướng tâm lớn hoặc tải trọng va đập.

Các biến thể của Gối Đỡ UCF 208 (Biến thể đầy đủ)

Gối Đỡ Vòng Bi UCF 208

Tùy thuộc vào môi trường vận hành và yêu cầu kỹ thuật đặc thù, mã UCF 208 có các biến thể quan trọng sau:

Biến thể về vật liệu vỏ gối:
- UCF 208 (Tiêu chuẩn): Vỏ gang xám, lõi thép Crom. Đây là lựa chọn phổ biến nhất cho hầu hết các máy móc công nghiệp nặng và máy nông nghiệp.
- SUCF 208 (Inox): Vỏ và vòng bi bằng thép không gỉ (Inox 304/440). Chuyên dùng cho ngành thực phẩm, sản xuất hóa chất hoặc môi trường ẩm ướt, tiếp xúc trực tiếp với nước biển.
- PUCF 208 (Nhựa): Vỏ nhựa kỹ thuật chịu lực cao, chống ăn mòn tuyệt đối, thường dùng kết hợp với lõi bi Inox trong môi trường hóa chất lỏng hoặc các bồn xử lý nước.
Biến thể về cơ chế cố định trục:
- UC F 208: Khóa trục bằng vít trí (Set screw) – Phương pháp lắp đặt đơn giản, phổ biến nhất cho trục 40 mm.
- UK F 208: Lỗ côn, sử dụng măng xông (Adapter sleeve H2308) để kẹp chặt trục. Biến thể này giúp bám trục 360 độ, đồng tâm tuyệt đối và phù hợp cho tốc độ quay cao hoặc tải rung động mạnh.
Biến thể về nắp chụp bảo vệ:
- UCF 208 + C/E (Cover): Trang bị thêm nắp bảo vệ bằng gang hoặc nhựa che kín đầu trục, giúp bảo vệ hoàn hảo vòng bi khỏi bụi mịn (xi măng, gỗ), tia nước hoặc các dị vật có kích thước lớn.

Thông số kỹ thuật chi tiết của gối đỡ UCF 208

Kích thước kỹ thuật chuẩn quốc tế của mã UCF 208 ( $40 \times 130 \times 130$ mm):

Đặc điểm	Thông số chi tiết
Đường kính lỗ trục (d)	40 mm
Khoảng cách tâm lỗ bu-lông (J)	102 mm
Tổng chiều dài mặt bích (L)	130 mm
Tổng chiều dày gối (A)	51.2 mm
Kích thước bu-lông lắp đặt	M14
Trọng lượng tổng thể	~1.90 kg
Tải trọng tĩnh ( $C_0$ )	~17.8 kN
Tải trọng động ( $C$ )	~29.1 kN

Ưu điểm vượt trội của gối đỡ UCF 208

Chịu tải trọng hướng tâm lớn: Thiết kế vỏ gang F 208 dày và mặt bích rộng giúp gối đỡ chịu được áp lực lớn từ trục 40 mm mà không bị nứt vỡ hay biến dạng.
Cố định vuông góc cực kỳ ổn định: 4 lỗ bu-lông cách nhau 102 mm tạo nên diện tích bám rộng trên thành máy, triệt tiêu các momen xoắn phát sinh khi máy khởi động hoặc dừng đột ngột.
Khả năng tự lựa góc linh hoạt: Tự động điều chỉnh các sai lệch góc giữa trục và vách máy lên đến 2 độ, giúp giảm ma sát, ngăn ngừa tình trạng quá nhiệt và kéo dài tuổi thọ vòng bi.
Bảo trì thuận tiện và sạch sẽ: Vú mỡ được đặt ở vị trí dễ tiếp cận giúp việc tái nạp mỡ bôi trơn định kỳ trở nên đơn giản, không cần tháo rời cấu trúc máy phức tạp.

Ứng dụng thực tế của gối đỡ UCF 208

Với thiết kế mặt bích vuông đặc trưng cho trục 40 mm, UCF 208 là linh kiện quan trọng trong:

Hệ thống băng tải hạng trung: Gối đỡ trục rulo ốp vào thành băng tải của các nhà máy sản xuất vật liệu xây dựng, thức ăn gia súc, bao bì.
Máy chế biến nông sản công suất lớn: Các trục quay chính trong máy nghiền, máy sấy nông sản công nghiệp có kết cấu khung sườn đứng vững chắc.
Thiết bị khuấy trộn và xử lý: Lắp cho trục cánh khuấy của các bồn chứa hóa chất hoặc nước thải (thường dùng biến thể Inox hoặc Nhựa).
Máy gia công gỗ và kim loại: Các trục lô truyền tải, trục tì trong máy chà nhám thùng hoặc máy cán tôn yêu cầu sự chính xác và độ bền cao.

Tại sao nên mua Gối Đỡ UCF 208 tại Thiết bị Bảo Ngân?

Sản phẩm chính hãng đa dạng: Cung cấp đầy đủ các thương hiệu từ Asahi, NSK, SKF đến các dòng kinh tế chất lượng cao như LK, KYK, Koyo, đảm bảo kích thước chuẩn xác.
Hiệu đính kỹ thuật chính xác: Cam kết thông số tâm lỗ bu-lông 102 mm chuẩn theo bản vẽ, giúp khách hàng thay thế hoặc lắp máy mới khớp ngay lập tức mà không cần chỉnh sửa khung máy.
Tư vấn giải pháp chuyên nghiệp: Đội ngũ kỹ thuật hỗ trợ tư vấn loại mỡ chịu tải cực áp (EP) và cách siết vít trí đúng lực để tối ưu hóa hiệu suất vận hành cho thiết bị của khách hàng.
