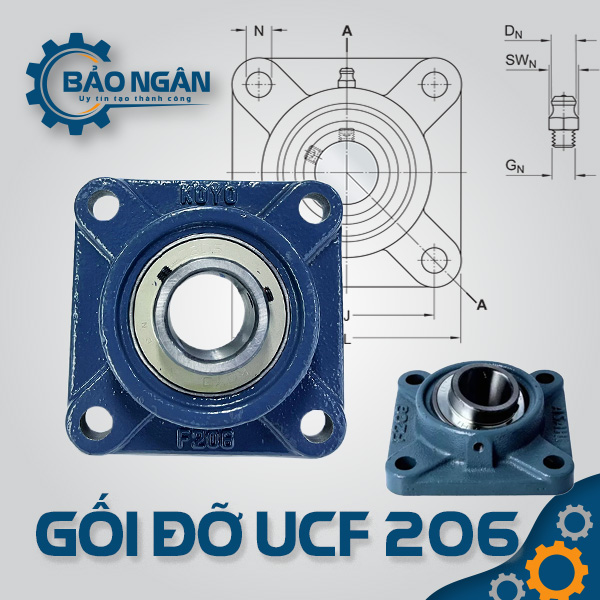

Gối Đỡ Vòng Bi UCF 206

Gối đỡ Vòng bi UCF 206 là linh kiện gối đỡ mặt bích phổ biến dành cho các trục máy đường kính 30 mm. Với thiết kế vỏ gang đúc hình vuông vững chắc và hệ thống 4 lỗ bắt bu-lông đối xứng, UCF 206 mang lại sự liên kết cực kỳ ổn định giữa trục truyền động và thân máy. Vòng bi UC 206 bên trong có biên dạng cầu ở vòng ngoài, cho phép cụm bi tự lựa góc để bù đắp các sai lệch lắp đặt hoặc độ võng của trục. Sản phẩm được khóa chặt vào trục bằng hai vít trí lục giác, đảm bảo khả năng truyền động mạnh mẽ và chống trượt trục trong các hệ thống băng tải, máy chế biến nông sản và dây chuyền sản xuất tự động.

Thành phần cấu tạo: Vỏ gối gang mặt bích vuông F 206 và lõi vòng bi UC 206 tích hợp phớt chặn bảo vệ.
Kiểu lắp đặt: Lắp ốp trực tiếp vào thành máy đứng hoặc khung sườn bằng 4 bu-lông M14.
Khả năng tự lựa: Vòng ngoài của bi UC có biên dạng cầu, cho phép bộ bi tự xoay linh hoạt trong vỏ gối để bù đắp sai lệch lắp đặt lên đến 2°.
Tính năng bảo trì: Trang bị vú mỡ trên thân vỏ gối giúp tái bôi trơn định kỳ nhanh chóng, duy trì hiệu suất vận hành lâu dài.

Mô tả
Đánh giá (0)

Gối đỡ UCF 206 là gì?

Gối đỡ UCF 206 được thiết kế chuẩn xác để hỗ trợ các trục có kích thước 30 mm. Vỏ gối F 206 được đúc từ gang xám cấp độ cao, có khả năng chịu lực nén và hấp thụ rung động cơ học rất tốt, giúp bảo vệ vòng bi bên trong dưới các tải trọng hướng tâm trung bình. Lõi vòng bi UC 206 được chế tác từ thép Crom GCr15 tinh luyện, với hệ thống phớt chặn kép giúp ngăn chặn bụi bẩn, mạt sắt và giữ mỡ bôi trơn ổn định. Ưu điểm nổi bật của dòng UCF 206 là thiết kế mặt bích vuông giúp phân bổ lực đều lên 4 vị trí bu-lông, tạo ra sự liên kết vững chãi hơn hẳn các dòng mặt bích 2 lỗ, đặc biệt quan trọng trong các ứng dụng có rung động mạnh hoặc tải trọng thay đổi liên tục.

Các biến thể của Gối Đỡ UCF 206 (Biến thể đầy đủ)

Gối Đỡ Vòng Bi UCF 206

Tùy thuộc vào môi trường vận hành và yêu cầu kỹ thuật đặc thù, mã UCF 206 có các biến thể quan trọng sau:

Biến thể về vật liệu vỏ gối:
- UCF 206 (Tiêu chuẩn): Vỏ gang xám, lõi thép Crom. Đây là lựa chọn phổ biến nhất cho hầu hết các máy móc công nghiệp và dây chuyền băng tải.
- SUCF 206 (Inox): Vỏ và vòng bi bằng thép không gỉ (Inox 304/440). Chuyên dùng cho ngành thực phẩm, dược phẩm hoặc môi trường ẩm ướt, tiếp xúc hóa chất tẩy rửa.
- PUCF 206 (Nhựa): Vỏ nhựa kỹ thuật chịu lực cao, chống ăn mòn tuyệt đối, thường dùng kết hợp với lõi bi Inox trong môi trường hóa chất lỏng hoặc xử lý nước.
Biến thể về cơ chế cố định trục:
- UC F 206: Khóa trục bằng vít trí (Set screw) – Phương pháp lắp đặt đơn giản và nhanh chóng cho trục 30 mm.
- UK F 206: Lỗ côn, sử dụng măng xông (Adapter sleeve H2306) để kẹp chặt trục. Biến thể này giúp bám trục cực chắc và đồng tâm tuyệt đối, phù hợp cho tốc độ quay cao.
Biến thể về nắp chụp bảo vệ:
- UCF 206 + C/E (Cover): Trang bị thêm nắp bảo vệ bằng nhựa hoặc gang che kín đầu trục, giúp bảo vệ hoàn hảo vòng bi khỏi bụi mịn, tia nước hoặc dị vật xâm nhập.

Thông số kỹ thuật chi tiết của gối đỡ UCF 206

Kích thước kỹ thuật chuẩn quốc tế của mã UCF 206 ( $30 \times 108 \times 108$ mm):

Đặc điểm	Thông số chi tiết
Đường kính lỗ trục (d)	30 mm
Khoảng cách tâm lỗ bu-lông (J)	83 mm
Tổng chiều dài mặt bích (L)	108 mm
Tổng chiều dày gối (A)	40.2 mm
Kích thước bu-lông lắp đặt	M14
Trọng lượng tổng thể	~1.10 kg
Tải trọng tĩnh ( $C_0$ )	~11.3 kN
Tải trọng động ( $C$ )	~19.5 kN

Ưu điểm vượt trội của gối đỡ UCF 206

Cố định vuông góc tuyệt đối: Thiết kế 4 lỗ bu-lông đối xứng giúp gối đỡ bám chặt vào vách máy, đảm bảo trục máy 30 mm luôn vận hành vuông góc và ổn định.
Khả năng tự lựa thông minh: Giúp hệ thống tự điều chỉnh lỗi lệch tâm trục phát sinh trong quá trình lắp ráp khung máy, giảm ma sát sinh nhiệt và bảo vệ hạt bi khỏi tình trạng quá tải cục bộ.
Kết cấu vững chắc, chịu tải tốt: Vỏ gang F 206 đúc dày dặn chịu được các xung lực hướng tâm mạnh mẽ, giúp máy móc vận hành êm ái hơn ở tốc độ cao.
Hệ thống bảo trì tiện lợi: Vú mỡ được bố trí ở vị trí thuận tiện trên thân gối giúp việc bơm mỡ tái bôi trơn định kỳ trở nên đơn giản và hiệu quả.

Ứng dụng thực tế của gối đỡ UCF 206

Với thiết kế mặt bích vuông đặc trưng cho trục 30 mm, UCF 206 là linh kiện quan trọng trong:

Hệ thống băng tải công nghiệp: Gối đỡ trục rulo ốp vào thành băng tải của dây chuyền sản xuất bao bì, thực phẩm, linh kiện điện tử.
Máy chế biến nông sản: Các trục quay trong máy tách hạt, máy nghiền nhỏ nông sản nơi khung sườn máy thường là dạng tấm đứng.
Thiết bị khuấy trộn: Lắp cho trục cánh khuấy của các bồn chứa cỡ trung trong ngành hóa mỹ phẩm hoặc xử lý nước thải.
Máy gia công gỗ: Các trục truyền động phụ trong máy bào, máy xẻ gỗ yêu cầu sự ổn định và độ bám chắc chắn.

Tại sao nên mua Gối Đỡ UCF 206 tại Thiết bị Bảo Ngân?

Sản phẩm chính hãng đa dạng: Cung cấp đầy đủ các thương hiệu từ Asahi, NSK, SKF đến các dòng kinh tế chất lượng cao như LK, KYK, đảm bảo thông số 108×108 mm chuẩn xác.
Hiệu đính kỹ thuật chính xác: Cam kết thông số tâm lỗ bu-lông 83 mm chuẩn theo bản vẽ, giúp khách hàng thay thế hoặc lắp máy mới khớp ngay lập tức.
Tư vấn giải pháp tối ưu: Đội ngũ kỹ thuật hỗ trợ tính toán lựa chọn giữa dòng vít trí (UCF) hoặc măng xông (UKF) để tối đa hóa tuổi thọ vòng bi cho thiết bị của khách hàng.
