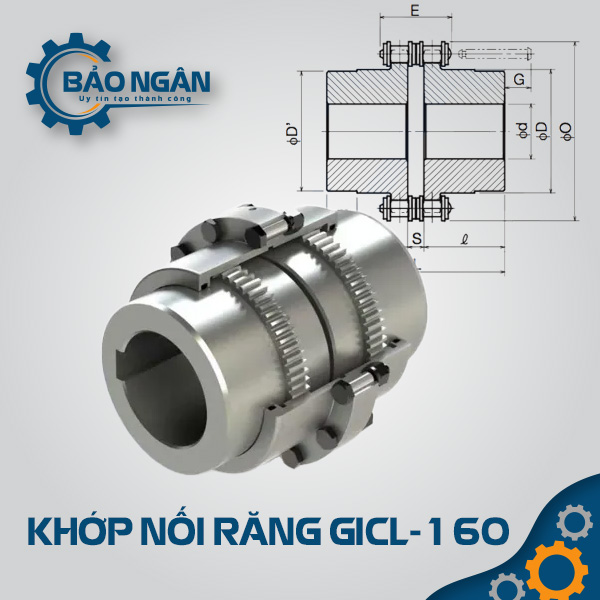

Khớp nối răng GICL-160

🛠️ Chức năng: Truyền tải momen xoắn cực đại giữa hai trục có độ lệch tâm hoặc lệch góc lớn trong hệ thống truyền động công nghiệp.
🏗️ Cấu tạo: Gồm hai ống tay răng trong và hai thân khớp răng ngoài thiết kế dạng răng tang trống (Drum Gear) giúp phân bổ tải trọng đều.
⚙️ Khả năng: Bù sai lệch trục hướng tâm, hướng trục và lệch góc lên đến 1.5 độ một cách linh hoạt.
🚀 Hiệu suất: Khả năng chịu tải va đập mạnh, vận hành ổn định ở tốc độ cao nhờ quá trình gia công CNC chính xác.
🛡️ Độ bền: Chế tạo từ thép hợp kim S45C/S50C cao cấp, xử lý nhiệt bề mặt răng đảm bảo tuổi thọ vận hành lâu dài.

Mô tả
Đánh giá (0)

Khớp nối răng GICL-160 – Giải pháp truyền động tải trọng nặng tối ưu cho công nghiệp

1. Đặc Điểm Cấu Tạo Nổi Bật

Khớp nối răng GICL-160 thuộc dòng khớp nối cứng nhưng có khả năng linh hoạt cao nhờ thiết kế răng tang trống đặc trưng.

Vỏ khớp nối: Được đúc từ thép cường độ cao, có rãnh răng trong chuẩn xác để khớp với thân răng ngoài.
Răng tang trống: Các răng ngoài được mài biên dạng cong, cho phép khớp nối tự điều chỉnh khi có sự sai lệch giữa hai trục máy.
Hệ thống làm kín: Sử dụng phớt chặn dầu chất lượng cao để ngăn chặn rò rỉ mỡ bôi trơn và bảo vệ bề mặt răng khỏi bụi bẩn.
Bulông liên kết: Bộ bulông cường lực giúp kết nối chặt chẽ hai nửa khớp nối, đảm bảo an toàn tuyệt đối khi vận hành tải nặng.

2. Bảng Thông số kỹ thuật chi tiết

Thông số	Giá trị
Mã sản phẩm	GICL-160
Momen xoắn định mức (N.m)	12,500
Tốc độ quay tối đa (vòng/phút)	4,000
Đường kính trục cho phép (mm)	40 – 75
Chiều dài khớp nối (mm)	160
Vật liệu	Thép hợp kim S45C

3. Ưu điểm sản phẩm

Sản phẩm Khớp nối răng GICL-160 mang lại hiệu quả kinh tế và kỹ thuật vượt trội:

Chịu tải cực lớn: So với khớp nối xích hay khớp nối cao su, GICL-160 có mật độ momen xoắn cao hơn nhiều trên cùng một kích thước.
Bù sai lệch đa năng: Giảm áp lực lên vòng bi và động cơ nhờ khả năng triệt tiêu sự không đồng tâm trục.
Độ tin cậy cao: Hoạt động bền bỉ trong môi trường khắc nghiệt như nhiệt độ cao, bụi bẩn công nghiệp.

4. Ứng dụng phổ biến

Khớp nối GICL-160 là sự lựa chọn hàng đầu trong các hệ thống:

Máy cán thép, máy nghiền đá và các thiết bị khai khoáng.
Cẩu trục nâng hạ tại bến cảng và nhà xưởng công nghiệp.
Hệ thống băng tải vận chuyển vật liệu nặng.
Máy bơm công suất lớn và quạt công nghiệp trong nhà máy nhiệt điện.

5. Bảng Tra Thông Số Các Dòng GICL

Model	Momen (kN.m)	D1 (mm)	L (mm)
GICL-140	8.0	140	150
GICL-160	12.5	160	160
GICL-190	20.0	190	180

6. FAQ (Câu hỏi thường gặp)

Hỏi: Khớp nối GICL-160 cần bảo trì như thế nào?
Trả lời: Bạn cần kiểm tra và bổ sung mỡ bôi trơn định kỳ 3-6 tháng một lần tùy vào cường độ hoạt động để đảm bảo răng không bị mài mòn khô.Hỏi: Sản phẩm có đi kèm giấy chứng nhận chất lượng không?
Trả lời: Tại Thiết bị Bảo Ngân, mọi sản phẩm GICL-160 đều có đầy đủ chứng chỉ CO/CQ và bảo hành chính hãng.Hỏi: Có thể sử dụng khớp nối này cho động cơ servo không?
Trả lời: GICL-160 chuyên dùng cho tải nặng và tốc độ trung bình/cao, với động cơ servo yêu cầu độ rơ bằng không, bạn nên tham khảo dòng khớp nối đĩa hoặc khớp nối nhôm của chúng tôi.
