Relay Trung Gian

Name: Relay Trung Gian
Brand: Thiết bị Bảo Ngân
SKU: BN-RELAY-TG-01
Availability: InStock
Rating: 5 (150 reviews)

🛠️ Chức năng: Trung chuyển tín hiệu điều khiển và khuếch đại dòng điện giữa các thiết bị điều khiển nhỏ và tải công suất lớn.

🏗️ Cấu tạo: Gồm cuộn dây đồng nguyên chất, hệ thống tiếp điểm bạc dẫn điện tốt và vỏ nhựa chịu nhiệt chống cháy.

⚙️ Khả năng: Đáp ứng đa dạng dải điện áp từ 12VDC, 24VDC đến 220VAC với số chân phổ biến 8 chân, 11 chân hoặc 14 chân.

🚀 Hiệu suất: Tần số đóng ngắt cao, thời gian phản hồi cực nhanh giúp bảo vệ hệ thống điều khiển an toàn.

🛡️ Độ bền: Tuổi thọ cơ khí lên đến hàng triệu lần đóng ngắt, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Mô tả
Đánh giá (0)

Relay Trung Gian – Giải Pháp Điều Khiển Tối Ưu Cho Hệ Thống Điện Công Nghiệp

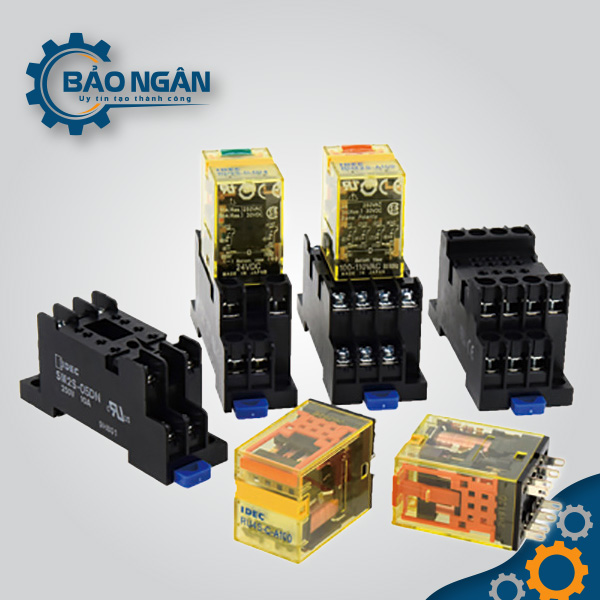

Relay Trung Gian

1. Đặc Điểm Cấu Tạo Nổi Bật

Cuộn dây (Coil): Được quấn bằng dây đồng chất lượng cao, tạo lực từ mạnh mẽ khi có dòng điện chạy qua.
Tiếp điểm (Contacts): Làm từ hợp kim bạc hoặc đồng mạ niken, giúp giảm thiểu hồ quang điện và tăng độ dẫn điện.
Cơ cấu lò xo: Giúp tiếp điểm trở về trạng thái ban đầu ngay lập tức khi ngắt điện, đảm bảo độ chính xác cao.
Vỏ bảo vệ: Nhựa Polycarbonate trong suốt, giúp kỹ thuật viên dễ dàng quan sát trạng thái tiếp điểm bên trong.
Đế cắm (Socket): Thiết kế linh hoạt cho phép lắp đặt nhanh chóng trên thanh Din-rail tiêu chuẩn.

2. Bảng Thông số kỹ thuật chi tiết

Thông số	Chi tiết
Điện áp cuộn dây	12VDC, 24VDC, 110VAC, 220VAC
Dòng định mức tiếp điểm	5A, 10A
Số lượng chân	8 chân tròn/dẹt, 11 chân tròn, 14 chân dẹt
Điện trở cách điện	Min. 100MΩ
Nhiệt độ làm việc	-25°C đến +55°C

3. Ưu điểm sản phẩm

Relay trung gian đóng vai trò là “cầu nối” an toàn, giúp cách ly phần mạch điều khiển điện áp thấp với mạch động lực điện áp cao. Sản phẩm có kích thước nhỏ gọn, dễ dàng thay thế và bảo trì, giúp tiết kiệm không gian trong tủ điện đáng kể.

4. Ứng dụng phổ biến

Sử dụng trong các tủ điện điều khiển PLC, biến tần.
Điều khiển đóng ngắt đèn tín hiệu, còi báo động.
Làm linh kiện trung gian kích hoạt khởi động từ cho động cơ công suất lớn.
Ứng dụng trong các hệ thống tự động hóa tòa nhà và dây chuyền sản xuất.

5. Bảng Tra Thông Số

Mã Sản Phẩm	Hãng Sản Xuất	Loại Tiếp Điểm	Ghi Chú
MY2N / MY4N	Omron (Nhật Bản)	8 chân / 14 chân	Phổ biến nhất tại Việt Nam
RXM2LB / RXM4LB	Schneider (Pháp)	2 C/O, 4 C/O	Độ bền cực cao
RU4S / RU2S	IDEC (Nhật Bản)	Dải áp rộng	Chống nhiễu tốt
JZX-22F	Chint (Trung Quốc)	Giá rẻ	Tối ưu chi phí

6. FAQ (Câu hỏi thường gặp)

Q: Relay trung gian khác gì với khởi động từ?
A: Relay trung gian dùng cho dòng điện nhỏ (dưới 10A) để truyền tín hiệu, trong khi khởi động từ dùng cho dòng lớn để chạy động cơ.

Q: Làm sao để biết cuộn dây relay là AC hay DC?
A: Bạn có thể xem thông số in trực tiếp trên vỏ nhựa hoặc màu sắc của đèn LED báo hiệu (thường xanh lá là DC, đỏ là AC).

Q: Tại sao relay của tôi nhanh hỏng tiếp điểm?
A: Có thể do bạn đang tải quá dòng định mức hoặc sử dụng cho tải cảm (motor) mà không có mạch dập hồ quang.

Q: Relay trung gian 8 chân và 14 chân khác nhau như thế nào?
A: Khác nhau ở số cặp tiếp điểm. 8 chân thường có 2 cặp (DPDT), 14 chân thường có 4 cặp (4PDT).

Q: Mua Relay trung gian tại TP.HCM ở đâu uy tín?
A: Thiết bị Bảo Ngân là đơn vị cung cấp Relay trung gian chính hãng Omron, Schneider, Idec với giá tốt nhất tại khu vực Tây Thạnh, TP.HCM.
