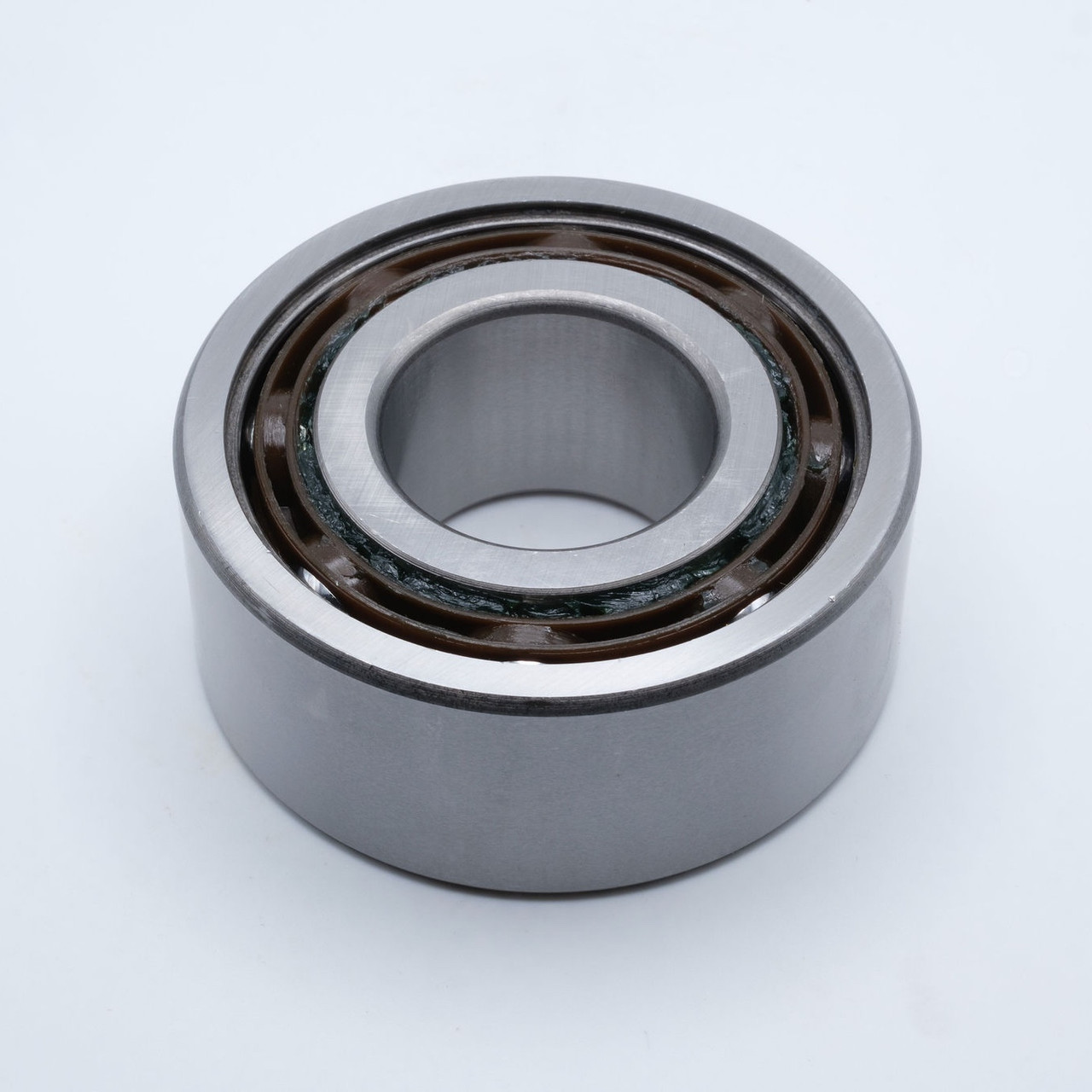

Vòng bi cầu 5203

Vòng bi cầu 5203 là loại vòng bi cầu tiếp xúc góc hai hàng (Double Row Angular Contact Ball Bearing).

Với cấu trúc hai hàng bi được sắp xếp đối xứng, sản phẩm có khả năng chịu tải trọng hỗn hợp cực tốt, bao gồm cả tải trọng hướng tâm và tải trọng hướng trục từ cả hai phía.

Thiết kế này mang lại độ cứng vững cao, chống lại momen lực lật và chiếm ít không gian hơn so với việc sử dụng hai vòng bi đơn ghép lại.

Thiết kế: Hai hàng bi tiếp xúc góc, kết cấu chắc chắn.
Tải trọng: Chịu lực đẩy dọc trục hai chiều và lực hướng tâm cường độ cao.
Độ ổn định: Độ cứng vững tuyệt vời, giảm độ rơ và rung lắc trục.
Tốc độ: Tối ưu hóa cho tốc độ quay cao và vận hành liên tục.
Bền bỉ: Tuổi thọ cao trong môi trường làm việc chịu áp lực lớn.

Mô tả
Đánh giá (0)

Vòng bi cầu 5203 là gì?

Vòng bi 5203 (bạc đạn 5203) được thiết kế đặc biệt để giải quyết các bài toán về không gian và tải trọng. Thay vì phải lắp đặt cặp vòng bi 7203 đối lưng (Back-to-back), mã 5203 tích hợp sẵn cấu trúc này vào một thân máy duy nhất với đường kính trong 17 mm. Đây là giải pháp định vị trục cực kỳ chính xác cho các chi tiết máy quay nhanh.

Các loại vòng bi 5203 (Biến thể đầy đủ)

Để đáp ứng các yêu cầu khắt khe của ngành cơ khí, vòng bi 5203 có các biến thể chính sau:

Biến thể về nắp chặn (Sealing):
- 5203 (Open): Loại không nắp, dùng cho các cụm trục bôi trơn bằng dầu hệ thống hoặc hộp số kín.
- 5203-ZZ: Có hai nắp chặn bằng sắt. Ngăn bụi bẩn công nghiệp xâm nhập và giữ mỡ bôi trơn, chịu nhiệt tốt.
- 5203-2RS (hoặc 2RSH/DDU): Có hai nắp cao su làm kín. Chống nước, bụi mịn và ngăn rò rỉ mỡ tuyệt đối, bảo vệ vòng bi trong môi trường khắc nghiệt.
Biến thể về khe hở và kỹ thuật (Technical):
- 5203/C3: Khe hở hướng tâm lớn hơn mức tiêu chuẩn, dành cho các ứng dụng sinh nhiệt cao hoặc tốc độ lớn.
- 5203 A: Thiết kế tối ưu hóa hình học bên trong, giúp tăng khả năng chịu tải dọc trục mà không ảnh hưởng đến tốc độ.
Biến thể về vòng cách (Cage):
- 5203-TN9 (hoặc TVH): Vòng cách nhựa Polyamide sợi thủy tinh cường lực. Giúp vòng bi vận hành siêu êm, giảm ma sát và tản nhiệt nhanh.
- 5203-M: Vòng cách bằng đồng thau, chuyên dùng cho các máy móc có độ rung động và va đập lớn.

Thông số kỹ thuật chi tiết của vòng bi 5203

Kích thước chuẩn quốc tế của mã 5203 (Lưu ý: Độ dày lớn hơn dòng 6203):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	17 mm
Đường kính ngoài (D)	40 mm
Độ dày/Chiều rộng (B)	17.5 mm
Góc tiếp xúc	Thường là 25° hoặc 32°
Tải trọng động ( $C$ )	~14.3 kN
Tải trọng tĩnh ( $C_0$ )	~9.15 kN
Trọng lượng	~100 gram
Giới hạn tốc độ	10,000 – 15,000 vòng/phút

Ưu điểm vượt trội của bạc đạn 5203

Chống lật trục xuất sắc: Cấu trúc hai hàng bi tạo ra sự ổn định tuyệt đối, ngăn chặn hiện tượng trục máy bị nghiêng khi chịu tải lệch tâm.
Khả năng chịu tải kép: Vừa chịu lực đè vừa chịu lực đẩy từ hai phía, giúp đơn giản hóa thiết kế cụm gối đỡ.
Vận hành chính xác: Độ rơ bên trong thấp giúp trục quay đạt độ đồng tâm cao, kéo dài tuổi thọ cho các linh kiện đi kèm.
Dễ dàng thay thế: Là mã chuẩn của các hãng danh tiếng SKF, NSK, FAG, NTN, KOYO.

Ứng dụng thực tế của vòng bi 5203

Nhờ cấu trúc chịu lực đặc thù $17 \times 40 \times 17.5$ mm, mã 5203 xuất hiện trong:

Bơm ly tâm: Chịu lực dọc trục sinh ra từ cánh quạt.
Máy nén khí: Đảm bảo trục quay không bị dao động ở tốc độ cao.
Hộp số & Động cơ ô tô: Các vị trí trục truyền động chịu lực xéo.
Máy công cụ CNC: Các cụm trục chính yêu cầu độ cứng vững cao.
Máy nông nghiệp: Hệ thống truyền động gặt đập yêu cầu sự bền bỉ dưới tải trọng hỗn hợp.
