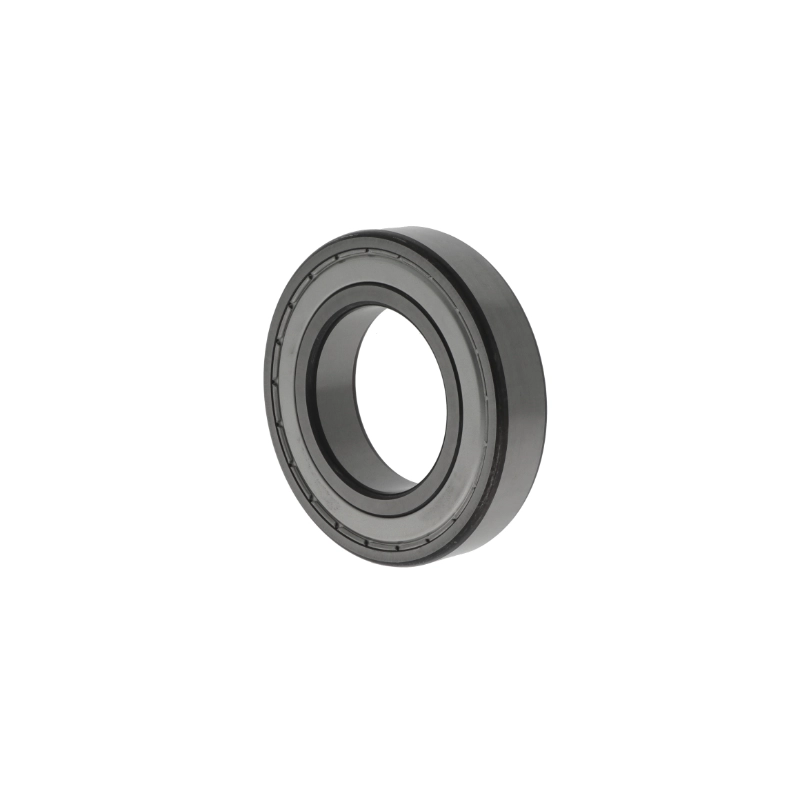

Vòng bi cầu 214-Z

Vòng bi cầu 214-Z là loại vòng bi cầu một hàng rãnh sâu công suất trung bình, được trang bị một nắp chắn bụi bằng thép (Z) ở một bên mặt. Với rãnh lăn được gia công siêu tinh xảo, sản phẩm cho phép vận hành ổn định ở tốc độ cao, chịu được tải trọng hướng tâm lớn và tải trọng hướng trục nhẹ. Thiết kế nắp đơn đặc biệt hữu ích cho các cụm trục gối đỡ, nơi một mặt cần ngăn bụi bẩn bên ngoài, mặt còn lại hở để tiếp nhận dầu bôi trơn hệ thống.

Thiết kế: Rãnh sâu hàng đơn, kết cấu thép tôi luyện cứng vững.
Tải trọng: Khả năng chịu tải hướng tâm ưu việt cho các trục máy lớn.
Tốc độ: Vận hành mượt mà ở vòng quay lớn với ma sát tối thiểu.
Bảo vệ: Nắp sắt chịu nhiệt tốt, bảo vệ bi thép khỏi các mảnh vụn công nghiệp.

Mô tả
Đánh giá (0)

Vòng bi cầu 214-Z là gì?

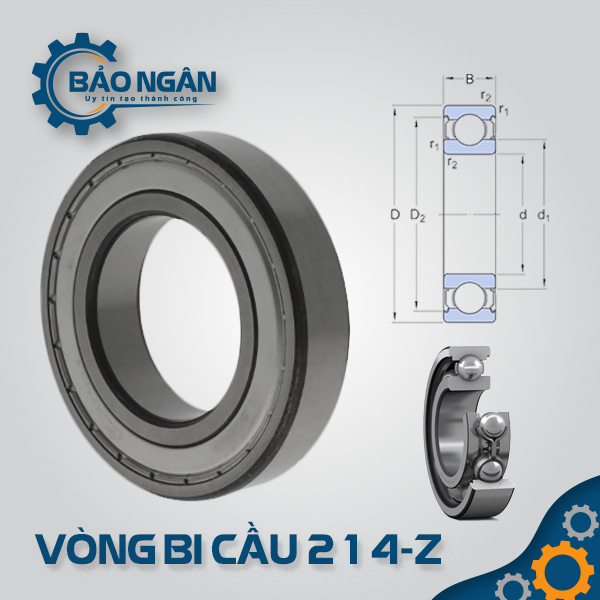

cấu tạo vòng bi cầu 1 dãy

Vòng bi 214-Z (bạc đạn 214-Z/6214-Z) có đường kính trong 70 mm. Đây là linh kiện quan trọng trong các hệ thống truyền động hạng nặng. Ký hiệu -Z có nghĩa là chỉ có 1 nắp sắt. Nếu ứng dụng của bạn yêu cầu sự kín khít tuyệt đối và không muốn bảo trì mỡ bôi trơn định kỳ, bạn nên cân nhắc sử dụng mã 214-ZZ (6214-2Z).

Các loại vòng bi 214 / 6214 (Biến thể đầy đủ)

Vòng bi cầu 214-Z

Để thay thế chính xác hoặc tối ưu hóa cho máy móc, bạn có các lựa chọn biến thể sau:

Biến thể về nắp chặn (Sealing):
- 214 (Open): Loại hở hoàn toàn, chuyên dùng trong hộp số ngâm dầu hoặc hệ thống bôi trơn cưỡng bức.
- 214-Z: Có 1 nắp sắt (mã bạn yêu cầu). Phù hợp cho các vị trí lắp ráp mà mặt trong đã có dầu bôi trơn.
- 214-ZZ (hoặc 2Z): Có 2 nắp sắt hai bên. Phổ biến cho các motor điện công suất lớn, tản nhiệt tốt.
- 214-RS / 2RS (hoặc DDU/LLU): Có 1 hoặc 2 nắp chặn cao su. Chống nước, hơi ẩm và bụi mịn xâm nhập tuyệt đối.
Biến thể về khe hở kỹ thuật (Clearance):
- 214/C3 (6214/C3): Khe hở hướng tâm lớn hơn mức chuẩn. Đây là biến thể cực kỳ phổ biến cho các motor điện chạy liên tục, giúp tránh bó kẹt khi trục bị giãn nở nhiệt.
Biến thể về vòng cách (Cage):
- 214-M (6214-M): Vòng cách bằng đồng thau. Dùng cho môi trường rung động mạnh, va đập hoặc nhiệt độ cực cao.
- 214-MA: Vòng cách đồng hướng tâm, dẫn hướng bởi vòng ngoài.

Thông số kỹ thuật chi tiết của vòng bi 214-Z

Kích thước chuẩn quốc tế của mã 214/6214 ( $70 \times 125 \times 24$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	70 mm
Đường kính ngoài (D)	125 mm
Độ dày/Chiều rộng (B)	24 mm
Trọng lượng	~1.05 kg
Tải trọng tĩnh ( $C_0$ )	~45 kN
Tải trọng động ( $C$ )	~63.7 kN
Tốc độ giới hạn	5,000 – 7,500 vòng/phút

Ưu điểm vượt trội của bạc đạn 214-Z

Chịu tải trọng nặng: Với kích thước lớn và cấu tạo rãnh sâu, 214-Z có thể gánh vác tải trọng hướng tâm từ các trục máy công nghiệp hạng nặng một cách bền bỉ.
Độ bền cơ học cao: Được sản xuất từ thép Crom tinh luyện chất lượng cao (SAE 52100), chống mài mòn và chịu áp lực tốt.
Vận hành ổn định: Độ đồng tâm cao giúp giảm thiểu rung động, bảo vệ các chi tiết khác như trục và phớt chắn dầu.
Linh hoạt bảo trì: Thiết kế 1 nắp sắt cho phép bôi trơn bổ sung từ mặt hở mà không cần tháo rời nắp đậy, kéo dài tuổi thọ vòng bi.

Ứng dụng thực tế của vòng bi 214-Z

Kích thước $70 \times 125 \times 24$ mm khiến 214-Z là linh kiện không thể thiếu trong:

Động cơ điện: Các loại motor công suất lớn từ 15kW đến 45kW.
Máy nông nghiệp: Các trục truyền động chính trong máy gặt, máy kéo lớn.
Hộp số công nghiệp: Các vị trí trục trung gian yêu cầu chịu tải hỗn hợp.
Máy nén khí & Bơm: Các dòng bơm ly tâm trục đứng và máy nén khí hạng nặng.
Băng tải: Các rulo truyền động trong hệ thống băng tải khai thác khoáng sản.

Tại sao nên mua Vòng Bi 214-Z tại Thiết bị Bảo Ngân?

Hàng chính hãng uy tín: Sẵn kho đầy đủ từ các thương hiệu SKF, NSK, FAG, KOYO, NTN.
Đầy đủ chứng từ: Cung cấp CO, CQ cho các đơn vị làm dự án và nhà máy.
Tư vấn chuyên sâu: Đội ngũ kỹ thuật hỗ trợ chọn đúng khe hở (C3) và loại mỡ bôi trơn phù hợp với từng ứng dụng cụ thể.
