Vòng bi cầu 626-Z

Vòng bi cầu 626-Z là loại vòng bi cầu một hàng rãnh sâu kích thước nhỏ (Miniature Bearing), được trang bị một nắp chắn bụi bằng thép (Z) ở một bên mặt. Sản phẩm được thiết kế để vận hành ở tốc độ quay cực cao với lực ma sát thấp và độ êm ái tối đa. Với nắp sắt đơn, vòng bi giúp ngăn chặn bụi bẩn xâm nhập từ một phía, đồng thời mặt hở còn lại cho phép bôi trơn bổ sung hoặc kiểm tra tình trạng bi dễ dàng.

Thiết kế: Nhỏ gọn, tiết diện mỏng, tối ưu cho các thiết bị cầm tay.
Ma sát: Rất thấp, giúp tiết kiệm năng lượng và vận hành mát mẻ.
Tốc độ: Khả năng đáp ứng vòng quay siêu cao (lên đến 35,000 vòng/phút).
Độ chính xác: Gia công tinh xảo giúp giảm thiểu rung động và tiếng ồn.

Mô tả
Đánh giá (0)

Vòng bi cầu 626-Z là gì?

cấu tạo vòng bi cầu 1 dãy

Vòng bi 626-Z (bạc đạn 626-Z) có đường kính trong 6 mm. Đây là mã vòng bi “quốc dân” trong phân khúc motor nhỏ và dụng cụ cầm tay. Ký hiệu -Z có nghĩa là vòng bi chỉ có 1 nắp sắt. Tùy thuộc vào yêu cầu kín khít của thiết bị, bạn có thể cân nhắc các biến thể có 2 nắp để không cần bảo trì.

Các loại vòng bi 626 (Biến thể đầy đủ)

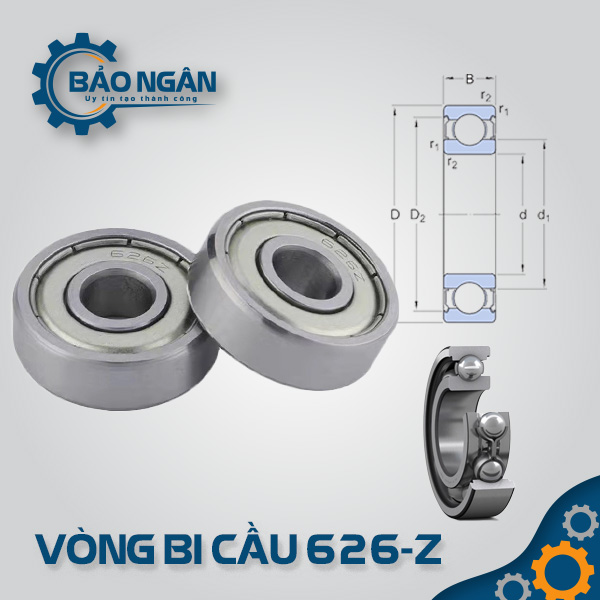

Vòng bi cầu 626-Z

Để thay thế chính xác hoặc nâng cấp cho 626-Z, bạn có các lựa chọn sau:

Biến thể về nắp chặn (Sealing):
- 626 (Open): Loại hở hoàn toàn, không nắp. Dùng cho các chi tiết máy ngâm hoàn toàn trong dầu bôi trơn.
- 626-Z: Có 1 nắp sắt (mã bạn yêu cầu). Phù hợp nếu một mặt được che chắn bởi vỏ máy.
- 626-ZZ (hoặc 2Z): Có 2 nắp sắt hai bên. Đây là dòng phổ biến nhất cho các motor khô, tản nhiệt tốt và tốc độ cao.
- 626-RS / 2RS (hoặc DDU/LLU): Có 1 hoặc 2 nắp chặn cao su. Chống bụi mịn và nước tuyệt đối, bảo vệ mỡ bôi trơn bên trong lâu dài.
Biến thể về khe hở kỹ thuật (Clearance):
- 626/C3: Có độ rơ hướng tâm lớn hơn mức chuẩn. Dùng cho các động cơ quay nhanh, sinh nhiệt cao để tránh bó kẹt khi trục giãn nở.
Biến thể về vật liệu đặc biệt:
- W 626 / S 626 (Stainless Steel): Làm từ thép không gỉ (Inox), chuyên dùng cho máy y tế, thực phẩm hoặc nơi có độ ẩm cao.
Biến thể về vòng cách (Cage):
- 626-TN9: Vòng cách nhựa Polyamide, giúp vòng bi vận hành siêu êm và nhẹ hơn vòng cách sắt thông thường.

Thông số kỹ thuật chi tiết của vòng bi 626-Z

Kích thước chuẩn quốc tế của mã 626 ( $6 \times 19 \times 6$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	6 mm
Đường kính ngoài (D)	19 mm
Độ dày/Chiều rộng (B)	6 mm
Trọng lượng	~8.1 gram
Tải trọng tĩnh ( $C_0$ )	~1.05 kN
Tải trọng động ( $C$ )	~2.34 kN
Tốc độ giới hạn	28,000 – 38,000 vòng/phút

Ưu điểm vượt trội của bạc đạn 626-Z

Thiết kế siêu nhỏ gọn: Với độ dày chỉ 6 mm, nó là linh kiện lý tưởng cho các cụm trục máy thu nhỏ và tinh vi.
Độ rung siêu thấp: Quy trình mài rãnh bi chính xác giúp vòng bi vận hành cực kỳ yên tĩnh, đặc biệt quan trọng cho các thiết bị âm thanh hoặc gia dụng cao cấp.
Vận hành bền bỉ: Được làm từ thép Crom tinh luyện, dù kích thước nhỏ nhưng vẫn chịu được cường độ quay lớn liên tục.
Linh hoạt bảo trì: Thiết kế 1 nắp sắt cho phép bạn vệ sinh và bổ sung loại mỡ chuyên dụng mà không phải tháo dỡ nắp đậy mặt kia.

Ứng dụng thực tế của vòng bi 626-Z

Kích thước $6 \times 19 \times 6$ mm giúp 626-Z có mặt trong:

Điện gia dụng: Motor quạt máy siêu nhỏ, quạt tản nhiệt tủ lạnh, máy hút bụi cầm tay.
Mô hình & Đồ chơi: Motor xe điều khiển (RC), máy bay mô hình, các trục khớp nối robot.
Thiết bị văn phòng: Máy in, máy photocopy, các con lăn truyền tải giấy.
Dụng cụ điện cầm tay: Máy mài khuôn mini, máy khoan mạch điện tử.

Tại sao nên mua Vòng Bi 626-Z tại Thiết bị Bảo Ngân?

Đầy đủ thương hiệu uy tín: Sẵn kho mã 626-Z từ SKF, NSK, NMB (Chuyên dòng nhỏ), FAG, KOYO.
Giá thành tối ưu: Chính sách giá tốt cho khách hàng mua số lượng lớn để sản xuất hoặc sửa chữa.
Tư vấn chuyên sâu: Hỗ trợ bạn chọn đúng loại nắp chắn và khe hở (C3) để motor chạy bền nhất.
