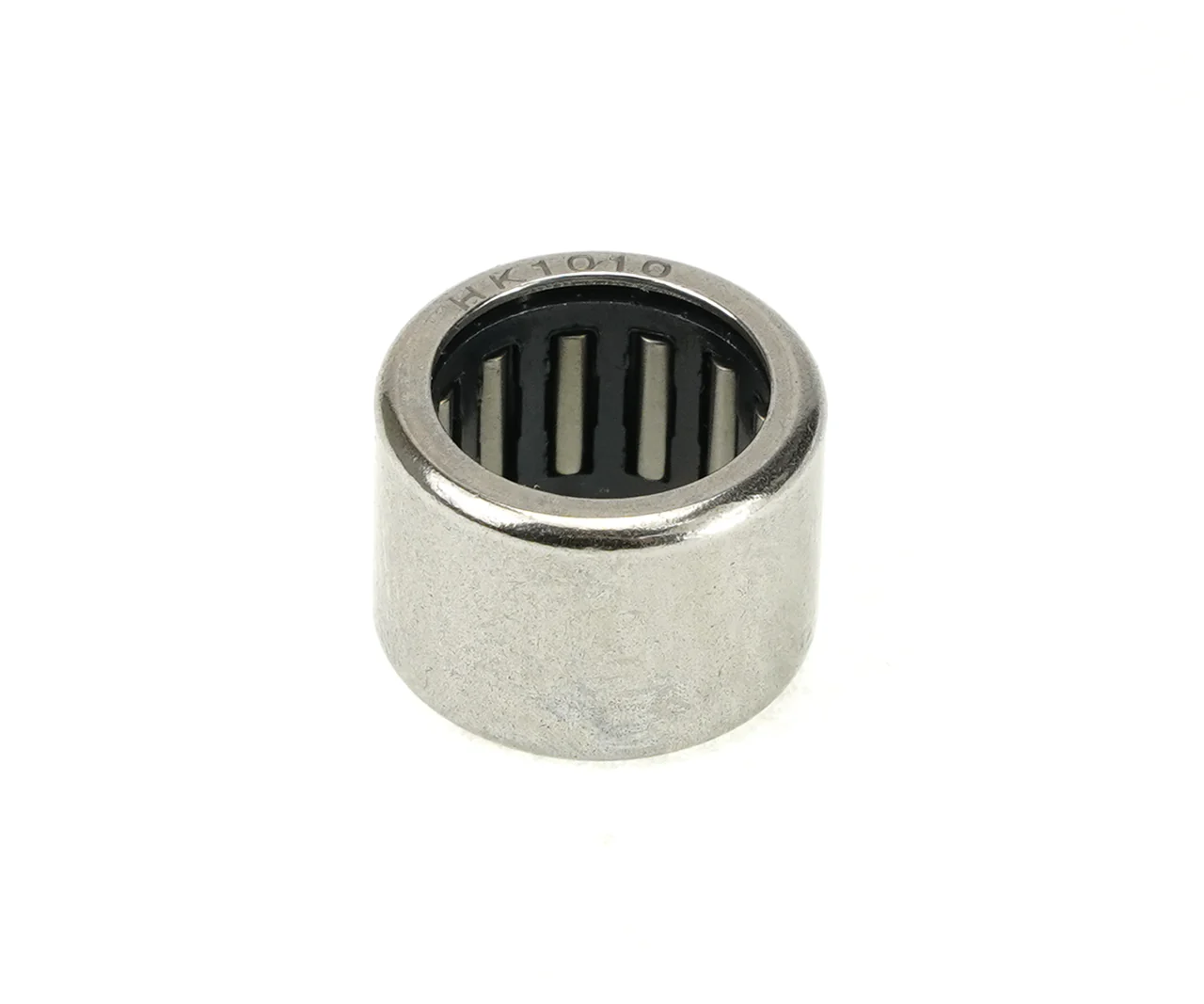

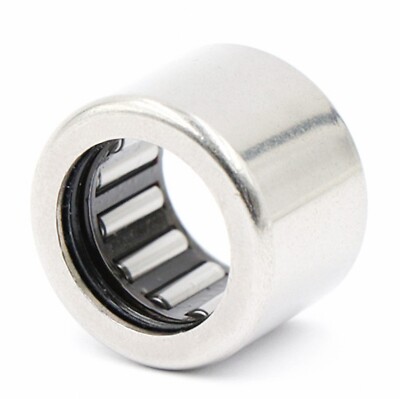

Vòng bi đũa kim HK 1010

Mô tả sản phẩm: Vòng bi HK 1010 là gì?

Vòng bi HK 1010 (bạc đạn kim HK 1010) có đường kính trong (đường kính trục) 10 mm. Điểm đặc trưng của dòng HK là độ dày thành cực mỏng, khiến đường kính ngoài chỉ là 14 mm và chiều rộng là 10 mm. Vì thiết kế không có vòng trong đi kèm, các con lăn kim sẽ lăn trực tiếp trên bề mặt trục máy. Điều này đòi hỏi trục máy phải được tôi cứng và mài bóng đạt độ nhám bề mặt tiêu chuẩn để đảm bảo tuổi thọ vòng bi. Nếu trục là vật liệu mềm, bạn cần lắp thêm một vòng trong (Inner Ring) tương ứng.

Các loại vòng bi đũa kim HK 1010 (Biến thể đầy đủ)

Tùy vào nhu cầu bôi trơn và bảo vệ vị trí lắp đặt, bạn có các lựa chọn biến thể:

• Biến thể về cấu tạo đầu (End types):

  • HK 1010: Hai đầu hở hoàn toàn (mã bạn đang yêu cầu). Dùng cho trục xuyên suốt, cho phép dầu bôi trơn lưu thông dễ dàng.

  • BK 1010: Một đầu kín (Closed end). Dùng để bịt kín đầu trục, ngăn rò rỉ chất bôi trơn và bảo vệ trục khỏi bụi bẩn bên ngoài.

• Biến thể về nắp chặn (Seals):

  • HK 1010-RS: Có 1 nắp chặn cao su ở một phía để ngăn bụi thô xâm nhập.

  • HK 1010-2RS: Có 2 nắp chặn cao su ở hai phía, giúp chống bụi mịn và giữ mỡ bôi trơn tối ưu bên trong.

• Biến thể về vòng cách (Cage):

  • HK 1010 (Steel cage): Vòng cách bằng thép dập tiêu chuẩn, chịu nhiệt độ cao và bền bỉ trong môi trường công nghiệp.

  • HK 1010-TN: Vòng cách nhựa Polyamide giúp vận hành siêu êm, giảm tiếng ồn và ma sát ở tốc độ cao.

• Phụ kiện bổ trợ:

  • IR 7x10x10.5: Vòng trong (Inner Ring) tương ứng nếu trục máy của bạn không thể gia công nhiệt để đạt độ cứng cần thiết.

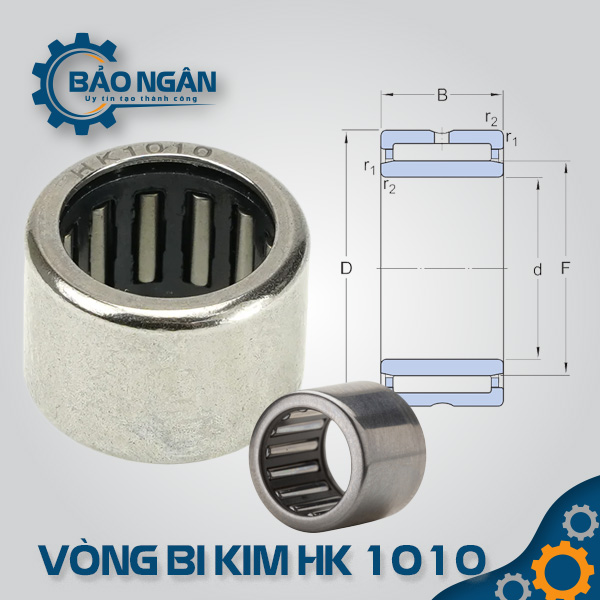

Thông số kỹ thuật chi tiết của vòng bi HK 1010

Kích thước chuẩn quốc tế của mã HK 1010 ($10 \times 14 \times 10$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (Fw)	10 mm
Đường kính ngoài (D)	14 mm
Chiều rộng/Độ dày (C)	10 mm
Trọng lượng	~4.2 gram
Tải trọng tĩnh ($C_0$)	~6.4 kN
Tải trọng động ($C$)	~5.3 kN
Tốc độ giới hạn (với mỡ)	~16,000 vòng/phút
Tốc độ giới hạn (với dầu)	~24,000 vòng/phút

Ưu điểm vượt trội của bạc đạn HK 1010

1. Tiết kiệm không gian tuyệt đối: Với độ dày thành siêu mỏng, nó giúp thu nhỏ tối đa kích thước vỏ máy mà không làm giảm khả năng chịu lực của trục.

2. Khả năng chịu tải mạnh mẽ: Cấu trúc nhiều con lăn kim giúp phân bổ tải trọng hướng tâm trên bề mặt lớn, chịu lực tốt hơn hẳn vòng bi cầu cùng kích cỡ ngoài.

3. Vận hành chính xác: Vòng ngoài dập từ thép tấm tinh luyện giúp ôm khít vào lỗ gối đỡ, đảm bảo độ đồng tâm cao cho các trục quay nhỏ.

4. Tính kinh tế: Là giải pháp thay thế hiệu quả giúp giảm chi phí vật liệu và trọng lượng tổng thể của thiết bị cầm tay.

Ứng dụng thực tế của vòng bi HK 1010

Kích thước $10 \times 14 \times 10$ mm khiến HK 1010 được sử dụng rộng rãi trong:

• Điện tử & Đồ gia dụng: Motor quạt, máy hút bụi cầm tay, máy xay cầm tay mini.

• Dụng cụ điện cầm tay: Trục truyền lực trong máy khoan, máy cắt, máy mài mini.

• Công nghiệp ô tô & xe máy: Các bộ phận điều khiển, hộp số nhỏ, các trục khớp nối tay ga.

• Thiết bị văn phòng: Trục cuốn giấy trong máy in, máy photocopy, thiết bị scan.

Tại sao nên mua Vòng Bi HK 1010 tại Thiết bị Bảo Ngân?

• Hàng sẵn kho chuyên dụng: Đầy đủ các hãng uy tín như INA (Đức), IKO (Nhật), SKF, NSK, NTN.

• Cam kết kỹ thuật: Đảm bảo đúng kích thước $10 \times 14 \times 10$ mm, hàng mới 100%, đúng dung sai tiêu chuẩn quốc tế.

• Tư vấn tận tâm: Hỗ trợ kỹ thuật về phương pháp lắp đặt ép nguội để tránh làm biến dạng vòng ngoài mỏng của mã HK 1010.
