Vòng bi đũa kim HK 4521

Vòng bi HK 4521 là gì?

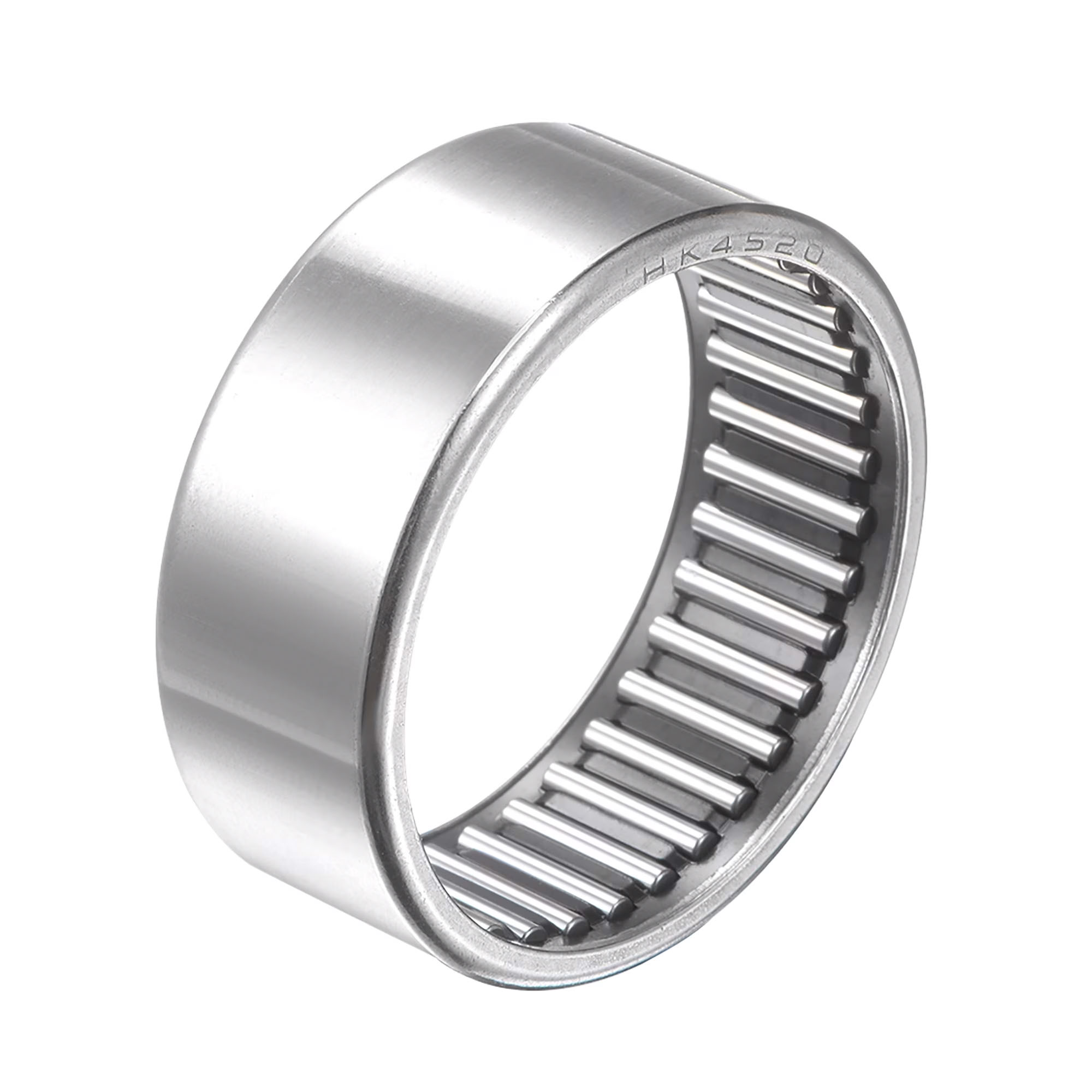

Vòng bi HK 4521 (bạc đạn kim HK 4521) có đường kính trong (đường kính trục) 45 mm. Điểm vượt trội của dòng HK là độ dày thành rất mỏng, giúp đường kính ngoài chỉ đạt 52 mm và chiều rộng là 21 mm. Vì thiết kế không bao gồm vòng trong, các con lăn kim sẽ lăn trực tiếp trên bề mặt trục máy. Điều này đòi hỏi trục máy phải được gia công tôi cứng và mài bóng đạt chuẩn để đảm bảo tuổi thọ vận hành. Trong trường hợp trục không thể gia nhiệt, bạn cần lắp thêm vòng trong (Inner Ring) tương ứng để làm mặt lăn cho bi.

Các loại vòng bi đũa kim HK 4521 (Biến thể đầy đủ)

Tùy vào nhu cầu che chắn và điều kiện bôi trơn thực tế, bạn có các lựa chọn biến thể:

• Biến thể về cấu tạo đầu (End types):

  • HK 4521: Hai đầu hở hoàn toàn (mã bạn đang yêu cầu). Dùng cho trục xuyên suốt, cho phép dầu bôi trơn hệ thống lưu thông dễ dàng.

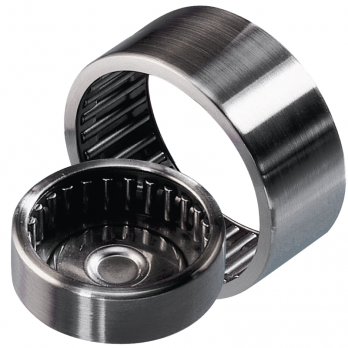

  • BK 4521: Một đầu kín (Closed end). Dùng để bịt kín đầu trục, ngăn rò rỉ mỡ và bảo vệ trục khỏi tác động môi trường.

• Biến thể về nắp chặn (Seals):

  • HK 4521-RS: Tích hợp 1 nắp chặn cao su ở một phía để ngăn bụi bẩn và giữ mỡ bôi trơn.

  • HK 4521-2RS: Tích hợp 2 nắp chặn cao su ở hai phía, bảo vệ tối đa hệ thống đũa kim trong môi trường nhiều tạp chất.

• Biến thể về vòng cách (Cage):

  • HK 4521 (Steel cage): Vòng cách bằng thép tiêu chuẩn, chịu được nhiệt độ cao và tải trọng va đập mạnh.

  • HK 4521-TN: Vòng cách nhựa Polyamide giúp vận hành êm ái hơn và giảm ma sát ở tốc độ vòng quay cao.

• Phụ kiện đi kèm:

  • IR 40x45x21: Vòng trong (Inner Ring) tương ứng nếu trục máy của bạn là trục mềm không đạt độ cứng bề mặt.

Thông số kỹ thuật chi tiết của vòng bi HK 4521

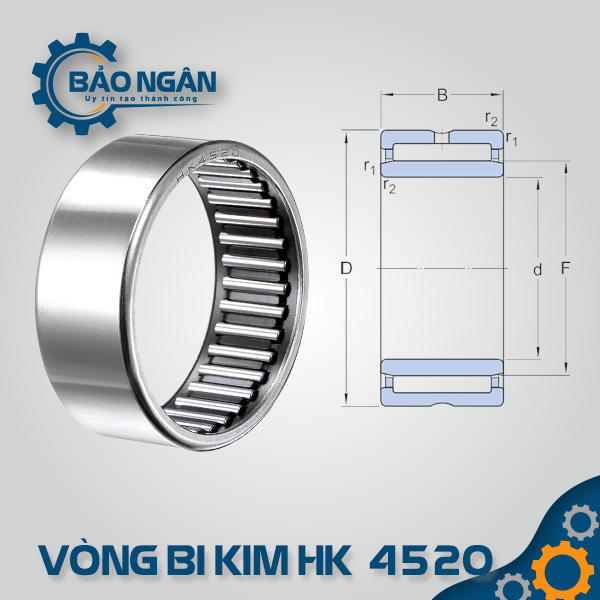

Kích thước chuẩn quốc tế của mã HK 4521 ($45 \times 52 \times 21$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (Fw)	45 mm
Đường kính ngoài (D)	52 mm
Chiều rộng/Độ dày (C)	21 mm
Trọng lượng	~71 gram
Tải trọng tĩnh ($C_0$)	~78 kN
Tải trọng động ($C$)	~36.5 kN
Tốc độ giới hạn (với mỡ)	~5,500 vòng/phút
Tốc độ giới hạn (với dầu)	~8,500 vòng/phút

Ưu điểm vượt trội của bạc đạn HK 4521

1. Tiết kiệm không gian cực lớn: Với đường kính trục 45 mm nhưng độ dày thành chỉ 3.5 mm, nó giúp thu nhỏ tối đa kích thước cụm gối đỡ trục.

2. Sức mạnh chịu tải hàng đầu: Cấu trúc đũa kim cho phép chịu tải hướng tâm cực lớn, phù hợp cho các trục máy công nghiệp hạng nặng.

3. Vận hành ổn định: Vòng ngoài dập từ thép tấm tinh luyện giúp ôm khít vào lỗ gối đỡ, triệt tiêu các rung động không mong muốn.

4. Tính kinh tế: Giảm đáng kể trọng lượng và chi phí vật liệu cho các chi tiết gối đỡ so với việc sử dụng vòng bi đũa đúc dày.

Ứng dụng thực tế của vòng bi HK 4521

Kích thước $45 \times 52 \times 21$ mm khiến HK 4521 trở thành linh kiện quan trọng trong:

• Công nghiệp ô tô hạng nặng: Hộp số xe tải, trục truyền động và các khớp nối công suất lớn.

• Máy xây dựng & Khai khoáng: Các cụm trục trong máy xúc, máy ủi và hệ thống ròng rọc chịu tải cao.

• Máy công nghiệp nặng: Máy ép thủy lực, máy cán thép, hệ thống băng tải chịu tải trọng ép lớn.

• Thiết bị nâng hạ: Các gối đỡ trục trong tời kéo, cần trục và thiết bị xếp dỡ tại cảng.

Tại sao nên mua Vòng Bi HK 4521 tại Thiết bị Bảo Ngân?

• Hàng sẵn kho chuyên dụng: Đầy đủ các hãng uy tín toàn cầu như INA (Đức), IKO (Nhật), SKF, NSK, NTN.

• Cam kết kỹ thuật: Đảm bảo đúng kích thước $45 \times 52 \times 21$ mm, hàng mới 100%, đúng tiêu chuẩn dung sai lắp máy công nghiệp.

• Tư vấn tận tâm: Đội ngũ kỹ thuật giàu kinh nghiệm hỗ trợ phương pháp lắp đặt ép nhiệt hoặc ép nguội để đảm bảo vòng bi vận hành mượt mà nhất.
