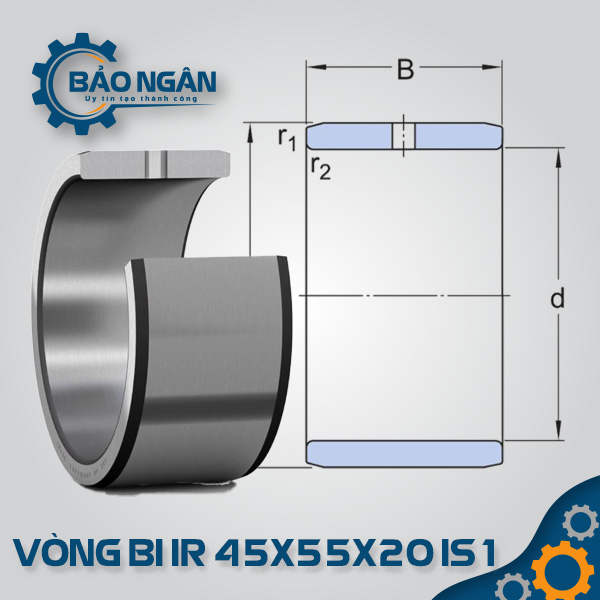

Vòng trong có lỗ dầu IR 45x55x20 IS1

Vòng trong IR 45x55x20 IS1 là một vòng thép hình trụ được chế tác từ thép hợp kim Crom tinh luyện, gia công nhiệt luyện đạt độ cứng bề mặt tối ưu (HRC 58-64). Điểm khác biệt lớn nhất của hậu tố IS1 chính là sự xuất hiện của lỗ tra dầu được khoan chính xác xuyên qua thân vòng trong. Thiết kế này cho phép mỡ hoặc dầu bôi trơn từ bên trong trục máy đi thẳng lên bề mặt lăn, giúp giảm ma sát và tản nhiệt trực tiếp cho các con lăn kim. Đây là giải pháp hoàn hảo cho các cụm trục máy 45 mm yêu cầu bôi trơn liên tục và vận hành ở tốc độ cao.

Thiết kế: Dạng vòng trụ chính xác, tích hợp 1 lỗ tra dầu (IS1) trên thân.
Chức năng: Làm mặt lăn thay thế cho bề mặt trục và hỗ trợ đường dẫn bôi trơn nội bộ.
Độ bền: Khả năng chịu mài mòn và áp lực ép cực tốt nhờ cấu trúc thép nhiệt luyện chuyên dụng.
Lắp đặt: Thường được ép chặt lên trục, yêu cầu lỗ dầu trên vòng trong phải trùng khớp với đường dầu trên trục máy.

Mô tả
Đánh giá (0)

Vòng trong IR 45x55x20 IS1 là gì?

Vòng trong IR 45x55x20 IS1 (bạc đạn kim IR 45x55x20 IS1) có kích thước định danh chuẩn quốc tế với đường kính trong (lỗ trục) là 45 mm, đường kính ngoài (mặt lăn) là 55 mm và chiều rộng là 20 mm. Nhờ bề mặt lăn được mài bóng siêu tinh xảo ( $R_a \le 0.2 \mu m$ ), sản phẩm giúp các bộ vòng bi kim như NK 55/20 hoặc RNA 4909 hoạt động cực kỳ êm ái. Hậu tố IS1 giúp giải quyết bài toán bôi trơn cho các vị trí khuất, nơi mà việc tra mỡ từ bên ngoài khó tiếp cận, đảm bảo tuổi thọ vòng bi được kéo dài tối đa.

Các biến thể của Vòng trong IR 45x55x20 (Biến thể đầy đủ)

Tùy vào hệ thống bôi trơn và yêu cầu thiết kế, bạn có thể lựa chọn các biến thể:

Biến thể về bôi trơn:
- IR 45x55x20 IS1: Có 1 lỗ tra dầu xuyên tâm (mã bạn đang yêu cầu).
- ISR 45x55x20: Biến thể có cả lỗ tra dầu và rãnh dầu (oil groove) chạy vòng quanh bề mặt ngoài, giúp phân bổ chất bôi trơn đều hơn cho toàn bộ hệ thống đũa kim.
- IR 45x55x20: Loại tiêu chuẩn bề mặt trơn nhẵn hoàn toàn, không có lỗ dầu.
Biến thể về chiều rộng:
- IR 45x55x25 / IR 45x55x17: Các mã có cùng đường kính nhưng chiều rộng thay đổi để phù hợp với độ dài con lăn kim tương ứng.
Biến thể về chất liệu:
- IR 45x55x20 SS: Phiên bản thép không gỉ, dùng cho máy móc ngành thực phẩm hoặc môi trường ẩm ướt, hóa chất.
Dòng tiết kiệm:
- LR 45x55x20: Dòng LR có dung sai lỏng hơn dòng IR, bề mặt không được mài bóng kỹ bằng, phù hợp cho các ứng dụng tải nhẹ để giảm chi phí.

Thông số kỹ thuật chi tiết của vòng trong IR 45x55x20 IS1

Kích thước chuẩn quốc tế của mã IR 45x55x20 IS1 ( $45 \times 55 \times 20$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	45 mm
Đường kính ngoài (F)	55 mm
Chiều rộng (B)	20 mm
Tính năng đặc biệt	Lỗ tra dầu xuyên tâm (IS1)
Trọng lượng	~0.12 kg
Độ cứng bề mặt	HRC 58 – 64
Vật liệu	Thép Crom (GCR15)

Ưu điểm vượt trội của vòng trong IR 45x55x20 IS1

Hệ thống bôi trơn thông minh: Lỗ dầu IS1 cho phép bôi trơn trực tiếp vào vị trí làm việc của con lăn, giúp máy chạy mát hơn và giảm thiểu nguy cơ cháy vòng bi do thiếu mỡ.
Bảo vệ trục máy tuyệt đối: Ngăn chặn sự mài mòn trực tiếp lên trục 45 mm. Khi có dấu hiệu mòn, bạn chỉ cần thay vòng trong thay vì phải gia công lại toàn bộ trục máy đắt tiền.
Độ chính xác vận hành cao: Mặt lăn được gia công mài bóng chính xác, giúp triệt tiêu rung động và tiếng ồn khi vòng bi quay ở tốc độ cao.
Chống biến dạng tốt: Thép chịu lực tinh luyện giúp vòng trong giữ vững hình dạng chuẩn xác ngay cả khi bị ép chặt vào trục với dung sai lớn.

Ứng dụng thực tế của vòng trong IR 45x55x20 IS1

Kích thước $45 \times 55 \times 20$ mm và tính năng IS1 khiến mã này cực kỳ quan trọng trong:

Kết hợp với vòng bi kim: Dùng cho các mã như NK 55/20, RNA 4909, RNA 4809 để tạo thành bộ vòng bi hoàn chỉnh cho trục 45 mm.
Thiết bị thủy lực: Các trục bơm và motor thủy lực nơi dầu thủy lực được tận dụng để bôi trơn trực tiếp thông qua lỗ IS1.
Máy công cụ & Cơ khí: Trục chính máy tiện, máy phay công suất trung bình yêu cầu bôi trơn tự động từ trong trục.
Hộp số công nghiệp: Các vị trí bánh răng hành tinh hoặc trục trung gian yêu cầu cấp dầu liên tục vào mặt lăn.
