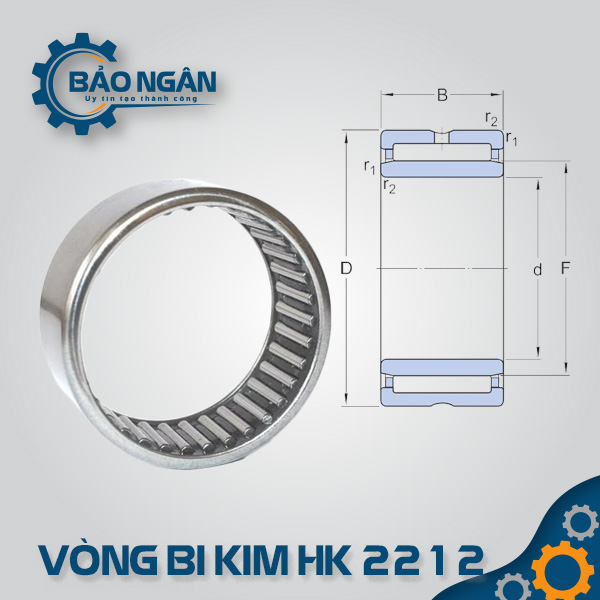

Vòng bi đũa kim HK 2212

Vòng bi HK 2212 là loại vòng bi đũa kim vòng ngoài dập mỏng, hai đầu hở, được thiết kế để tối ưu hóa không gian lắp đặt theo phương hướng tâm. Với cấu trúc gồm nhiều con lăn hình kim có diện tích tiếp xúc lớn, sản phẩm mang lại khả năng chịu tải hướng tâm vượt trội so với các loại vòng bi cầu cùng kích thước ngoài. Đây là linh kiện quan trọng trong các cụm trục máy yêu cầu sự tinh gọn, độ cứng vững cao và vận hành bền bỉ ở tốc độ trung bình đến cao.

Thiết kế: Vòng ngoài dập mỏng, tiết diện thấp, giúp thu nhỏ kích thước vỏ máy.
Tải trọng: Chịu tải hướng tâm cực tốt nhờ phân bổ lực trên các con lăn kim dài.
Tốc độ: Vận hành ổn định, ma sát thấp giúp giảm sinh nhiệt trên trục.
Lắp đặt: Được ép trực tiếp vào lỗ gối đỡ, vòng ngoài tự định vị chắc chắn nhờ lực ép căng

Mô tả
Đánh giá (0)

Vòng bi HK 2212 là gì?

Vòng bi HK 2212 (bạc đạn kim HK 2212) có đường kính trong (đường kính trục) 22 mm. Điểm đặc trưng của dòng HK là độ dày thành cực mỏng, khiến đường kính ngoài chỉ là 28 mm và chiều rộng là 12 mm. Vì không có vòng trong đi kèm, các con lăn kim sẽ lăn trực tiếp trên bề mặt trục máy. Điều này đòi hỏi trục máy phải được tôi cứng và mài bóng đạt độ nhám bề mặt tiêu chuẩn. Nếu trục là vật liệu mềm, bạn cần lắp thêm một vòng trong (Inner Ring) để bảo vệ trục và đảm bảo hiệu suất quay.

Các loại vòng bi đũa kim HK 2212 (Biến thể đầy đủ)

Tùy vào nhu cầu bôi trơn và bảo vệ, bạn có các lựa chọn biến thể sau:

Biến thể về cấu tạo đầu (End types):
- HK 2212: Hai đầu hở hoàn toàn (mã bạn đang yêu cầu). Dùng cho trục xuyên suốt, dễ dàng bôi trơn từ hệ thống dầu trung tâm.
- BK 2212: Một đầu kín (Closed end). Dùng để bịt kín đầu trục, ngăn rò rỉ dầu và bảo vệ trục khỏi tác động bên ngoài.
Biến thể về nắp chặn (Seals):
- HK 2212-RS: Có 1 nắp chặn cao su ở một phía để ngăn bụi thô.
- HK 2212-2RS: Có 2 nắp chặn cao su ở hai phía, giúp chống bụi mịn và giữ mỡ bôi trơn tối ưu.
Biến thể về vòng cách (Cage):
- HK 2212 (Steel cage): Vòng cách bằng thép dập tiêu chuẩn, chịu nhiệt độ cao và bền bỉ trong môi trường công nghiệp nặng.
- HK 2212-TN: Vòng cách nhựa Polyamide giúp vận hành siêu êm và giảm tiếng ồn động cơ.
Phụ kiện bổ trợ:
- IR 17x22x12: Vòng trong (Inner Ring) tương ứng nếu trục máy của bạn không thể gia công nhiệt.

Thông số kỹ thuật chi tiết của vòng bi HK 2212

Kích thước chuẩn quốc tế của mã HK 2212 ( $22 \times 28 \times 12$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (Fw)	22 mm
Đường kính ngoài (D)	28 mm
Chiều rộng/Độ dày (C)	12 mm
Trọng lượng	~21.5 gram
Tải trọng tĩnh ( $C_0$ )	~24.5 kN
Tải trọng động ( $C$ )	~13.5 kN
Tốc độ giới hạn (với mỡ)	~11,000 vòng/phút
Tốc độ giới hạn (với dầu)	~17,000 vòng/phút

Ưu điểm vượt trội của bạc đạn HK 2212

Tiết kiệm diện tích cực lớn: Với độ dày thành chỉ 3 mm, nó giúp thu nhỏ tối đa kích thước cụm máy mà vẫn gánh được tải trọng nặng.
Khả năng chịu tải mạnh mẽ: Cấu trúc nhiều con lăn kim giúp phân bổ lực đều, chịu được tải trọng hướng tâm cao hơn nhiều so với vòng bi cầu cùng kích cỡ ngoài.
Vận hành chính xác: Vòng ngoài dập từ thép tấm tinh luyện giúp vòng bi ôm sát lỗ gối đỡ, đảm bảo độ đồng tâm tuyệt vời cho trục quay.
Tính kinh tế: Là giải pháp thay thế hiệu quả cho các loại vòng bi đũa đúc dày, giúp giảm chi phí sản xuất và vật liệu cho thiết bị.

Ứng dụng thực tế của vòng bi HK 2212

Kích thước $22 \times 28 \times 12$ mm khiến HK 2212 được sử dụng rộng rãi trong:

Công nghiệp ô tô & Xe máy: Bộ phận hộp số, trục khuỷu, các khớp nối tay đòn và càng xe.
Thiết bị công nghiệp: Các con lăn dẫn hướng trong hệ thống băng tải, máy dệt, máy in bao bì.
Máy nông nghiệp: Cơ cấu truyền động trong máy gặt, máy xới yêu cầu sự tinh gọn và chịu lực ép lớn.
Dụng cụ điện cầm tay: Trục truyền lực trong các loại máy khoan, máy cắt công suất trung bình.

Tại sao nên mua Vòng Bi HK 2212 tại Thiết bị Bảo Ngân?

Hàng sẵn kho chuyên dụng: Đầy đủ các hãng uy tín như INA (Đức), IKO (Nhật), SKF, NSK, NTN.
Cam kết kỹ thuật: Đảm bảo đúng kích thước $22 \times 28 \times 12$ mm, hàng mới 100%, đúng dung sai lắp máy.
Tư vấn tận tâm: Hỗ trợ kỹ thuật về phương pháp ép vòng bi vào gối đỡ sao cho không làm biến dạng vòng ngoài mỏng.
