Vòng bi đũa kim NK 110/30

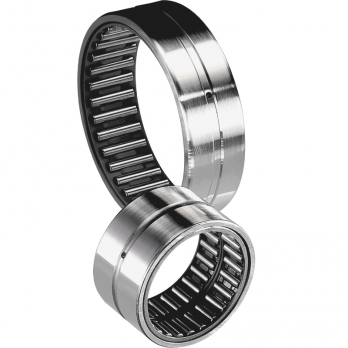

Vòng bi NK 110/30 là loại vòng bi đũa kim không có vòng trong, sở hữu vòng ngoài dày được gia công cơ khí chính xác từ thép hợp kim chịu lực. Với cấu trúc gồm các con lăn kim mật độ cao, sản phẩm cung cấp khả năng chịu tải trọng hướng tâm cực lớn trong khi vẫn duy trì thiết kế tiết diện thấp hơn nhiều so với vòng bi đũa thông thường. Đây là giải pháp tối ưu cho các trục máy công nghiệp hạng nặng, nơi yêu cầu độ chính xác cao và khả năng chống rung động mạnh.

Thiết kế: Vòng ngoài dày, chịu lực ép và va đập tốt hơn hẳn dòng HK.
Tải trọng: Chịu tải hướng tâm siêu nặng, phù hợp cho các cơ cấu máy công suất lớn.
Độ chính xác: Gia công cơ khí tinh xảo giúp máy vận hành êm ái ở tốc độ cao.
Tiết diện: Tiết kiệm không gian lắp đặt đáng kể so với vòng bi đũa có vòng ngoài đúc dày cùng tải trọng.

Mô tả
Đánh giá (0)

Vòng bi NK 110/30 là gì?

Vòng bi NK 110/30 (bạc đạn kim NK 110/30) có đường kính trong (đường kính trục) 110 mm. Điểm mạnh của mã này nằm ở sự kết hợp giữa đường kính ngoài 130 mm và chiều rộng 30 mm. Vì thiết kế nguyên bản không có vòng trong, các con lăn kim sẽ lăn trực tiếp trên trục máy. Điều này đòi hỏi trục phải được tôi cứng (HRC 58-64) và mài bóng đạt độ nhám bề mặt chuẩn. Nhờ vòng ngoài dày dặn, NK 110/30 có thể được lắp đặt trực tiếp vào lỗ gối đỡ mà không lo bị biến dạng dưới áp lực tải trọng hỗn hợp.

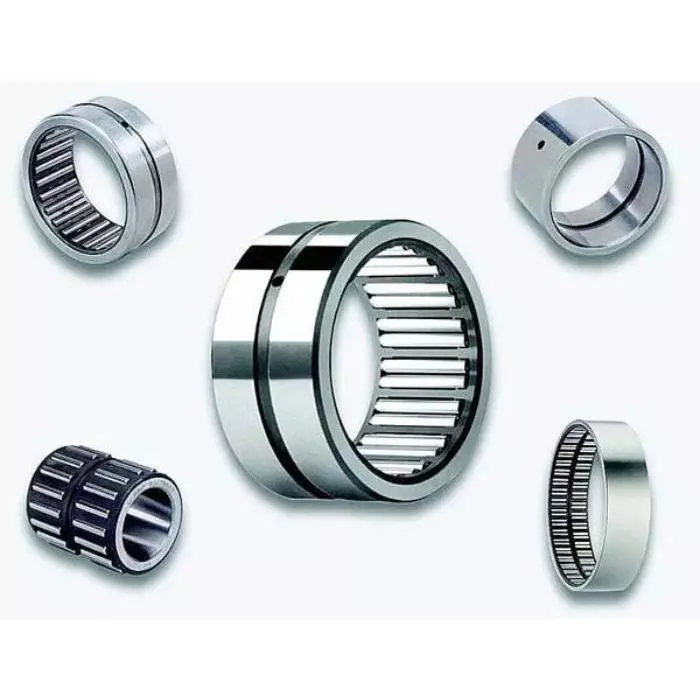

Các loại vòng bi đũa kim NK 110/30 (Biến thể đầy đủ)

Tùy vào điều kiện làm việc và bôi trơn, bạn có thể lựa chọn các biến thể:

Biến thể về nắp chặn và bôi trơn:
- NK 110/30: Loại hở hoàn toàn (mã bạn đang yêu cầu). Chuyên dùng cho các hệ thống bôi trơn dầu tuần hoàn hoặc ngâm mỡ.
- NK 110/30-TV: Biến thể sử dụng vòng cách nhựa Polyamide giúp vận hành siêu êm và chịu gia tốc cao.
Biến thể có vòng trong (Inner Ring):
- NKI 110/30: Đây là mã tương đương nhưng có đi kèm sẵn vòng trong (Inner Ring). Dùng khi trục máy của bạn là trục mềm, không thể gia công nhiệt đạt độ cứng.
Biến thể về rãnh dầu:
- NK 110/30 (With hole/groove): Thông thường các dòng NK lớn sẽ tích hợp sẵn rãnh dầu và lỗ tra mỡ trên vòng ngoài để hỗ trợ bảo trì định kỳ dễ dàng hơn.
Phụ kiện đi kèm:
- IR 95x110x30: Vòng trong rời nếu bạn muốn mua thêm để bảo vệ trục máy.

Thông số kỹ thuật chi tiết của vòng bi NK 110/30

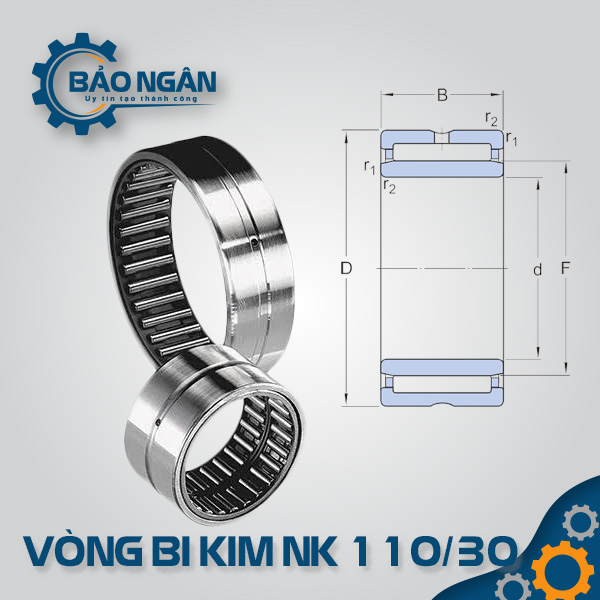

Kích thước chuẩn quốc tế của mã NK 110/30 ( $110 \times 130 \times 30$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (Fw)	110 mm
Đường kính ngoài (D)	130 mm
Chiều rộng/Độ dày (C)	30 mm
Trọng lượng	~0.79 kg
Tải trọng tĩnh ( $C_0$ )	~285 kN
Tải trọng động ( $C$ )	~130 kN
Tốc độ giới hạn (với mỡ)	~3,400 vòng/phút
Tốc độ giới hạn (với dầu)	~5,100 vòng/phút

Ưu điểm vượt trội của bạc đạn NK 110/30

Sức chịu tải khổng lồ: Với chỉ số tải trọng tĩnh lên đến 285 kN, sản phẩm có thể gánh vác các lực ép cực lớn từ các máy ép, máy cán công nghiệp.
Độ bền cơ học cao: Vòng ngoài gia công từ thép tấm đúc dày giúp chống lại sự biến dạng và mỏi kim loại dưới tải trọng va đập liên tục.
Tối ưu hóa gối đỡ: Đường kính ngoài chỉ 130mm cho trục 110mm là một tỉ lệ lý tưởng để thiết kế cụm gối đỡ nhỏ gọn nhưng vẫn cực kỳ cứng vững.
Tản nhiệt tốt: Cấu trúc vòng cách thép hở giúp mỡ bôi trơn lưu thông tốt, giữ cho vòng bi luôn mát khi vận hành trong thời gian dài.

Ứng dụng thực tế của vòng bi NK 110/30

Kích thước $110 \times 130 \times 30$ mm khiến NK 110/30 trở thành linh kiện thiết yếu trong:

Máy công nghiệp hạng nặng: Máy ép thủy lực, máy cán tôn, máy xẻ gỗ công suất lớn.
Công nghiệp thép & Khai khoáng: Các trục rulo dẫn hướng, hệ thống băng tải chịu tải trọng quặng nặng.
Hộp số công suất lớn: Các trục truyền động chính trong các trạm nghiền, trạm trộn bê tông.
Thiết bị nâng hạ: Các gối đỡ trục trong cần cẩu trục, thiết bị xếp dỡ container tại cảng biển.

Tại sao nên mua Vòng Bi NK 110/30 tại Thiết bị Bảo Ngân?

Hàng sẵn kho chuyên dụng: Đầy đủ các thương hiệu hàng đầu thế giới như INA (Đức), IKO (Nhật), SKF, NSK, NTN.
Chứng nhận CO, CQ đầy đủ: Đảm bảo hàng chính hãng 100%, có nguồn gốc xuất xứ rõ ràng cho các dự án nhà máy.
Tư vấn kỹ thuật chuyên sâu: Hỗ trợ kiểm tra thông số trục để quyết định dùng mã NK (không vòng trong) hay NKI (có vòng trong) nhằm tối ưu chi phí và kỹ thuật.
