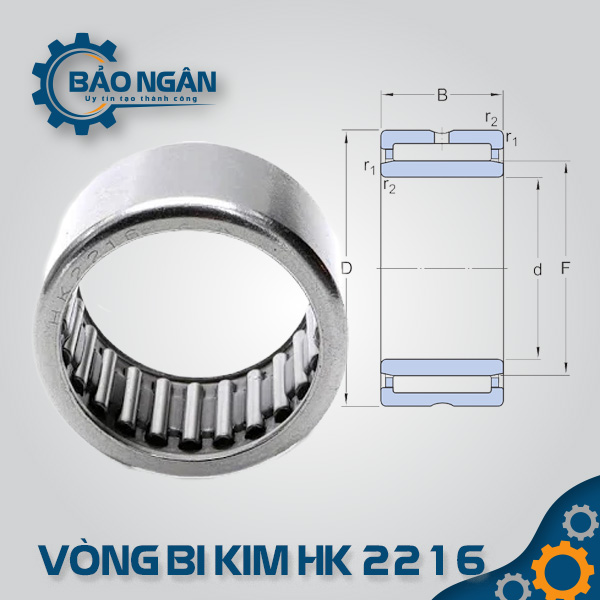

Vòng bi đũa kim HK 2216

Vòng bi HK 2216 là loại vòng bi đũa kim vòng ngoài dập mỏng, hai đầu hở, thuộc phân khúc linh kiện chịu tải trọng cao trong không gian nhỏ hẹp. Nhờ sử dụng các con lăn kim dài làm phần tử lăn, sản phẩm có diện tích tiếp xúc lớn, giúp chịu được lực ép hướng tâm rất mạnh mà vẫn giữ được kích thước bên ngoài cực kỳ tinh gọn. Đây là lựa chọn tối ưu cho các bộ phận truyền động trong ô tô, xe máy và máy công nghiệp yêu cầu độ cứng vững cao.

Thiết kế: Tiết diện siêu mỏng, giúp giảm đáng kể trọng lượng và kích thước gối đỡ.
Tải trọng: Khả năng chịu tải hướng tâm vượt trội so với vòng bi cầu cùng kích thước ngoài.
Độ chính xác: Gia công tinh xảo, giúp trục quay đồng tâm và giảm ma sát.
Lắp đặt: Được lắp bằng phương pháp ép nguội vào lỗ gối đỡ để định hình vòng ngoài.

Mô tả
Đánh giá (0)

Vòng bi HK 2216 là gì?

Vòng bi HK 2216 (bạc đạn kim HK 2216) có đường kính trong (đường kính trục) 22 mm. Điểm đặc trưng của dòng HK là vòng ngoài dập mỏng nên đường kính ngoài chỉ 28 mm và chiều rộng là 16 mm. Do không có vòng trong đi kèm, các con lăn kim sẽ lăn trực tiếp trên bề mặt trục. Điều này đòi hỏi trục máy phải được tôi cứng và mài bóng đạt chuẩn. Trong trường hợp trục không thể gia nhiệt, bạn cần sử dụng thêm vòng trong (Inner Ring) tương ứng.

Các loại vòng bi đũa kim HK 2216 (Biến thể đầy đủ)

Tùy vào nhu cầu che chắn và vị trí lắp đặt, bạn có thể chọn các biến thể:

Biến thể về cấu tạo đầu (End types):
- HK 2216: Hai đầu hở (mã bạn yêu cầu). Phù hợp cho trục xuyên suốt, dễ dàng bôi trơn từ hệ thống dầu chung.
- BK 2216: Một đầu kín. Dùng cho vị trí kết thúc của trục để ngăn dầu chảy ra ngoài và bảo vệ đầu trục khỏi bụi bẩn.
Biến thể về nắp chặn (Seals):
- HK 2216-RS: Trang bị 1 nắp chặn cao su ở một phía để ngăn tạp chất xâm nhập.
- HK 2216-2RS: Trang bị 2 nắp chặn cao su ở hai phía, giúp giữ mỡ bôi trơn tốt nhất và chống bụi hoàn hảo.
Biến thể về vòng cách (Cage):
- HK 2216 (Steel cage): Vòng cách thép tiêu chuẩn, chịu được nhiệt độ cao và môi trường làm việc khắc nghiệt.
- HK 2216-TN: Vòng cách nhựa Polyamide giúp vận hành êm ái hơn và giảm ma sát khi khởi động.
Phụ kiện bổ trợ:
- IR 17x22x16: Vòng trong (Inner Ring) đi kèm nếu trục máy của bạn là trục mềm không thể tôi cứng.

Thông số kỹ thuật chi tiết của vòng bi HK 2216

Kích thước chuẩn quốc tế của mã HK 2216 ( $22 \times 28 \times 16$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (Fw)	22 mm
Đường kính ngoài (D)	28 mm
Chiều rộng/Độ dày (C)	16 mm
Trọng lượng	~26.5 gram
Tải trọng tĩnh ( $C_0$ )	~33.5 kN
Tải trọng động ( $C$ )	~17.6 kN
Tốc độ giới hạn (với mỡ)	~11,000 vòng/phút
Tốc độ giới hạn (với dầu)	~17,000 vòng/phút

Ưu điểm vượt trội của bạc đạn HK 2216

Tiết kiệm không gian cực lớn: Với độ dày thành chỉ vài mm, nó giúp các kỹ sư thiết kế máy móc nhỏ gọn hơn mà không phải hy sinh khả năng chịu tải.
Khả năng chịu tải hướng tâm ưu việt: Cấu trúc nhiều con lăn kim giúp phân bổ lực đều, chịu được tải trọng ép lớn từ các bộ phận cơ khí.
Vận hành ổn định: Vòng ngoài dập từ thép tấm tinh luyện giúp vòng bi ôm khít vào lỗ gối đỡ, đảm bảo trục quay ổn định ở tốc độ cao.
Tính kinh tế cao: So với các loại vòng bi đũa có vòng trong/vòng ngoài dày, dòng HK có chi phí thấp hơn trong khi vẫn đáp ứng tốt yêu cầu kỹ thuật.

Ứng dụng thực tế của vòng bi HK 2216

Kích thước $22 \times 28 \times 16$ mm khiến HK 2216 trở thành linh kiện thiết yếu trong:

Công nghiệp ô tô, xe máy: Các bộ phận truyền động, hộp số, trục khuỷu, các khớp nối tay đòn.
Máy nông nghiệp: Hệ thống trục quay trong máy gặt, máy xới, cơ cấu tay gạt.
Thiết bị công nghiệp: Các con lăn trong hệ thống băng tải, máy in công nghiệp, máy dệt.
Dụng cụ điện cầm tay: Các trục truyền lực yêu cầu sự gọn nhẹ và cứng vững.

Tại sao nên mua Vòng Bi HK 2216 tại Thiết bị Bảo Ngân?

Phân phối thương hiệu uy tín: Sẵn kho mã HK 2216 từ INA (Đức), IKO (Nhật), NTN, SKF, NSK…
Cam kết kỹ thuật: Hàng mới 100%, đúng tiêu chuẩn dung sai quốc tế, đảm bảo lắp đặt chuẩn xác.
Tư vấn chuyên sâu: Đội ngũ kỹ thuật hỗ trợ bạn chọn đúng loại nắp chặn (RS) hoặc vòng trong (IR) phù hợp với thực tế sử dụng.
