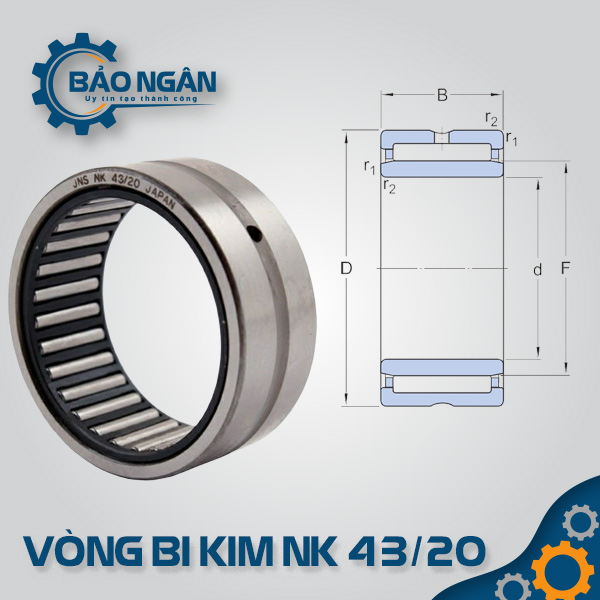

Vòng bi đũa kim NK 43/20

Vòng bi NK 43/20 là loại vòng bi đũa kim không có vòng trong, sở hữu vòng ngoài đúc dày được gia công từ thép hợp kim chịu lực tinh luyện. Với cấu trúc gồm các con lăn kim mật độ cao được giữ bởi vòng cách chính xác, sản phẩm mang lại khả năng chịu tải trọng hướng tâm cực lớn và độ bền cơ học cao dưới các điều kiện vận hành khắc nghiệt. Đây là lựa chọn hàng đầu cho các trục máy công cụ, thiết bị thủy lực và các cơ cấu truyền động trong dây chuyền sản xuất tự động.

Thiết kế: Vòng ngoài dày dặn, chịu va đập và tải trọng động tốt hơn dòng HK dập mỏng.
Tải trọng: Chịu tải hướng tâm mạnh mẽ, đảm bảo độ ổn định cho các trục đường kính 43 mm.
Độ chính xác: Gia công cơ khí tinh xảo giúp giảm ma sát và tản nhiệt hiệu quả khi vận hành liên tục.
Tiết diện: Tiết kiệm không gian lắp đặt đáng kể so với các loại vòng bi đũa thông thường có cùng khả năng chịu tải.

Mô tả
Đánh giá (0)

Vòng bi NK 43/20 là gì?

Vòng bi NK 43/20 (bạc đạn kim NK 43/20) có đường kính trong (đường kính trục) 43 mm. Sản phẩm có kích thước tiêu chuẩn với đường kính ngoài 58 mm và chiều rộng 20 mm. Do thiết kế nguyên bản không có vòng trong, các con lăn kim sẽ lăn trực tiếp trên trục máy, yêu cầu bề mặt trục phải được tôi cứng và mài bóng đạt chuẩn kỹ thuật cao. Với vòng ngoài gia công dày, NK 43/20 có thể chịu được áp lực ép lớn khi lắp vào lỗ gối đỡ mà không bị biến dạng, giúp duy trì khe hở kỹ thuật chuẩn xác cho máy móc.

Các loại vòng bi đũa kim NK 43 (Biến thể đầy đủ)

Tùy vào nhu cầu bôi trơn và cấu tạo trục, bạn có các lựa chọn biến thể:

Biến thể về cấu tạo và bôi trơn:
- NK 43/20: Loại hở hoàn toàn (mã bạn yêu cầu). Chuyên dùng cho các gối đỡ được bôi trơn bằng dầu hệ thống hoặc mỡ chuyên dụng định kỳ.
- NK 43/30: Biến thể có cùng đường kính nhưng chiều rộng lớn hơn (30 mm) để chịu tải trọng cao hơn.
Biến thể có vòng trong (Inner Ring):
- NKI 38/20: Mã tương đương có đi kèm vòng trong (Inner Ring) để chuyển đổi từ trục 38 mm lên trục 43 mm nếu trục của bạn không thể tôi cứng.
Biến thể về nắp chặn (Sealing):
- NK 43/20-TV: Biến thể sử dụng vòng cách nhựa Polyamide giúp vận hành êm ái hơn và chịu gia tốc tốt.
Phụ kiện bổ trợ:
- IR 38x43x20: Vòng trong rời tương ứng nếu bạn muốn bảo vệ trục máy khỏi sự tiếp xúc trực tiếp của đũa kim.

Thông số kỹ thuật chi tiết của vòng bi NK 43/20

Kích thước chuẩn quốc tế của mã NK 43/20 ( $43 \times 58 \times 20$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (Fw)	43 mm
Đường kính ngoài (D)	58 mm
Chiều rộng/Độ dày (C)	20 mm
Trọng lượng	~0.155 kg
Tải trọng tĩnh ( $C_0$ )	~69.5 kN
Tải trọng động ( $C$ )	~35.5 kN
Tốc độ giới hạn (với mỡ)	~6,500 vòng/phút
Tốc độ giới hạn (với dầu)	~10,000 vòng/phút

Ưu điểm vượt trội của bạc đạn NK 43/20

Sức mạnh chịu tải ưu việt: Với cấu trúc vòng ngoài dày, sản phẩm chịu được tải trọng hướng tâm và các xung lực va đập mạnh mẽ trong quá trình máy vận hành.
Độ cứng vững cao: Phân bổ con lăn kim mật độ cao giúp triệt tiêu sự rung động của trục máy 43 mm, bảo vệ các bộ phận khác như phớt và gối đỡ.
Tối ưu hóa không gian: Dù chịu tải nặng nhưng thiết kế NK vẫn cực kỳ tinh gọn, cho phép thiết kế các cụm gối đỡ mỏng và nhẹ hơn.
Tuổi thọ bền bỉ: Được sản xuất từ thép Crom tinh luyện và gia công nhiệt luyện chính xác, đảm bảo hoạt động liên tục trong môi trường công nghiệp khắc nghiệt.

Ứng dụng thực tế của vòng bi NK 43/20

Kích thước $43 \times 58 \times 20$ mm khiến NK 43/20 trở thành linh kiện quan trọng trong:

Máy công cụ & Cơ khí chính xác: Trục chính máy tiện, máy phay và các bộ phận truyền động trục đứng.
Thiết bị thủy lực: Các gối đỡ trục trong bơm piston và motor thủy lực công suất trung bình.
Hộp số công nghiệp: Các vị trí trục trung gian yêu cầu độ chịu tải ép lớn và tiết diện thấp.
Máy nông nghiệp hạng nặng: Hệ thống truyền động trong máy kéo và các thiết bị thu hoạch công suất cao.

Tại sao nên mua Vòng Bi NK 43/20 tại Thiết bị Bảo Ngân?

Hàng sẵn kho đa dạng: Sẵn kho từ các thương hiệu hàng đầu thế giới như INA (Đức), IKO (Nhật), SKF, NSK, NTN.
Chứng nhận CO, CQ đầy đủ: Đảm bảo hàng chính hãng 100%, nguồn gốc rõ ràng, đáp ứng tiêu chuẩn lắp máy xuất khẩu.
Tư vấn chuyên sâu: Hỗ trợ kiểm tra thông số độ cứng của trục để tư vấn bạn giải pháp dùng kèm vòng trong (Inner Ring) phù hợp nhất.
