Vòng bi đũa kim NK 20/25TN

Vòng bi NK 20/25TN là gì?

Vòng bi NK 20/25TN (bạc đạn kim NK 20/25TN) có đường kính trong (đường kính trục) 20 mm. Sản phẩm có kích thước tiêu chuẩn với đường kính ngoài 28 mm và chiều rộng 25 mm. Với chiều rộng lên tới 25 mm, mã này cung cấp diện tích tiếp xúc của đũa kim rất lớn, giúp gánh vác tải trọng hướng tâm cao hơn so với các dòng có chiều rộng hẹp hơn (như NK 20/16). Vì thiết kế không có vòng trong, các con lăn kim sẽ lăn trực tiếp trên bề mặt trục máy, do đó trục cần được tôi cứng và mài bóng đạt chuẩn kỹ thuật. Vòng cách nhựa TN không chỉ giúp máy chạy êm mà còn hỗ trợ tản nhiệt rất tốt cho cụm trục.

Các loại vòng bi đũa kim NK 20 (Biến thể đầy đủ)

Tùy vào nhu cầu về tiếng ồn, nhiệt độ và cấu tạo trục, bạn có các lựa chọn:

• Biến thể về vòng cách (Cage types):

  • NK 20/25TN: Sử dụng vòng cách nhựa Polyamide (mã bạn đang yêu cầu). Chạy êm, chịu ma sát thấp, phù hợp nhiệt độ làm việc dưới 120°C.

  • NK 20/25: Sử dụng vòng cách thép tiêu chuẩn. Chịu được nhiệt độ cao hơn và môi trường làm việc khắc nghiệt hơn.

• Biến thể về kích thước chiều rộng:

  • NK 20/16: Chiều rộng chỉ 16 mm, dùng cho không gian hẹp hơn.

  • NK 20/20: Chiều rộng 20 mm, sự cân bằng giữa tải trọng và kích thước.

• Biến thể có vòng trong (Inner Ring):

  • NKI 17/25: Mã tương đương có đi kèm vòng trong để dùng cho trục 17 mm (vòng bi kim thường dùng vòng trong để nâng kích thước trục).

• Phụ kiện bổ trợ:

  • IR 17x20x25: Vòng trong rời tương ứng nếu bạn muốn bảo vệ trục máy khỏi sự tiếp xúc trực tiếp của đũa kim.

Thông số kỹ thuật chi tiết của vòng bi NK 20/25TN

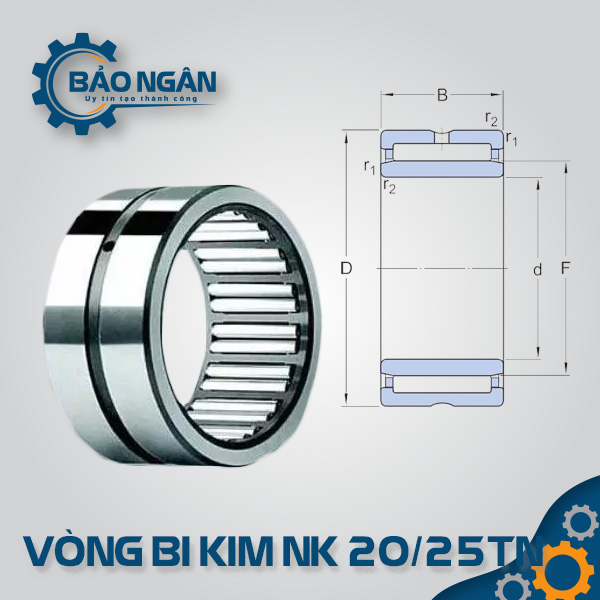

Kích thước chuẩn quốc tế của mã NK 20/25TN ($20 \times 28 \times 25$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (Fw)	20 mm
Đường kính ngoài (D)	28 mm
Chiều rộng/Độ dày (C)	25 mm
Trọng lượng	~0.045 kg
Tải trọng tĩnh ($C_0$)	~38 kN
Tải trọng động ($C$)	~21.5 kN
Tốc độ giới hạn (với mỡ)	~14,000 vòng/phút
Tốc độ giới hạn (với dầu)	~21,000 vòng/phút

Ưu điểm vượt trội của bạc đạn NK 20/25TN

1. Vận hành siêu êm ái: Vòng cách nhựa Polyamide triệt tiêu tiếng ồn kim loại va chạm, cực kỳ phù hợp cho các thiết bị yêu cầu độ tĩnh lặng cao.

2. Khả năng chịu tải hướng tâm lớn: Với chiều rộng 25 mm, vòng bi này chịu được lực ép và tải trọng lớn hơn nhiều so với các mã kim ngắn hơn.

3. Giảm ma sát và sinh nhiệt: Trọng lượng vòng cách nhẹ giúp giảm lực quán tính, từ đó giảm ma sát khởi động và giữ cho vòng bi luôn mát.

4. Độ bền và độ chính xác: Vòng ngoài gia công dày đảm bảo vòng bi không bị biến dạng khi ép vào lỗ gối đỡ, giữ cho trục luôn quay đúng tâm.

Ứng dụng thực tế của vòng bi NK 20/25TN

Kích thước $20 \times 28 \times 25$ mm và đặc tính chạy êm khiến NK 20/25TN được dùng trong:

• Công nghiệp thực phẩm & Đóng gói: Các trục quay trong máy đóng gói yêu cầu vệ sinh, ít tiếng ồn và vận hành liên tục.

• Thiết bị in ấn & Dệt may: Các rulo dẫn hướng, trục truyền động chính yêu cầu độ chính xác cao và chạy mượt.

• Cơ cấu tự động hóa (Robotics): Các khớp nối robot, trục truyền động trong các cánh tay máy chính xác.

• Dụng cụ điện cao cấp: Trục truyền lực trong các máy cầm tay chuyên dụng yêu cầu độ rung thấp.

Tại sao nên mua Vòng Bi NK 20/25TN tại Thiết bị Bảo Ngân?

• Hàng sẵn kho chuyên dụng: Đầy đủ các thương hiệu hàng đầu như INA (Đức), IKO (Nhật), SKF, NSK, NTN với hậu tố TN chuẩn.

• Đảm bảo chất lượng: Hàng chính hãng 100%, vòng cách nhựa cao cấp không bị giòn gãy dưới tác động của dầu mỡ.

• Tư vấn kỹ thuật đúng mã: Hỗ trợ kiểm tra xem thiết bị của bạn cần loại vòng cách nhựa (TN) hay vòng cách thép tùy theo nhiệt độ làm việc.
