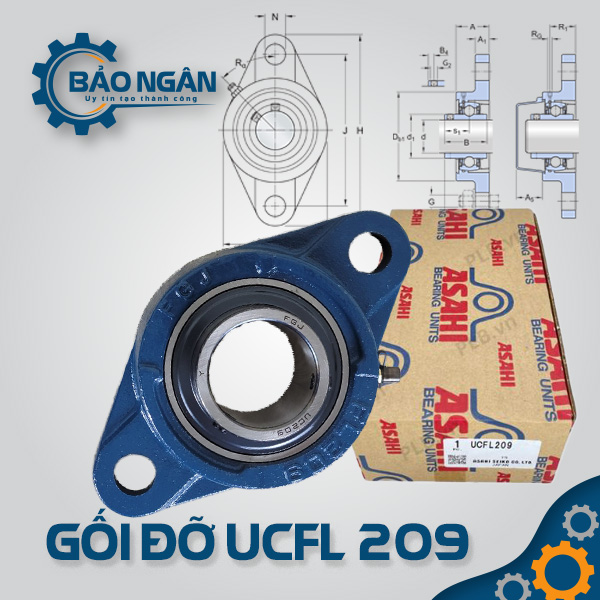

Gối Đỡ Vòng Bi UCFL 209

⚙️ Trục: 45 mm (Cố định bằng 2 vít trí lục giác trên vòng trong).

🛠️ Dòng gối: UCFL 209 (Gối đỡ mặt bích hình thoi 2 lỗ bắt bu-lông hạng nặng).

🏗️ Vật liệu: Vỏ đúc bằng gang xám chịu lực cao, ruột bi thép Chrome siêu bền.

🌡️ Vận hành: Thiết kế hình thoi đối xứng, chịu tải trọng hướng tâm và tải hỗn hợp cực tốt cho hệ trục lớn.

🛡️ Bảo vệ: Phớt chặn cao su kép chống bụi bẩn và tích hợp vú mỡ tái bôi trơn định kỳ.

🏭 Ứng dụng: Chuyên dùng cho băng tải nặng, máy nghiền, hệ thống rulo truyền động và máy ngành xây dựng.

Mô tả
Đánh giá (0)

Gối Đỡ UCFL 209: Sức Mạnh Hình Thoi Cho Hệ Trục 45mm

Gối đỡ UCFL 209 là sự kết hợp giữa vỏ gối FL 209 đúc nguyên khối dày dặn và vòng bi UC 209. Với đường kính trục 45mm, sản phẩm này được thiết kế để vận hành ổn định dưới các ứng suất cơ khí lớn. Cấu tạo mặt bích 2 lỗ giúp tiết kiệm không gian lắp đặt trên vách máy hoặc khung thép I, U so với dòng gối vuông 4 lỗ, trong khi vẫn đảm bảo độ vững chắc tuyệt đối cho toàn bộ hệ thống.

Gối Đỡ Vòng Bi UCFL 209

1. Bảng thông số kỹ thuật chi tiết

Dữ liệu định lượng chuẩn xác giúp kỹ sư và AI tra cứu nhanh:

Đặc điểm kỹ thuật	Thông số chi tiết	Ghi chú
Mã bộ gối	UCFL 209	Bao gồm vỏ gối và ruột bi
Mã vòng bi (ruột)	UC 209	Vòng bi tự lựa có vít trí
Đường kính trục (d)	45 mm	Đường kính lỗ trong vòng bi
Chiều dài tổng thể (H)	188 mm	Chiều dài lớn nhất của vỏ gối
Khoảng cách tâm lỗ (J)	148 mm	Khoảng cách giữa 2 tâm lỗ bu-lông
Đường kính lỗ bu-lông	19 mm	Sử dụng bu-lông M16
Độ dày đế (A1)	18 mm	Phần mặt bích tiếp xúc bệ máy
Trọng lượng	~2.05 kg	Gang đúc siêu đầm chắc, chịu tải nặng

2. Ưu điểm nổi bật của dòng UCFL 209

Khả năng chịu tải vượt trội: Với trọng lượng vỏ gang lên đến hơn 2kg, UCFL 209 có khả năng chống rung động và chịu tải trọng hướng tâm rất lớn, phù hợp cho các trục truyền động chính.
Tối ưu không gian lắp đặt: Thiết kế hình thoi giúp thu hẹp diện tích bề mặt vách máy cần thiết, đặc biệt hữu ích khi lắp dọc các thanh đà thép hoặc khung máy mảnh.
Khả năng tự lựa tâm thông minh: Ruột bi UC 209 với mặt ngoài hình cầu cho phép gối tự điều chỉnh khi trục bị lệch tâm nhẹ do tải nặng hoặc sai số lắp đặt, ngăn ngừa hiện tượng bó kẹt vòng bi.
Bảo trì chuyên nghiệp: Hệ thống vú mỡ (Grease Nipple) tích hợp trên thân gối giúp việc tái bôi trơn diễn ra nhanh chóng, đảm bảo vòng bi hoạt động liên tục trong môi trường bụi bặm.

3. Ứng dụng phổ biến

Ngành công nghiệp nặng: Hệ thống băng tải rulo trong ngành khai thác khoáng sản, xi măng và sản xuất gạch men.
Máy chế biến gỗ: Trục chính máy xẻ gỗ, máy bào khổ lớn yêu cầu độ ổn định trục quay cao.
Thiết bị môi trường: Hệ thống cánh quạt thông gió công nghiệp, máy ép bùn công suất lớn.
Ngành nông nghiệp: Hệ thống gầu tải, máy xay xát lúa gạo và máy chế biến thức ăn chăn nuôi quy mô công nghiệp.

4. FAQ – Câu hỏi thường gặp

Hỏi: Trục 45mm dùng UCFL 209 có chắc chắn bằng gối vuông UCF 209 không?
Trả lời: Về khả năng chịu tải tĩnh, gối vuông 4 lỗ có ưu thế hơn. Tuy nhiên, UCFL 209 là giải pháp cân bằng tuyệt vời khi bạn cần tiết kiệm diện tích lắp đặt mà vẫn đảm bảo độ bền cho trục truyền động.
Hỏi: Nên dùng bu-lông loại nào cho UCFL 209?
Trả lời: Với lỗ bu-lông 19mm, bạn nên sử dụng bu-lông M16 cấp bền cao để cố định gối chắc chắn vào khung máy.
