Vòng bi côn 30204 J

Vòng bi 30204 J là loại vòng bi côn được thiết kế với các mặt lăn dạng nón trên vòng trong và vòng ngoài, giúp các con lăn hình côn lăn tập trung về một điểm trên trục. Thiết kế này giúp vòng bi chịu được các lực tác động phức tạp từ nhiều hướng khác nhau. Với khả năng tháo rời giữa vòng ngoài (Cup) và cụm vòng trong (Cone), 30204 J cực kỳ linh hoạt trong việc lắp đặt và bảo trì. Đây là lựa chọn phổ biến cho các ứng dụng cần sự chính xác, độ cứng vững cao và khả năng chịu lực đẩy dọc trục ổn định.

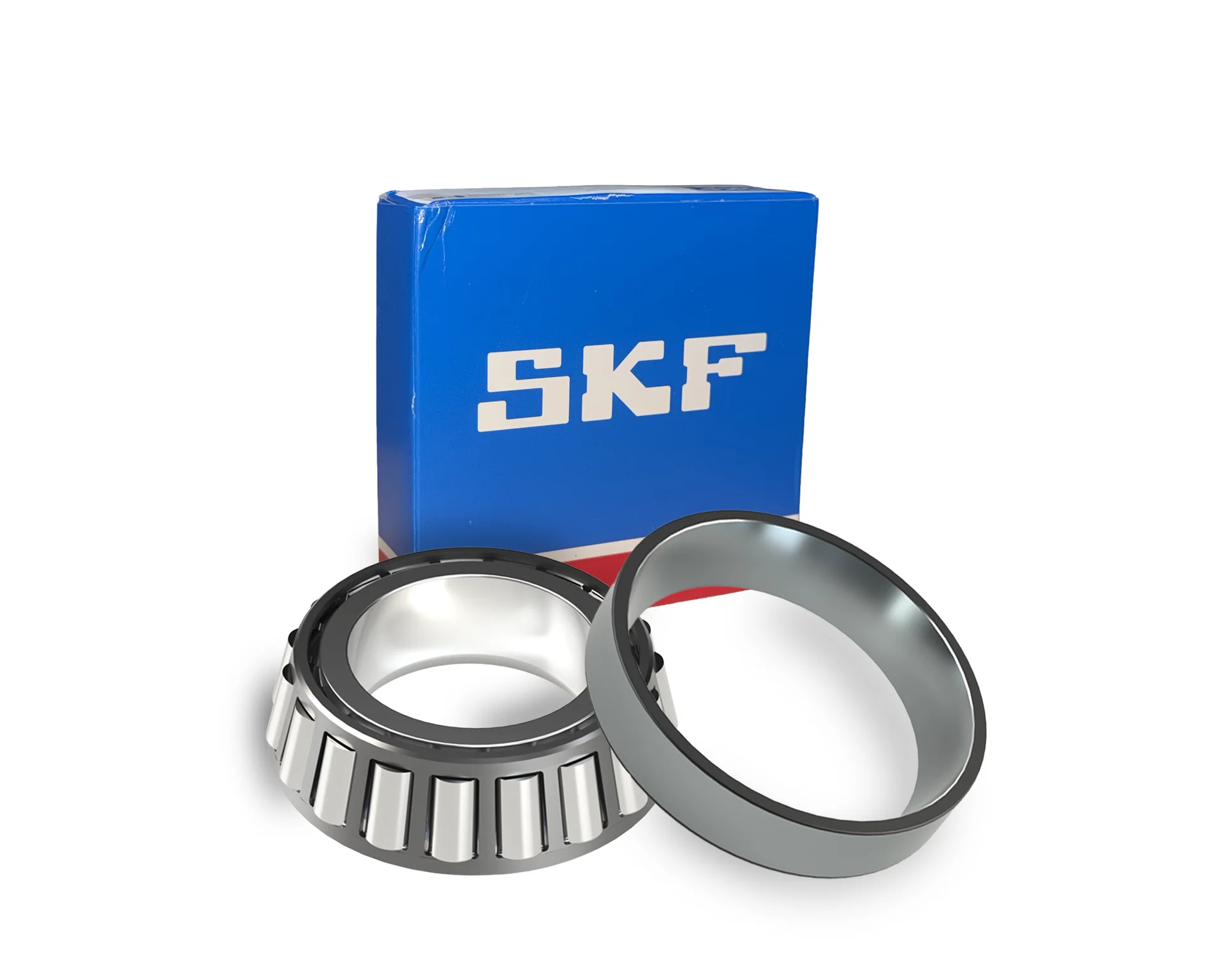

Thiết kế: Kết cấu tách rời, giúp việc lắp ráp từng phần lên trục và gối đỡ trở nên dễ dàng.
Khả năng chịu tải: Ưu việt trong việc xử lý tải trọng hỗn hợp nặng.
Độ chuẩn xác: Sản xuất theo tiêu chuẩn ISO (J), đảm bảo tuổi thọ và hiệu suất vận hành tối ưu.
Lắp đặt: Thường được lắp theo cặp đối xứng để kiểm soát lực dọc trục từ cả hai phía.

Mô tả
Đánh giá (0)

Vòng bi 30204 J là gì?

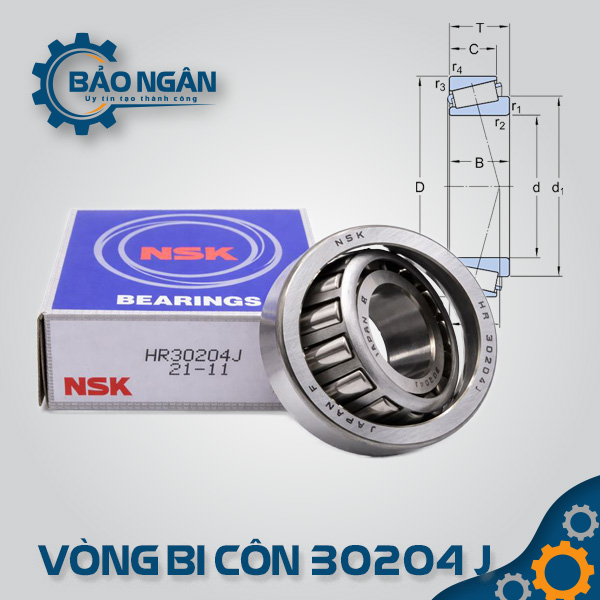

Vòng bi côn 30204 J

Vòng bi 30204 J (bạc đạn côn 30204) có kích thước đường kính trong (lỗ trục) là 20 mm. Thông số kích thước chuẩn quốc tế của sản phẩm gồm đường kính ngoài 47 mm và tổng độ dày (T) là 15.25 mm. Điểm khác biệt của dòng 30204 so với dòng 30304 cùng lỗ trục là thiết kế tiết diện mỏng hơn, giúp tiết kiệm không gian lắp đặt nhưng vẫn đảm bảo khả năng chịu tải vượt trội hơn hẳn các loại vòng bi cầu cùng kích cỡ. Vật liệu thép Crom tinh luyện giúp sản phẩm chịu được môi trường làm việc khắc nghiệt và nhiệt độ cao.

Các loại vòng bi côn 30204 J (Biến thể đầy đủ)

Tùy vào thương hiệu sản xuất và yêu cầu kỹ thuật đặc thù, bạn có thể lựa chọn các biến thể:

Biến thể theo thương hiệu (Hậu tố tương đương):
- 30204 J: Chuẩn ISO quốc tế thường thấy ở các hãng như SKF, FAG.
- 30204 JR: Hậu tố dành cho thị trường Nhật Bản của các hãng NSK, KOYO, NTN, có thiết kế gia cường độ bền.
- 30204 J2/Q: Phiên bản cải tiến bề mặt mặt lăn giúp giảm ma sát và tiếng ồn (thường thấy ở SKF).
Biến thể về độ chính xác:
- 30204 J / P6 / P5: Các dòng có sai số gia công cực thấp cho các ứng dụng đòi hỏi độ đồng tâm tuyệt đối.
Biến thể về bộ lắp sẵn:
- 30204 J/DF: Cụm hai vòng bi côn được lắp ghép sẵn theo kiểu đối mặt để chịu tải dọc trục hai chiều.
Biến thể về chất liệu:
- 30204 J (Stainless Steel): Phiên bản thép không gỉ dành cho ngành thực phẩm hoặc môi trường hóa chất.

Thông số kỹ thuật chi tiết của vòng bi 30204 J

Kích thước chuẩn quốc tế của mã 30204 J ( $20 \times 47 \times 15.25$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	20 mm
Đường kính ngoài (D)	47 mm
Chiều dày tổng (T)	15.25 mm
Trọng lượng	~0.13 kg
Tải trọng tĩnh ( $C_0$ )	~24.5 kN
Tải trọng động ( $C$ )	~27.0 kN
Tốc độ giới hạn (với mỡ)	~10,000 vòng/phút
Tốc độ giới hạn (với dầu)	~14,000 vòng/phút

Ưu điểm vượt trội của bạc đạn 30204 J

Chịu tải hỗn hợp mạnh mẽ: Giải quyết tốt các bài toán về lực đẩy dọc trục và lực hướng tâm đồng thời, giúp bảo vệ trục máy khỏi hiện tượng rơ lắc.
Độ bền và tính kinh tế: Thiết kế 30204 J cân bằng giữa khả năng chịu tải lớn và kích thước gọn nhẹ, giúp giảm chi phí vật liệu gối đỡ.
Dễ dàng kiểm soát độ rơ: Kỹ thuật viên có thể điều chỉnh khe hở dọc trục một cách chính xác trong quá trình lắp đặt để máy vận hành êm ái nhất.
Tuổi thọ cao: Mặt lăn được gia công mài bóng tinh xảo giúp phân bổ màng dầu bôi trơn đều, giảm mài mòn và sinh nhiệt khi chạy tốc độ cao.

Ứng dụng thực tế của vòng bi 30204 J

Kích thước $20 \times 47 \times 15.25$ mm khiến 30204 J được ứng dụng rộng rãi trong:

Hệ thống bánh xe: Gối đỡ trục bánh xe ô tô con, xe tải nhẹ, xe nâng và các thiết bị vận chuyển.
Hộp giảm tốc: Các vị trí trục truyền động bánh răng côn, bánh răng trụ trong máy móc công nghiệp.
Máy công nghiệp: Các trục quay trong bơm, máy nén khí và các thiết bị quay yêu cầu độ cứng vững cao.
Máy nông nghiệp: Trục bánh xe và các cơ cấu truyền lực của máy cày, máy kéo làm việc trên địa hình gồ ghề.
