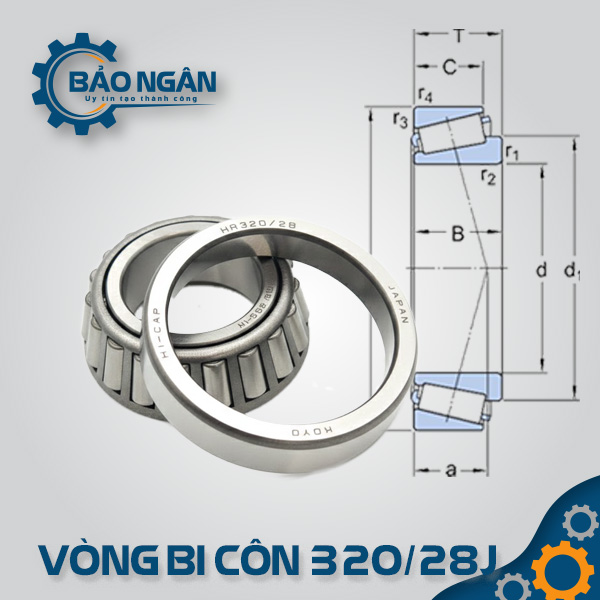

Vòng bi côn 320/28 J

Vòng bi 320/28 J là dòng vòng bi côn có thiết kế tiết diện mỏng, được tối ưu hóa để xử lý đồng thời tải trọng hướng tâm và tải trọng dọc trục trong một không gian lắp đặt hạn chế. Cấu tạo mặt lăn và con lăn hình nón giúp phân bổ lực đều, triệt tiêu ma sát và đảm bảo độ cứng vững cho trục 28 mm. Nhờ thiết kế tách rời hoàn toàn giữa cụm vòng trong (Cone) và vòng ngoài (Cup), việc lắp đặt và điều chỉnh độ rơ cho các cụm chi tiết máy trở nên cực kỳ linh hoạt và chính xác.

Thiết kế: Kết cấu tháo rời linh hoạt, thuận tiện cho việc tháo lắp và bảo trì.
Khả năng chịu tải: Chuyên dụng cho tải trọng hỗn hợp, chịu lực đẩy dọc trục ổn định từ một hướng.
Độ chuẩn xác: Sản xuất theo tiêu chuẩn ISO (J) giúp duy trì độ đồng tâm và vận hành êm ái.
Lắp đặt: Thường được lắp đặt theo cặp đối xứng để cố định trục từ cả hai phía.

Mô tả
Đánh giá (0)

Vòng bi 320/28 J là gì?

Vòng bi 320/28 J (bạc đạn côn 320/28) có đường kính trong (lỗ trục) là 28 mm. Thông số kích thước chuẩn quốc tế của mã này bao gồm đường kính ngoài 52 mm và tổng chiều dày (T) là 16 mm. Với độ dày chỉ 16 mm, 320/28 J thuộc dòng tiết diện mỏng, giúp giảm trọng lượng tổng thể của cụm gối đỡ mà vẫn mang lại khả năng chịu tải vượt trội hơn các dòng vòng bi cầu cùng kích thước. Sản phẩm được chế tác từ thép hợp kim Crom tinh luyện, nhiệt luyện đạt độ cứng bề mặt tối ưu giúp chống mài mòn và chịu xung lực va đập tốt.

Các loại vòng bi côn 320/28 J (Biến thể đầy đủ)

Tùy vào ứng dụng cụ thể và yêu cầu của nhà sản xuất, bạn có các lựa chọn biến thể:

Biến thể theo thương hiệu (Hậu tố tương đương):
- 320/28 J: Chuẩn ISO quốc tế, phổ biến ở các hãng lớn như SKF, FAG.
- 320/28 JR: Hậu tố của các hãng Nhật Bản (NSK, KOYO, NTN) với thiết kế gia cường để tăng tuổi thọ mặt lăn.
- 320/28 X: Một số hãng sử dụng hậu tố X để chỉ kích thước vòng ngoài đã được chuẩn hóa theo quy chuẩn chung.
Biến thể về cấp chính xác:
- 320/28 J / P6X: Cấp chính xác về dung sai chiều rộng được kiểm soát chặt chẽ hơn, dùng cho các ứng dụng đòi hỏi độ chính xác lắp ráp cao.
Biến thể về nắp chặn (Sealing):
- 320/28 J (Open): Loại hở hoàn toàn, thường được bôi trơn bằng mỡ chuyên dụng hoặc dầu tuần hoàn.
Biến thể về lắp ghép:
- 320/28 J/DF: Cụm hai vòng bi được lắp sẵn đối mặt để chịu tải dọc trục từ hai phía đồng thời.

Thông số kỹ thuật chi tiết của vòng bi 320/28 J

Kích thước chuẩn quốc tế của mã 320/28 J (28 x 52 x 16 mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	28 mm
Đường kính ngoài (D)	52 mm
Chiều dày tổng (T)	16 mm
Trọng lượng	~0.15 kg
Tải trọng tĩnh ( $C_0$ )	~48.5 kN
Tải trọng động ( $C$ )	~36.5 kN
Tốc độ giới hạn (với mỡ)	~8,500 vòng/phút
Tốc độ giới hạn (với dầu)	~11,000 vòng/phút

Ưu điểm vượt trội của bạc đạn 320/28 J

Tiết kiệm không gian cực tốt: Thiết kế mỏng giúp giảm kích thước gối đỡ, rất phù hợp cho các cụm trục quay yêu cầu sự tinh gọn như cổ lái xe máy hoặc hộp số nhỏ.
Khả năng chịu tải hỗn hợp ổn định: Định vị trục cực kỳ chắc chắn, giúp triệt tiêu hiện tượng lệch trục và rung lắc khi vận hành dưới tải trọng nặng.
Dễ dàng lắp đặt và căn chỉnh: Cấu trúc Cup-Cone rời giúp kỹ thuật viên tháo lắp nhanh chóng, dễ dàng kiểm tra tình trạng bôi trơn và mặt lăn.
Vận hành bền bỉ: Khả năng chịu nhiệt và mài mòn tốt giúp kéo dài chu kỳ bảo trì, giảm thiểu chi phí dừng máy cho thiết bị.

Ứng dụng thực tế của vòng bi 320/28 J

Kích thước 28 x 52 x 16 mm khiến 320/28 J là linh kiện cốt lõi trong:

Cụm cổ lái xe phân khối lớn: Đây là mã vòng bi đặc trưng dùng cho bộ chén cổ của các dòng xe môtô, giúp hệ thống lái vận hành êm ái và ổn định.
Hộp số ô tô: Các vị trí trục truyền động bánh răng của một số dòng xe chuyên dụng yêu cầu lỗ trục 28 mm.
Hộp giảm tốc công nghiệp: Các trục bánh răng nhỏ yêu cầu độ cứng vững dọc trục cao trong không gian hạn chế.
Máy công cụ cầm tay: Các thiết bị khoan, cắt công suất lớn yêu cầu độ bền mỏi và khả năng chịu va đập của vòng bi côn.
