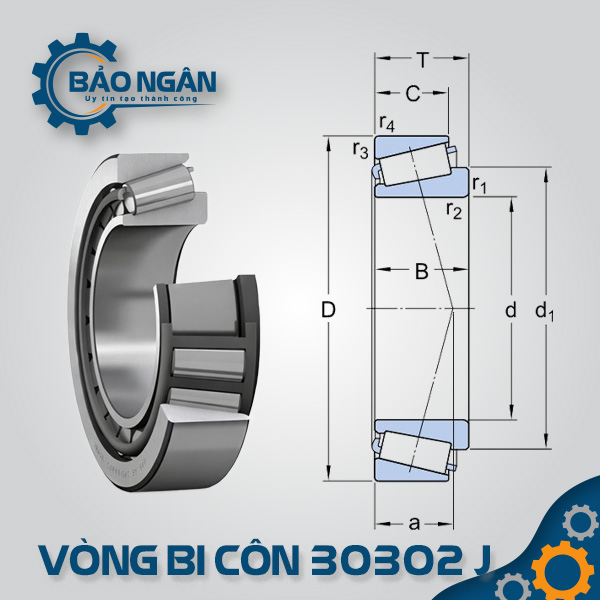

Vòng bi côn 30302 J

Vòng bi 30302 J là loại vòng bi côn hệ mét được thiết kế đặc biệt để chịu được các tổ hợp tải trọng lớn. Cấu tạo của nó bao gồm bốn phần chính: vòng trong (cone), vòng ngoài (cup), bộ con lăn hình côn và vòng cách (cage). Với góc côn được tính toán chính xác, các bề mặt lăn của con lăn và vòng đệm hội tụ tại một điểm chung trên trục vòng bi, giúp quá trình lăn diễn ra mượt mà và triệt tiêu ma sát. Đây là linh kiện không thể thiếu trong các cụm trục quay yêu cầu độ chính xác cao và khả năng chống lại lực đẩy dọc trục mạnh mẽ.

Thiết kế: Cấu tạo côn có thể tháo rời, giúp việc lắp đặt vòng ngoài và vòng trong trở nên riêng biệt và dễ dàng.
Khả năng chịu tải: Chuyên dụng cho tải trọng hỗn hợp, đặc biệt ưu việt khi chịu lực đẩy dọc trục.
Độ ổn định: Thiết kế chuẩn ISO (hậu tố J) đảm bảo độ bền và hiệu suất vận hành ổn định trong thời gian dài.
Lắp đặt: Thường được lắp theo cặp đối xứng (kiểu chữ X hoặc chữ O) để định vị trục theo cả hai hướng dọc trục.

Mô tả
Đánh giá (0)

Vòng bi 30302 J là gì?

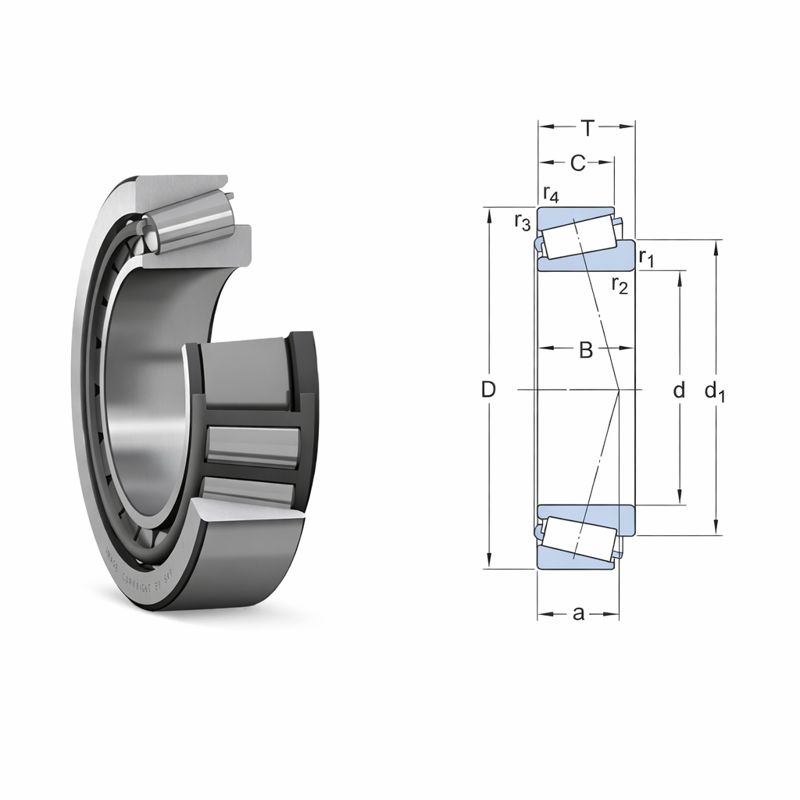

Vòng bi côn 30302 J

Vòng bi 30302 J (bạc đạn côn 30302) có đường kính trong (lỗ trục) là 15 mm. Kích thước tổng thể của sản phẩm theo tiêu chuẩn quốc tế là đường kính ngoài 42 mm và tổng chiều dày (T) là 14.25 mm. Với cấu tạo các con lăn hình côn xếp chéo, 30302 J tạo ra một diện tích tiếp xúc lớn trên các mặt lăn, giúp nó gánh được lực ép rất lớn so với các dòng vòng bi cầu có cùng kích thước. Điểm đặc trưng của dòng 30302 là tiết diện dày và độ bền cơ học cao, phù hợp cho các môi trường làm việc khắc nghiệt.

Các loại vòng bi côn 30302 J (Biến thể đầy đủ)

Tùy vào thương hiệu và yêu cầu đặc thù về độ rơ, bạn có thể gặp các biến thể:

Biến thể về cấp chính xác:
- 30302 J / P6 / P5: Các dòng có độ chính xác cao hơn tiêu chuẩn, dùng cho các trục máy công cụ yêu cầu độ đảo cực thấp.
Biến thể về chất liệu vòng cách:
- 30302 J: Vòng cách bằng thép dập (phổ biến nhất), chịu nhiệt tốt và bền bỉ.
- 30302 J/DF: Hai vòng bi côn được lắp sẵn thành cặp đối mặt (Face-to-face), sẵn sàng chịu tải dọc trục hai chiều.
Biến thể theo thương hiệu (Hậu tố tương đương):
- 30302 JR: Hậu tố của hãng KOYO/NSK (Nhật Bản), tương đương với chuẩn J của SKF/FAG.
- 30302: Một số hãng chỉ ghi mã số chính, nhưng nếu đạt chuẩn mét thì thông số kỹ thuật vẫn đồng nhất.
Dòng nâng cao:
- 30302 J2/Q: Thiết kế cải tiến hình học mặt lăn và độ bóng bề mặt, giúp giảm ma sát và sinh nhiệt thấp hơn (thường thấy ở hãng SKF).

Thông số kỹ thuật chi tiết của vòng bi 30302 J

Kích thước chuẩn quốc tế của mã 30302 J ( $15 \times 42 \times 14.25$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	15 mm
Đường kính ngoài (D)	42 mm
Chiều dày tổng (T)	14.25 mm
Trọng lượng	~0.10 kg
Tải trọng tĩnh ( $C_0$ )	~21.2 kN
Tải trọng động ( $C$ )	~24.5 kN
Tốc độ giới hạn (với mỡ)	~11,000 vòng/phút
Tốc độ giới hạn (với dầu)	~15,000 vòng/phút

Ưu điểm vượt trội của bạc đạn 30302 J

Chịu lực hỗn hợp hoàn hảo: Vòng bi côn 30302 J xử lý cực tốt các lực tác động xiên, lực đẩy ngang phát sinh khi trục quay dưới tải trọng nặng.
Độ bền cơ học cực cao: Thiết kế thép chịu lực tinh luyện giúp vòng bi chống lại sự biến dạng và mỏi kim loại dưới các xung lực va đập liên tục.
Khả năng tháo rời linh hoạt: Vòng ngoài (Cup) và cụm vòng trong (Cone) tháo rời được, giúp việc bảo trì, vệ sinh và kiểm tra mặt lăn trở nên cực kỳ thuận tiện.
Dễ dàng điều chỉnh độ rơ: Trong quá trình lắp đặt, người kỹ thuật có thể điều chỉnh khoảng cách giữa hai vòng bi để đạt được độ rơ dọc trục mong muốn, tối ưu hóa độ êm của máy.

Ứng dụng thực tế của vòng bi 30302 J

Kích thước $15 \times 42 \times 14.25$ mm khiến 30302 J trở thành linh kiện quan trọng trong:

Hộp số ô tô & Xe máy: Các trục truyền động, bộ vi sai yêu cầu khả năng chịu lực đẩy dọc trục khi chuyển số hoặc vào cua.
Bánh xe vận tải: Gối đỡ trục bánh xe cho các dòng xe tải nhẹ, xe nâng và thiết bị vận chuyển kho bãi.
Máy công nghiệp: Các trục quay trong máy nén khí, bơm thủy lực và hệ thống hộp giảm tốc công suất trung bình.
Máy nông nghiệp: Các cụm trục trong máy cày, máy gặt nơi làm việc trong môi trường bùn đất và chịu tải va đập.
