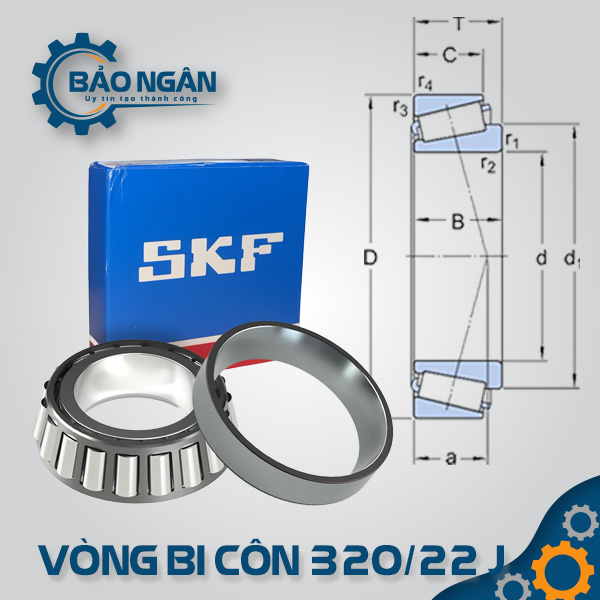

Vòng bi côn 320/22 J

Vòng bi 320/22 J là loại vòng bi côn được thiết kế để xử lý đồng thời tải trọng hướng tâm và tải trọng dọc trục mạnh mẽ. Với cấu tạo mặt lăn hình nón, các con lăn hình côn chuyển động nhịp nhàng giúp triệt tiêu ma sát và phân bổ lực đều lên bề mặt trục. Cấu tạo tháo rời hoàn toàn giữa cụm vòng trong (Cone) và vòng ngoài (Cup) giúp việc lắp đặt vào các hốc gối đỡ hẹp trở nên dễ dàng và chính xác. Đây là giải pháp định vị trục lý tưởng cho các cụm chi tiết máy yêu cầu độ rơ thấp và độ cứng vững cao trên trục 22 mm.

Thiết kế: Kết cấu tách rời linh hoạt, thuận tiện cho việc căn chỉnh độ chặt của cụm vòng bi.
Khả năng chịu tải: Chuyên dụng cho tải trọng hỗn hợp, chịu lực đẩy dọc trục ổn định từ một hướng.
Độ chuẩn xác: Sản xuất theo tiêu chuẩn ISO (J) giúp đảm bảo tuổi thọ và hiệu suất vận hành lâu dài.
Lắp đặt: Thường được lắp theo cặp để định vị trục theo cả hai hướng dọc trục.

Mô tả
Đánh giá (0)

Vòng bi 320/22 J là gì?

Vòng bi 320/22 J (bạc đạn côn 320/22) có đường kính trong (lỗ trục) là 22 mm. Thông số kích thước chuẩn quốc tế của mã này bao gồm đường kính ngoài 44 mm và tổng chiều dày (T) là 15 mm. Với chiều rộng 15 mm, 320/22 J thuộc dòng có tiết diện mỏng, giúp tối ưu hóa không gian cho các bộ phận truyền động mà vẫn đảm bảo khả năng chịu tải vượt trội hơn hẳn các loại vòng bi cầu cùng kích thước. Sản phẩm được chế tác từ thép hợp kim Crom tinh luyện, nhiệt luyện đạt độ cứng cao để chống mài mòn và chịu va đập tốt.

Các loại vòng bi côn 320/22 J (Biến thể đầy đủ)

Tùy vào ứng dụng cụ thể trên các dòng xe hoặc máy móc, bạn có các lựa chọn biến thể:

Biến thể theo thương hiệu (Hậu tố tương đương):
- 320/22 J: Chuẩn ISO quốc tế, phổ biến ở các hãng như SKF, FAG.
- 320/22 JR: Hậu tố của các hãng Nhật Bản (NSK, KOYO, NTN) với thiết kế gia cường bề mặt lăn để tăng tuổi thọ.
- 320/22 X: Một số hãng sử dụng hậu tố X để chỉ kích thước vòng ngoài đã được điều chỉnh theo tiêu chuẩn quốc tế.
Biến thể về nắp chặn (Sealing):
- 320/22 J (Open): Loại hở hoàn toàn, yêu cầu bôi trơn bằng mỡ hoặc dầu từ hệ thống chung.
Biến thể về cấp chính xác:
- 320/22 J / P6X: Cấp chính xác về dung sai chiều rộng được kiểm soát chặt chẽ hơn, dùng cho các ứng dụng đòi hỏi độ chính xác lắp ráp cao.
Biến thể về lắp ghép:
- 320/22 J/DF: Cụm hai vòng bi được lắp sẵn đối mặt nhau để gánh tải dọc trục từ hai phía.

Thông số kỹ thuật chi tiết của vòng bi 320/22 J

Kích thước chuẩn quốc tế của mã 320/22 J (22 x 44 x 15 mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	22 mm
Đường kính ngoài (D)	44 mm
Chiều dày tổng (T)	15 mm
Trọng lượng	~0.10 kg
Tải trọng tĩnh ( $C_0$ )	~33.5 kN
Tải trọng động ( $C$ )	~25.5 kN
Tốc độ giới hạn (với mỡ)	~10,000 vòng/phút
Tốc độ giới hạn (với dầu)	~13,000 vòng/phút

Ưu điểm vượt trội của bạc đạn 320/22 J

Thiết kế siêu tinh gọn: Tiết diện mỏng giúp giảm trọng lượng và không gian lắp đặt mà không làm suy giảm khả năng chịu tải của trục 22 mm.
Khả năng chịu tải hỗn hợp cực tốt: Định vị trục máy cực kỳ chắc chắn, chống lại hiện tượng rung lắc và lệch trục khi vận hành dưới tải trọng nặng.
Dễ dàng bảo trì: Cấu tạo Cup-Cone rời cho phép tháo lắp và kiểm tra tình trạng mặt lăn nhanh chóng, giảm thời gian dừng máy.
Vận hành êm ái: Mặt lăn được gia công mài bóng đạt độ nhám siêu thấp giúp giảm ma sát khởi động và hạn chế nhiệt lượng phát sinh.

Ứng dụng thực tế của vòng bi 320/22 J

Kích thước 22 x 44 x 15 mm khiến 320/22 J là linh kiện cốt lõi trong:

Cụm cổ lái xe máy: Đây là mã vòng bi cực kỳ phổ biến trong bộ chén cổ của nhiều dòng xe máy cao cấp, giúp lái xe nhẹ nhàng và ổn định.
Hộp số ô tô: Các vị trí trục truyền động và bộ vi sai của các dòng xe du lịch cỡ nhỏ.
Hộp giảm tốc công nghiệp: Các trục bánh răng nhỏ yêu cầu độ cứng vững dọc trục cao trong không gian hẹp.
Máy công cụ mini: Các trục quay của máy khoan, máy mài chính xác yêu cầu độ đảo trục thấp.

Tại sao nên mua Vòng Bi 320/22 J tại Thiết bị Bảo Ngân?

Hàng chính hãng sẵn kho: Đầy đủ các thương hiệu uy tín như SKF, FAG, NSK, NTN, KOYO, TIMKEN với chứng từ CO, CQ đầy đủ.
Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 22 mm và độ dày 15 mm chuẩn xác tuyệt đối, giúp việc thay thế diễn ra thuận lợi.
Tư vấn kỹ thuật tận tâm: Đội ngũ chuyên gia hỗ trợ bạn cách căn chỉnh lực ép (Preload) phù hợp để tránh tình trạng quá nhiệt hoặc rơ lắc sau khi lắp đặt.
