Vòng bi côn 32005 J

Vòng bi 32005 J là loại vòng bi côn được thiết kế để xử lý đồng thời tải trọng hướng tâm và tải trọng dọc trục từ một hướng. Cấu trúc của vòng bi bao gồm các con lăn hình côn và mặt lăn được mài bóng siêu tinh xảo, giúp triệt tiêu ma sát và tản nhiệt hiệu quả. Điểm đặc trưng của dòng 32005 J là thiết kế gọn nhẹ, cho phép các kỹ sư tối ưu hóa kích thước gối đỡ trên trục 25 mm mà không làm suy giảm độ cứng vững của hệ thống. Với thiết kế tháo rời (Cup-Cone), việc lắp ráp và điều chỉnh độ rơ cho các cụm trục quay trở nên đơn giản và chính xác hơn bao giờ hết.

Thiết kế: Kết cấu tách rời linh hoạt, dễ dàng lắp ráp vòng ngoài và cụm vòng trong độc lập.
Khả năng chịu tải: Chịu tải hỗn hợp tốt, định vị trục máy ổn định dưới tác động của lực đẩy dọc trục.
Độ bền: Sản xuất từ thép Crom cao cấp qua quy trình nhiệt luyện đạt độ cứng bề mặt tối ưu.
Lắp đặt: Thường được lắp đặt theo cặp (đối diện nhau) để cố định trục theo cả hai hướng dọc trục.

Mô tả
Đánh giá (0)

Vòng bi 32005 J là gì?

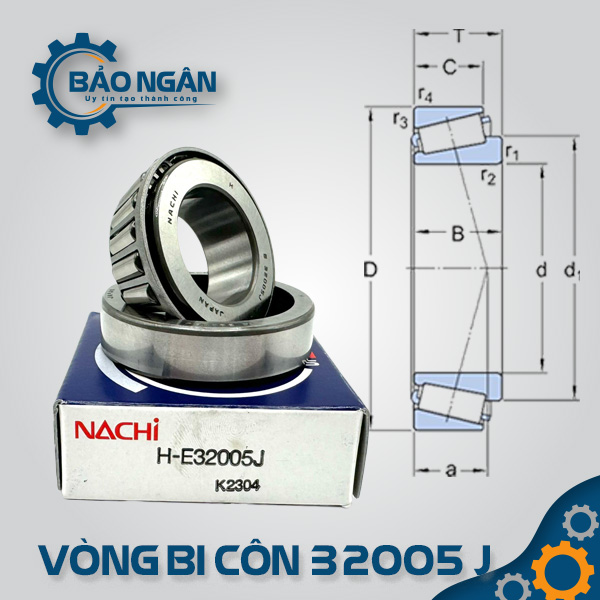

Vòng bi côn 32005 J

Vòng bi 32005 J (bạc đạn côn 32005) có kích thước đường kính trong (lỗ trục) là 25 mm. Thông số kích thước chuẩn quốc tế của mã này bao gồm đường kính ngoài 47 mm và tổng chiều dày (T) là 15 mm. Nhờ thiết kế tiết diện mỏng đặc trưng của dòng 320, sản phẩm này chỉ dày 15 mm, giúp giảm đáng kể trọng lượng của toàn bộ cụm gối đỡ. Bề mặt các mặt lăn được gia công chính xác tuyệt đối, giúp vòng bi vận hành êm ái, giảm rung động và nhiệt lượng phát sinh ngay cả khi làm việc ở tốc độ vòng quay cao liên tục.

Các loại vòng bi côn 32005 J (Biến thể đầy đủ)

Tùy thuộc vào yêu cầu của máy móc và điều kiện vận hành, bạn có thể lựa chọn các biến thể:

Biến thể theo thương hiệu (Hậu tố tương đương):
- 32005 J: Chuẩn ISO quốc tế, đảm bảo kích thước đồng bộ (thường thấy ở SKF, FAG).
- 32005 JR: Hậu tố của các hãng Nhật Bản (NSK, KOYO, NTN) với thiết kế được tối ưu hóa cho độ bền mỏi cao hơn.
- 32005 X: Một số hãng sử dụng hậu tố X để chỉ kích thước vòng ngoài đã được chuẩn hóa theo quy chuẩn chung của quốc tế.
Biến thể về cấp chính xác:
- 32005 J / P6X / P5: Các dòng có sai số dung sai cực thấp, chuyên dùng cho các trục quay của máy công cụ CNC hoặc thiết bị đo chính xác.
Biến thể về lắp ghép:
- 32005 J/DF: Cụm hai vòng bi được lắp sẵn đối mặt (Face-to-face) để chịu tải dọc trục từ hai hướng.
Biến thể về bề mặt (Sản phẩm nâng cao):
- 32005 J2/Q: Thiết kế cải tiến hình học mặt lăn giúp phân bổ màng dầu tốt hơn, giảm ma sát khởi động (thường thấy ở SKF).

Thông số kỹ thuật chi tiết của vòng bi 32005 J

Kích thước chuẩn quốc tế của mã 32005 J (25 x 47 x 15 mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	25 mm
Đường kính ngoài (D)	47 mm
Chiều dày tổng (T)	15 mm
Trọng lượng	~0.11 kg
Tải trọng tĩnh ( $C_0$ )	~38.0 kN
Tải trọng động ( $C$ )	~28.5 kN
Tốc độ giới hạn (với mỡ)	~9,500 vòng/phút
Tốc độ giới hạn (với dầu)	~13,000 vòng/phút

Ưu điểm vượt trội của bạc đạn 32005 J

Tiết kiệm không gian cực tốt: Thiết kế mỏng giúp giảm kích thước gối đỡ, rất phù hợp cho các thiết bị cần sự tinh gọn nhưng yêu cầu sức mạnh chịu tải lớn.
Khả năng chịu tải hỗn hợp ổn định: Định vị trục cực kỳ chắc chắn, giúp triệt tiêu hiện tượng lệch trục và rung lắc khi máy làm việc dưới tải trọng cao.
Dễ dàng bảo trì và lắp đặt: Cấu trúc Cup-Cone rời giúp kỹ thuật viên tháo lắp nhanh chóng, dễ dàng kiểm tra tình trạng bôi trơn và mặt lăn.
Vận hành linh hoạt: Người dùng có thể chủ động điều chỉnh khe hở hoạt động (Internal Clearance) trong quá trình lắp ráp để máy vận hành đạt hiệu suất tối ưu nhất.

Ứng dụng thực tế của vòng bi 32005 J

Kích thước 25 x 47 x 15 mm khiến 32005 J trở thành linh kiện then chốt trong:

Hệ thống cổ lái xe gắn máy: Dùng cho các dòng xe phân khối lớn hoặc xe tay ga cao cấp, giúp lái xe nhẹ nhàng và bền bỉ.
Hộp số ô tô: Các vị trí trục truyền động bánh răng và bộ vi sai của xe du lịch cỡ trung.
Hộp giảm tốc công nghiệp: Các trục bánh răng trụ hoặc bánh răng nghiêng yêu cầu độ chính xác dọc trục trong không gian hạn chế.
Máy công nghiệp nhẹ: Các trục quay của máy đóng gói, máy dệt và các hệ thống băng tải tự động.

Tại sao nên mua Vòng Bi 32005 J tại Thiết bị Bảo Ngân?

Hàng chính hãng sẵn kho: Sẵn hàng từ các thương hiệu hàng đầu như SKF, FAG, NSK, NTN, KOYO, TIMKEN với chứng từ CO, CQ đầy đủ.
Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 25 mm và độ dày 15 mm chuẩn xác tuyệt đối, giúp việc thay thế lắp đặt thuận tiện nhất.
Tư vấn chuyên sâu: Đội ngũ kỹ thuật hỗ trợ bạn cách căn chỉnh lực ép (Preload) và lựa chọn mỡ bôi trơn chịu cực áp (EP) phù hợp nhất cho thiết bị.
