Vòng bi chà tròn 51205

Vòng bi chà 51205 là gối đỡ chịu lực đẩy hiệu suất cao cho các trục máy 25 mm. Với thiết kế mặt lăn dạng rãnh sâu và bộ con lăn cầu kích thước lớn của series 2, sản phẩm đảm bảo khả năng gánh vác tải trọng dọc trục vượt trội và vận hành ổn định dưới áp lực đẩy từ một hướng. Cấu tạo tháo rời 3 thành phần giúp việc lắp đặt, bôi trơn và kiểm tra định kỳ từng chi tiết trở nên cực kỳ đơn giản. Đây là lựa chọn phổ biến cho các hệ thống gối đỡ trục đứng, bàn xoay máy công cụ, và các cơ cấu kích nâng yêu cầu sự bền bỉ trong không gian trung bình.

Thiết kế: Vòng bi cầu chặn một hướng, series 2, cấu tạo 3 thành phần rời.
Khả năng chịu tải: Chuyên trị tải dọc trục một chiều; tuyệt đối không chịu tải trọng hướng tâm.
Đặc tính: Vận hành ổn định ở tốc độ trung bình, độ cứng vững cao và ma sát thấp.
Bảo trì: Dễ dàng tháo rời để vệ sinh và tái bôi trơn bề mặt rãnh lăn định kỳ.

Mô tả
Đánh giá (0)

Vòng bi chà 51205 là gì?

Vòng bi chà 51205 sở hữu đường kính trong lỗ trục là 25 mm. Thông số kích thước tiêu chuẩn quốc tế bao gồm đường kính ngoài 47 mm và chiều dày tổng thể (H) là 15 mm. Nhờ thiết kế series 2, mã 51205 dày hơn 4 mm so với dòng 51105 (dày 11 mm), giúp các rãnh lăn có chiều sâu tốt hơn, từ đó nâng cao đáng kể chỉ số tải trọng động và tĩnh. Sản phẩm được chế tác từ thép Crom GCr15 tinh luyện, bề mặt rãnh lăn được mài siêu tinh xảo giúp giảm thiểu ma sát, hạn chế sinh nhiệt và đảm bảo độ bền cơ học dưới áp lực nén liên tục.

Các loại vòng bi chà 51205 (Biến thể đầy đủ)

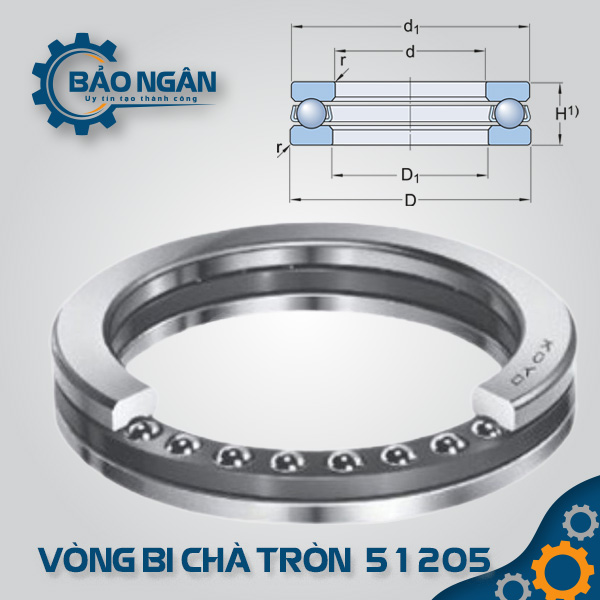

Vòng bi chà tròn 51205

Tùy vào điều kiện làm việc và yêu cầu kỹ thuật, vòng bi 51205 có các biến thể kỹ thuật sau:

Biến thể về vật liệu vòng cách (Cage):
- 51205 (Standard): Vòng cách thép dập, chịu nhiệt tốt, bền bỉ (Dùng phổ biến nhất).
- 51205 M: Vòng cách đồng thau (Brass) gia công, chịu rung động tốt và vận hành mát hơn ở tốc độ cao.
- 51205 TN9: Vòng cách nhựa Polyamide 66 gia cường, giúp vòng bi vận hành siêu êm, nhẹ và giảm ma sát khởi động.
Biến thể về độ chính xác:
- 51205 P6 / P5: Các cấp chính xác cao với sai số kích thước và độ đảo cực thấp, dùng cho các trục máy công cụ cần độ chính xác khắt khe.
Biến thể về thiết kế mặt đế:
- 51205: Mặt đế phẳng tiêu chuẩn.
- 51205 + U205: Kết hợp với vòng đệm đế tự lựa (Spherical seat washer) giúp bù trừ sai lệch độ vuông góc giữa trục và gối đỡ máy.

Thông số kỹ thuật chi tiết của vòng bi 51205

Kích thước chuẩn quốc tế của mã 51205 ( $25 \times 47 \times 15$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	25 mm
Đường kính ngoài (D)	47 mm
Chiều dày (H)	15 mm
Trọng lượng	~0.11 kg
Tải trọng tĩnh ( $C_0$ )	~50.0 kN
Tải trọng động ( $C$ )	~27.6 kN
Tốc độ giới hạn (Mỡ)	~4,300 vòng/phút
Tốc độ giới hạn (Dầu)	~6,000 vòng/phút

Ưu điểm vượt trội của bạc đạn chà 51205

Chống lực đẩy dọc trục mạnh mẽ: Thiết kế series 2 cung cấp sự cân bằng hoàn hảo giữa kích thước gọn gàng và khả năng chịu tải dọc trục lớn cho trục 25 mm.
Độ ổn định vận hành cao: Rãnh lăn được gia công chính xác tuyệt đối giúp bộ bi cầu di chuyển mượt mà, triệt tiêu các rung động dọc trục không mong muốn.
Dễ dàng lắp đặt và bảo trì: Cấu tạo 3 thành phần tách rời giúp người thợ dễ dàng lắp vòng đệm trục lên trục và vệ sinh hệ thống bi cầu định kỳ.
Tuổi thọ bền bỉ: Vật liệu thép chuyên dụng và quy trình nhiệt luyện tiên tiến giúp vòng bi duy trì hiệu suất cao dưới áp lực nén liên tục.

Ứng dụng thực tế của vòng bi 51205

Kích thước $25 \times 47 \times 15$ mm khiến 51205 là linh kiện quan trọng trong:

Gối đỡ trục đứng máy bơm: Chịu tải trọng dọc trục của cánh bơm và trục quay trong các loại máy bơm công suất trung bình.
Hệ thống van và kích nâng: Hỗ trợ quá trình đóng mở hoặc nâng hạ chịu áp lực dọc trục từ tải trọng hoặc chất lỏng.
Bàn quay máy công cụ: Đảm bảo khả năng quay trơn tru và chính xác cho các bàn máy gia công cơ khí nhỏ và trung bình.
Cơ cấu ly hợp và hộp số: Sử dụng trong các bộ phận chặn để triệt tiêu lực đẩy dọc trục phát sinh trong quá trình truyền động.

Tại sao nên mua Vòng Bi 51205 tại Thiết bị Bảo Ngân?

Hàng chính hãng sẵn kho: Cam kết cung cấp các thương hiệu lớn như SKF, FAG, NSK, NTN đạt tiêu chuẩn quốc tế với đầy đủ CO, CQ rõ ràng.
Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 25 mm và chiều dày 15 mm chuẩn xác tuyệt đối, hỗ trợ đo đạc kiểm tra thông số thực tế tại chỗ.
Tư vấn giải pháp chuyên nghiệp: Đội ngũ chuyên gia hỗ trợ bạn phân biệt chính xác vòng đệm trục (lỗ ép chặt) và vòng đệm ổ (lỗ lỏng) để đảm bảo lắp đặt đúng kỹ thuật, tránh lỗi gây cháy vòng bi.
