Vòng bi chà tròn 51222

Vòng bi chà 51222 là gối đỡ chịu lực đẩy hạng nặng dành cho các trục máy lớn có đường kính 110 mm. Với thiết kế rãnh sâu và bộ con lăn cầu kích thước lớn đặc trưng của series 2, sản phẩm đảm bảo khả năng chịu tải dọc trục khổng lồ và duy trì độ ổn định tuyệt đối cho trục máy dưới áp lực nén mạnh. Cấu tạo tháo rời 3 thành phần giúp việc vận chuyển, lắp đặt và kiểm tra định kỳ từng chi tiết mặt lăn trở nên thuận tiện hơn đối với một vòng bi có kích thước lớn. Đây là lựa chọn hàng đầu cho các gối đỡ trục đứng công suất cao, bàn xoay siêu trọng và các hệ thống máy ép công nghiệp nặng.

Thiết kế: Vòng bi cầu chặn một hướng, series 2 (hạng nặng), cấu tạo 3 thành phần rời.
Khả năng chịu tải: Chuyên trị tải dọc trục một chiều mức độ rất nặng; tuyệt đối không chịu tải trọng hướng tâm.
Đặc tính: Độ cứng vững siêu hạng, vận hành ổn định dưới áp lực đẩy liên tục và tốc độ trung bình.
Bảo trì: Thiết kế tách rời cho phép vệ sinh, bôi trơn và thay thế từng thành phần một cách độc lập và hiệu quả.

Mô tả
Đánh giá (0)

Vòng bi chà 51222 là gì?

Vòng bi chà 51222 sở hữu đường kính trong lỗ trục là 110 mm. Thông số kích thước tiêu chuẩn quốc tế bao gồm đường kính ngoài 160 mm và chiều dày tổng thể (H) lên tới 38 mm. Việc sử dụng thép Crom GCr15 tinh luyện kết hợp với quy trình nhiệt luyện tiên tiến giúp các rãnh lăn có độ cứng mặt lăn cực cao, chống mỏi bề mặt và biến dạng dưới ứng suất nén hàng chục tấn. Bề mặt các rãnh lăn được gia công siêu tinh xảo theo tiêu chuẩn kỹ thuật khắt khe nhất, giúp bộ bi cầu di chuyển mượt mà, giảm thiểu nhiệt lượng sinh ra khi vận hành liên tục và kéo dài tuổi thọ của chất bôi trơn.

Các loại vòng bi chà 51222 (Biến thể đầy đủ)

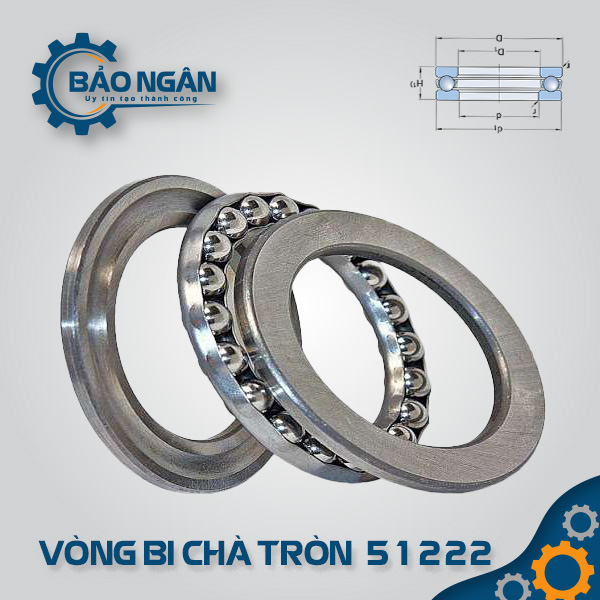

Vòng bi chà tròn 51222

Tùy vào điều kiện làm việc khắc nghiệt và yêu cầu độ bền, vòng bi 51222 có các biến thể kỹ thuật sau:

Biến thể về vật liệu vòng cách (Cage):
- 51222 (Standard): Vòng cách thép dập, bền bỉ và chịu nhiệt tốt (Phổ biến nhất).
- 51222 M: Vòng cách đồng thau (Brass) gia công, cực kỳ bền bỉ dưới tác động của rung động và tải trọng va đập, thường dùng cho máy móc hạng nặng.
- 51222 TN9: Vòng cách nhựa Polyamide 66 gia cường, giúp giảm trọng lượng vòng bi và vận hành êm ái hơn ở tốc độ cao.
Biến thể về độ chính xác:
- 51222 P6 / P5: Các cấp chính xác cao với sai số dung sai và độ đảo cực thấp, dùng cho các bàn xoay siêu trọng yêu cầu độ phẳng và độ chính xác vị trí tuyệt đối.
Biến thể về thiết kế mặt đế:
- 51222: Mặt đế phẳng tiêu chuẩn.
- 51222 + U222: Kết hợp với vòng đệm đế tự lựa (Spherical seat washer) giúp bù đắp các sai lệch về độ đồng tâm giữa trục 110 mm và gối đỡ máy.

Thông số kỹ thuật chi tiết của vòng bi 51222

Kích thước chuẩn quốc tế của mã 51222 ( $110 \times 160 \times 38$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	110 mm
Đường kính ngoài (D)	160 mm
Chiều dày (H)	38 mm
Trọng lượng	~2.65 kg
Tải trọng tĩnh ( $C_0$ )	~430.0 kN
Tải trọng động ( $C$ )	~153.0 kN
Tốc độ giới hạn (Mỡ)	~1,400 vòng/phút
Tốc độ giới hạn (Dầu)	~2,000 vòng/phút

Ưu điểm vượt trội của bạc đạn chà 51222

Sức mạnh chịu tải đẩy khổng lồ: Thiết kế series 2 với bi cầu lớn giúp chịu được lực đẩy dọc trục cực mạnh, đảm bảo an toàn cho các hệ thống trục 110 mm.
Độ ổn định cơ học cao: Vòng đệm dày 38 mm cung cấp độ cứng vững tuyệt vời, chống biến dạng mặt lăn dưới áp lực nén liên tục và va đập.
Dễ dàng kiểm soát kỹ thuật: Do các bộ phận có thể tháo rời, kỹ thuật viên có thể dễ dàng đo đạc độ mòn của rãnh lăn và kiểm tra tình trạng từng viên bi cầu.
Ma sát vận hành ổn định: Quy trình mài chính xác giúp giảm thiểu lực cản lăn, tối ưu hóa công suất truyền động và hạn chế rung động dọc trục.

Ứng dụng thực tế của vòng bi 51222

Kích thước $110 \times 160 \times 38$ mm khiến 51222 là linh kiện cốt yếu trong:

Gối đỡ trục đứng hạng nặng: Các trục khuấy lớn trong ngành hóa chất hoặc trục đứng của máy nghiền, máy quạt công nghiệp.
Bàn xoay siêu trọng: Hệ thống bàn xoay trong các dây chuyền đóng tàu, sản xuất thiết bị năng lượng hoặc máy CNC cỡ lớn.
Máy ép thủy lực công suất lớn: Chịu lực phản hồi dọc trục trực tiếp từ piston ép trong các chu kỳ làm việc áp lực cao.
Ổ xoay cần trục và máy xúc: Giúp xoay các kết cấu thép nặng hàng chục tấn một cách nhẹ nhàng và chính xác.

Tại sao nên mua Vòng Bi 51222 tại Thiết bị Bảo Ngân?

Hàng chính hãng sẵn kho: Cam kết cung cấp các thương hiệu lớn như SKF, FAG, NSK, NTN đạt tiêu chuẩn quốc tế với đầy đủ CO, CQ rõ ràng.
Đảm bảo kỹ thuật tuyệt đối: Kiểm tra chính xác lỗ trục 110 mm và chiều dày 38 mm chuẩn xác, hỗ trợ đo đạc kiểm tra thông số kỹ thuật thực tế tại kho.
Tư vấn giải pháp chuyên nghiệp: Đội ngũ chuyên gia giàu kinh nghiệm hỗ trợ bạn phân biệt chính xác vòng đệm trục (lỗ nhỏ – lắp chặt) và vòng đệm ổ (lỗ lớn – lắp lỏng) để quy trình lắp đặt máy diễn ra hoàn hảo.
