Vòng bi Cà Na 24124

Vòng bi Cà Na 24124 là giải pháp gối đỡ chịu tải trọng siêu trọng chuyên dụng cho các trục máy 120 mm. Với bề rộng lên đến 80 mm, sản phẩm này cung cấp diện tích tiếp xúc mặt lăn khổng lồ, giúp triệt tiêu các lực nén hướng tâm cực mạnh và các xung lực va đập liên tục. Cơ chế tự lựa thông minh cho phép vòng bi vận hành hoàn hảo ngay cả khi trục bị võng hoặc gối đỡ bị lệch tâm lên đến 2°, bảo vệ trục máy khỏi hư hại do mỏi. Đây là linh kiện then chốt trong các máy nghiền đá hạng nặng, máy cán thép, máy xeo giấy và các hệ thống truyền động siêu trọng trong công nghiệp khai khoáng.

Thiết kế: Vòng bi tang trống tự lựa hai hàng con lăn, series 241 siêu tải.
Khả năng chịu tải: Chịu tải trọng hướng tâm siêu hạng và tải trọng dọc trục cả hai hướng.
Đặc tính: Độ cứng vững cao, diện tích tiếp xúc lớn, khả năng tự lựa góc linh hoạt.
Tính năng bảo trì: Tích hợp rãnh bôi trơn và 3 lỗ dầu (W33) tiêu chuẩn trên vòng ngoài.

Mô tả
Đánh giá (0)

Vòng bi 24124 là gì?

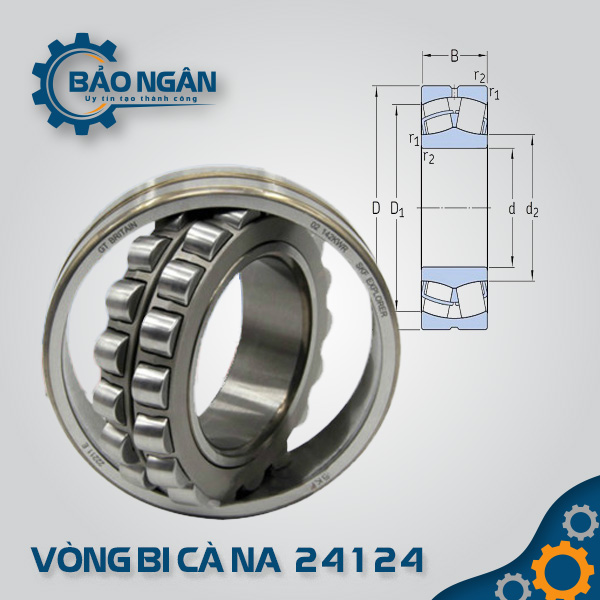

Vòng bi Cà Na 24124

Vòng bi 24124 sở hữu thông số kích thước chuẩn quốc tế với đường kính trong (lỗ trục) là 120 mm, đường kính ngoài 200 mm và chiều dày (bề rộng) đặc biệt lên tới 80 mm. Toàn bộ vòng đệm và con lăn được chế tác từ thép Crom GCr15 tinh luyện độ tinh khiết cao, trải qua quy trình nhiệt luyện đẳng nhiệt giúp bề mặt đạt độ cứng và độ bền mỏi phi thường. Điểm mạnh nhất của mã 24124 chính là khả năng gánh vác tải trọng nén tĩnh lên đến hàng nghìn kN mà không bị biến dạng rãnh lăn. Nhờ hệ thống rãnh dầu W33, mỡ bôi trơn có thể tiếp cận trực tiếp vào trung tâm các hàng bi, giúp giảm ma sát khởi động và duy trì nhiệt độ vận hành ổn định cho các cụm máy khổng lồ.

Các loại vòng bi Cà Na 24124 (Biến thể đầy đủ)

Tùy vào phương thức lắp đặt và yêu cầu về độ bền vòng cách, mã 24124 có các biến thể kỹ thuật sau:

Biến thể về lỗ trục:
- 24124 CC / CA / E: Lỗ thẳng (Cylindrical bore), lắp trực tiếp lên trục 120 mm bằng phương pháp gia nhiệt.
- 24124 CCK30 / CAK30: Lỗ côn (Tapered bore 1:30), lưu ý series 241 thường sử dụng độ côn 1:30 (K30) thay vì 1:12 như các series khác, yêu cầu lắp kèm măng xông rút H24124 hoặc măng xông đẩy AH24124.
Biến thể về vật liệu vòng cách (Cage):
- 24124 CA / CAM: Vòng cách đồng thau gia công (Brass cage), chịu va đập và nhiệt độ cao vượt trội, chuyên dùng cho các môi trường rung động cực mạnh như máy sàng rung.
- 24124 CC / CD: Vòng cách thép dập, thiết kế tối ưu cho khả năng bôi trơn tốt và vận hành ở tốc độ cao hơn nhờ trọng lượng nhẹ.
- 24124 E1: Thiết kế hiệu suất cao theo công nghệ mới nhất, tối ưu hóa số lượng và kích thước con lăn để đạt chỉ số tải trọng cao nhất.
Biến thể về khe hở kỹ thuật:
- 24124 /C3: Khe hở hướng tâm lớn hơn tiêu chuẩn, chuyên dùng cho các máy vận hành ở nhiệt độ cao liên tục hoặc trục có độ giãn nở nhiệt lớn.

Thông số kỹ thuật chi tiết của vòng bi 24124

Kích thước chuẩn quốc tế của mã 24124 ( $120 \times 200 \times 80$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	120 mm
Đường kính ngoài (D)	200 mm
Chiều dày (B)	80 mm
Trọng lượng	~10.0 kg
Tải trọng tĩnh ( $C_0$ )	~800 kN
Tải trọng động ( $C$ )	~560 kN
Tốc độ giới hạn (Mỡ)	~1,600 vòng/phút
Tốc độ giới hạn (Dầu)	~2,200 vòng/phút

Ưu điểm vượt trội của bạc đạn Cà Na 24124

Sức mạnh chịu tải hướng tâm phi thường: Với bề ngang 80 mm, vòng bi 24124 có khả năng chịu nén vượt xa các dòng series 222 hay 231 có cùng lỗ trục, đảm bảo an toàn cho các ứng dụng nặng nhất.
Khả năng tự lựa góc linh hoạt: Tự động bù đắp lỗi lệch trục lên đến 2 độ, đặc biệt quan trọng cho các trục chính máy nghiền vốn dễ bị rung lắc và lệch tâm trong quá trình hoạt động.
Hệ thống bôi trơn hoàn hảo: Rãnh và lỗ dầu W33 đảm bảo mỡ chịu cực áp (EP) luôn có mặt tại các vị trí ma sát cao nhất, kéo dài chu kỳ bảo trì máy.
Độ bền cơ học siêu hạng: Vật liệu thép siêu sạch giúp vòng bi duy trì hiệu suất ổn định dưới áp lực làm việc cực hạn và môi trường bụi bẩn công nghiệp.

Ứng dụng thực tế của vòng bi 24124

Kích thước $120 \times 200 \times 80$ mm khiến 24124 là linh kiện không thể thiếu trong:

Máy nghiền đá và đập quặng: Gối đỡ chịu tải trọng va đập cực lớn và lực nén liên tục trong ngành khai khoáng.
Công nghiệp thép và luyện kim: Các trục lô cán thép, hệ thống con lăn truyền động siêu nặng.
Ngành giấy và năng lượng: Trục ép chính của máy xeo giấy, hệ thống trục vít máy ép bùn siêu trọng và các thiết bị tời nâng hạng nặng.
Hộp số công nghiệp siêu trọng: Sử dụng trong các bộ truyền động đặc biệt yêu cầu khả năng chịu tải hướng tâm cực đại.
