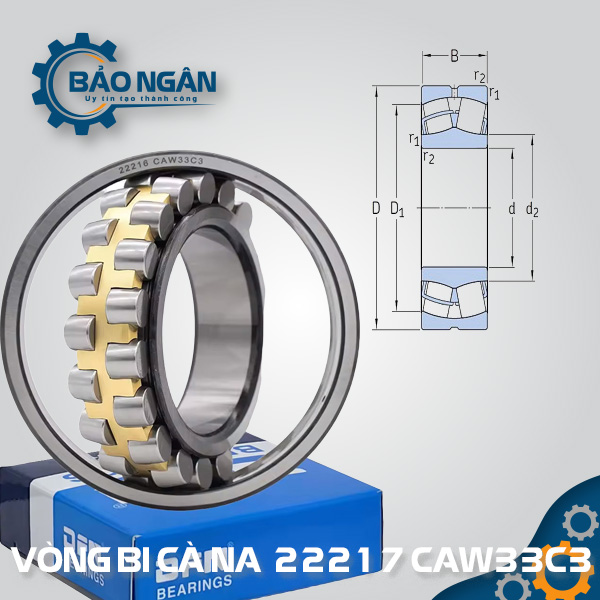

Vòng bi Cà Na 22217 CA/W33/C3

Vòng bi Cà Na 22217 CA/W33/C3 là giải pháp gối đỡ chịu tải trọng cao dành cho các trục máy 85 mm. Với thiết kế hai hàng con lăn tang trống đối xứng và vòng cách đồng thau gia công (CA), sản phẩm chịu được những rung động mạnh và tải trọng va đập liên tục. Khe hở C3 ngăn chặn tình trạng bó cứng vòng bi khi kim loại giãn nở do nhiệt trong quá trình làm việc liên tục. Khả năng tự lựa góc giúp vòng bi vận hành ổn định ngay cả khi trục bị võng hoặc gối đỡ lệch tâm lên đến 2°. Đây là lựa chọn hàng đầu cho quạt hút công nghiệp, máy nghiền, hệ thống băng tải tải trọng lớn và các trục truyền động trong nhà máy thép, xi măng.

Thiết kế: Vòng bi tang trống tự lựa, hai hàng con lăn, lỗ thẳng (Cylindrical bore).
Khả năng chịu tải: Chịu tải trọng hướng tâm lớn và tải trọng dọc trục đồng thời từ cả hai hướng.
Vòng cách (Cage): Đồng thau gia công (CA), dẫn hướng bởi vòng trong, chịu nhiệt và chống mài mòn vượt trội.
Tính năng kỹ thuật: Khe hở hướng tâm lớn (C3), tích hợp rãnh bôi trơn và 3 lỗ dầu (W33) trên vòng ngoài.

Mô tả
Đánh giá (0)

Vòng bi 22217 CA/W33/C3 là gì?

Vòng bi 22217 CA/W33/C3 sở hữu thông số kích thước chuẩn quốc tế với đường kính trong (lỗ trục) là 85 mm, đường kính ngoài 150 mm và chiều dày (bề rộng) là 36 mm. Điểm mạnh nhất của dòng CA chính là vòng cách bằng đồng thau chắc chắn giúp định vị con lăn chính xác tuyệt đối, giảm thiểu ma sát và tản nhiệt cực tốt khi vận hành ở tốc độ cao. Nhờ thiết kế rãnh lăn vòng ngoài dạng cầu, cụm vòng trong và hàng bi có thể tự điều chỉnh độ nghiêng, giúp triệt tiêu các ứng suất phụ phát sinh khi trục máy không hoàn toàn thẳng hàng, từ đó bảo vệ trục máy khỏi hiện tượng gãy mỏi và giảm rung động cho toàn bộ hệ thống gối đỡ.

Các loại vòng bi Cà Na 22217 (Biến thể đầy đủ)

Tùy thuộc vào phương thức lắp đặt và yêu cầu môi trường làm việc, mã 22217 có các biến thể kỹ thuật sau:

Biến thể về lỗ trục:
- 22217 CA/W33/C3: Lỗ thẳng (Cylindrical bore), lắp trực tiếp lên trục 85 mm bằng phương pháp ép nhiệt (Sản phẩm bạn đang quan tâm).
- 22217 CAK/W33/C3: Lỗ côn (Tapered bore 1:12), yêu cầu lắp kèm măng xông rút H317 hoặc măng xông đẩy AH317 để cố định trên trục.
Biến thể về vật liệu vòng cách (Cage):
- 22217 CA: Vòng cách đồng thau gia công nguyên khối, chuyên dùng cho tải va đập và môi trường rung lắc mạnh.
- 22217 CC (hoặc E): Vòng cách thép dập gia cường, thiết kế không có gờ chặn trên vòng trong, giúp tăng khả năng chịu tải nhưng chịu rung động kém hơn dòng CA.
- 22217 E1: Thiết kế thế hệ mới tối ưu hóa số lượng con lăn để đạt chỉ số tải trọng động cao nhất.
Biến thể về khe hở kỹ thuật:
- 22217 CA/W33: Khe hở hướng tâm tiêu chuẩn, dùng cho điều kiện nhiệt độ vận hành bình thường.
- 22217 CA/W33/C3: Khe hở lớn, dùng cho máy sinh nhiệt nhiều hoặc quay tốc độ cao (Sản phẩm bạn đang quan tâm).

Thông số kỹ thuật chi tiết của vòng bi 22217 CA/W33/C3

Kích thước chuẩn quốc tế của mã 22217 ( $85 \times 150 \times 36$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	85 mm
Đường kính ngoài (D)	150 mm
Chiều dày (B)	36 mm
Trọng lượng	~2.65 kg
Tải trọng tĩnh ( $C_0$ )	~325 kN
Tải trọng động ( $C$ )	~280 kN
Tốc độ giới hạn (Mỡ)	~3,400 vòng/phút
Tốc độ giới hạn (Dầu)	~4,500 vòng/phút

Ưu điểm vượt trội của bạc đạn Cà Na 22217 CA/W33/C3

Chống chịu va đập cực tốt: Vòng cách đồng (CA) là sự lựa chọn tối ưu cho các máy móc có độ rung động lớn, đảm bảo con lăn không bị xê dịch hay nứt vỡ vòng cách khi làm việc quá tải.
Khả năng tự lựa linh hoạt: Tự động bù đắp lỗi lệch tâm và độ võng của trục lên đến 2 độ, giúp máy vận hành êm ái và kéo dài tuổi thọ của các chi tiết cơ khí liên quan.
Vận hành an toàn ở nhiệt độ cao: Khe hở C3 giúp duy trì một khoảng trống kỹ thuật an toàn giữa bi và rãnh lăn khi kim loại giãn nở, ngăn chặn tình trạng kẹt bi gây cháy vòng bi.
Hệ thống bôi trơn thông minh: Rãnh bôi trơn và 3 lỗ dầu W33 cho phép mỡ chịu cực áp (EP) đi thẳng vào tâm của hai hàng con lăn, giảm mài mòn và tản nhiệt hiệu quả.

Ứng dụng thực tế của vòng bi 22217 CA/W33/C3

Kích thước $85 \times 150 \times 36$ mm khiến 22217 CA là linh kiện then chốt trong:

Quạt công nghiệp và máy thổi khí: Các loại quạt hút công suất lớn yêu cầu vòng bi chịu được tốc độ cao và nhiệt độ phát sinh lớn.
Ngành giấy và dệt: Các trục lô truyền động, lô sấy yêu cầu khả năng tự lựa và chịu tải nén hướng tâm liên tục.
Hệ thống băng tải nặng: Gối đỡ trục cho các rulo băng tải trong nhà máy sản xuất xi măng, thức ăn chăn nuôi hoặc cảng biển.
Hộp số công nghiệp: Sử dụng làm gối đỡ chịu tải hỗn hợp cho các trục truyền lực chính.

Tại sao nên mua Vòng Bi 22217 CA/W33/C3 tại Thiết bị Bảo Ngân?

Hàng chính hãng sẵn kho: Cam kết cung cấp các thương hiệu hàng đầu như SKF, FAG, NSK đạt chuẩn quốc tế với đầy đủ chứng nhận CO, CQ.
Đảm bảo kỹ thuật tuyệt đối: Kiểm tra chính xác lỗ trục 85 mm, khe hở C3 và rãnh dầu W33 thông suốt trước khi giao hàng cho khách.
Tư vấn giải pháp chuyên sâu: Đội ngũ chuyên gia hỗ trợ bạn lựa chọn loại mỡ bôi trơn chịu nhiệt và chịu tải phù hợp nhất để tối ưu hóa tuổi thọ cho vòng bi 22217.
