Vòng bi Cà Na 23036

Vòng bi Cà Na 23036 là giải pháp gối đỡ chịu tải trọng hướng tâm lớn cho các trục máy có đường kính 180 mm. Với thiết kế hai hàng con lăn tang trống đối xứng và bề rộng 52 mm, sản phẩm này mang lại sự cân bằng hoàn hảo giữa khả năng chịu tải và sự linh hoạt trong không gian máy hạn chế. Cơ chế tự lựa thông minh cho phép vòng bi vận hành ổn định ngay cả khi trục bị võng hoặc gối đỡ lệch tâm lên đến 2°, giúp bảo vệ trục máy và giảm thiểu ma sát sinh nhiệt. Đây là lựa chọn lý tưởng cho các trục chính máy dệt, máy sản xuất giấy, hệ thống băng tải công nghiệp và các hộp số cỡ lớn.

Thiết kế: Vòng bi tang trống tự lựa hai hàng con lăn, series 230.
Khả năng chịu tải: Chịu tải trọng hướng tâm (radial) lớn và tải trọng dọc trục (axial) từ cả hai hướng.
Đặc tính: Khả năng tự lựa góc linh hoạt, thiết kế tiết diện mỏng giúp giảm trọng lượng tổng thể của cụm trục.
Tính năng bảo trì: Tích hợp rãnh bôi trơn và 3 lỗ dầu (W33) tiêu chuẩn trên vòng ngoài để cấp mỡ bôi trơn dễ dàng.

Mô tả
Đánh giá (0)

Vòng bi 23036 là gì?

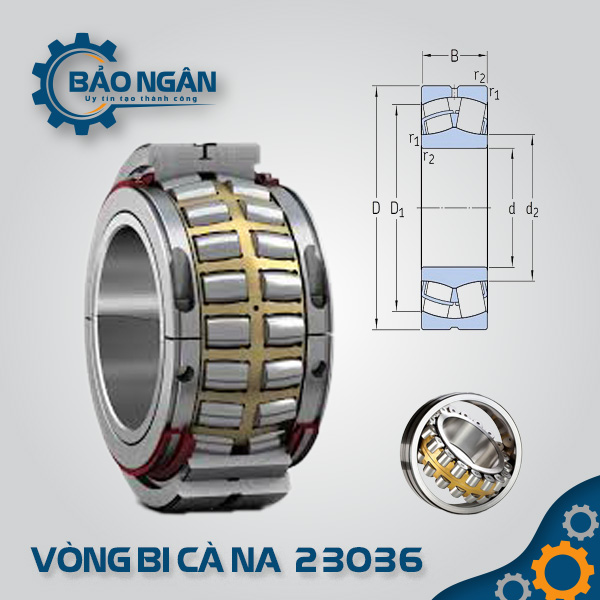

Vòng bi Cà Na 23036

Vòng bi 23036 sở hữu thông số kích thước chuẩn quốc tế với đường kính trong (lỗ trục) là 180 mm, đường kính ngoài 280 mm và chiều dày (bề rộng) là 52 mm. Được chế tác từ thép Crom tinh luyện chất lượng cao, vòng bi 23036 có độ bền mỏi bề mặt tuyệt vời. Nhờ cấu tạo hàng con lăn tang trống có rãnh lăn vòng ngoài dạng mặt cầu, bộ phận vòng trong và con lăn có thể xoay nghiêng tự do, giúp triệt tiêu các ứng suất phụ phát sinh khi trục máy không hoàn toàn thẳng hàng. Điều này giúp hệ thống vận hành êm ái hơn, kéo dài chu kỳ bảo trì và giảm thiểu nguy cơ gãy trục do mỏi.

Các loại vòng bi Cà Na 23036 (Biến thể đầy đủ)

Tùy vào phương thức lắp đặt và yêu cầu về độ bền vòng cách, mã 23036 có các biến thể kỹ thuật sau:

Biến thể về lỗ trục:
- 23036 CC / CA: Lỗ thẳng (Cylindrical bore), lắp trực tiếp lên trục 180 mm bằng phương pháp gia nhiệt hoặc ép nguội.
- 23036 CCK / CAK: Lỗ côn (Tapered bore 1:12), yêu cầu lắp kèm măng xông rút H3036 hoặc măng xông đẩy AH3036 để cố định chắc chắn trên trục.
Biến thể về vật liệu vòng cách (Cage):
- 23036 CA / CAM: Vòng cách đồng thau gia công (Brass cage), cực kỳ chắc chắn, chịu va đập và nhiệt độ cao vượt trội, chuyên dùng cho các máy móc có độ rung động lớn.
- 23036 CC / CD: Vòng cách thép dập, thiết kế tối ưu cho khả năng bôi trơn tốt và vận hành ở tốc độ cao hơn dòng CA.
- 23036 E1: Thiết kế hiệu suất cao theo công nghệ mới, tối ưu hóa số lượng con lăn để đạt chỉ số tải trọng cao nhất.
Biến thể về khe hở kỹ thuật:
- 23036 /C3: Khe hở hướng tâm lớn hơn tiêu chuẩn, dùng cho các ứng dụng có nhiệt độ cao hoặc tốc độ quay nhanh gây giãn nở nhiệt.

Thông số kỹ thuật chi tiết của vòng bi 23036

Kích thước chuẩn quốc tế của mã 23036 ( $180 \times 280 \times 52$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	180 mm
Đường kính ngoài (D)	280 mm
Chiều dày (B)	52 mm
Trọng lượng	~10.5 kg
Tải trọng tĩnh ( $C_0$ )	~850 kN
Tải trọng động ( $C$ )	~540 kN
Tốc độ giới hạn (Mỡ)	~1,700 vòng/phút
Tốc độ giới hạn (Dầu)	~2,200 vòng/phút

Ưu điểm vượt trội của bạc đạn Cà Na 23036

Thiết kế tối ưu không gian: Với độ dày 52 mm, 23036 cho phép thiết kế các cụm gối đỡ gọn gàng hơn mà vẫn đảm bảo khả năng chịu tải trọng hướng tâm mạnh mẽ.
Khả năng tự lựa góc linh hoạt: Tự động bù đắp lỗi lệch trục lên đến 2 độ, ngăn ngừa hiện tượng quá nhiệt và hư hỏng cục bộ mặt lăn.
Độ bền và độ chính xác cao: Vật liệu thép siêu sạch kết hợp với rãnh dầu W33 giúp việc bôi trơn diễn ra hiệu quả, giảm thiểu mài mòn và kéo dài tuổi thọ vận hành.
Dễ dàng lắp đặt: Các biến thể lỗ côn và lỗ thẳng giúp kỹ thuật viên linh hoạt trong việc lựa chọn phương án lắp ráp phù hợp với điều kiện thực tế của máy.

Ứng dụng thực tế của vòng bi 23036

Kích thước $180 \times 280 \times 52$ mm khiến 23036 là linh kiện quan trọng trong:

Ngành công nghiệp giấy và dệt: Các trục lô chính yêu cầu sự ổn định cao và khả năng tự lựa khi trục bị võng do tải trọng.
Hệ thống băng tải nặng: Gối đỡ trục cho các rulo băng tải trong nhà máy xi măng, nhiệt điện hoặc cảng biển.
Hộp số công nghiệp cỡ lớn: Sử dụng trong các trục truyền động tốc độ trung bình với tải trọng hướng tâm lớn.
Máy sản xuất thực phẩm và bao bì: Các trục quay lớn yêu cầu vận hành êm ái và ít rung động.

Tại sao nên mua Vòng Bi 23036 tại Thiết bị Bảo Ngân?

Hàng chính hãng uy tín: Cam kết cung cấp các thương hiệu hàng đầu như SKF, FAG, NSK đạt chuẩn quốc tế với đầy đủ chứng nhận CO, CQ.
Đảm bảo kỹ thuật tuyệt đối: Kiểm tra chính xác lỗ trục 180 mm và độ dày 52 mm, hỗ trợ đo đạc thông số thực tế tại kho trước khi giao hàng.
Tư vấn giải pháp chuyên nghiệp: Đội ngũ chuyên gia hỗ trợ bạn lựa chọn măng xông phù hợp (cho dòng K) và loại mỡ bôi trơn chịu tải cực áp (EP) tối ưu nhất.
