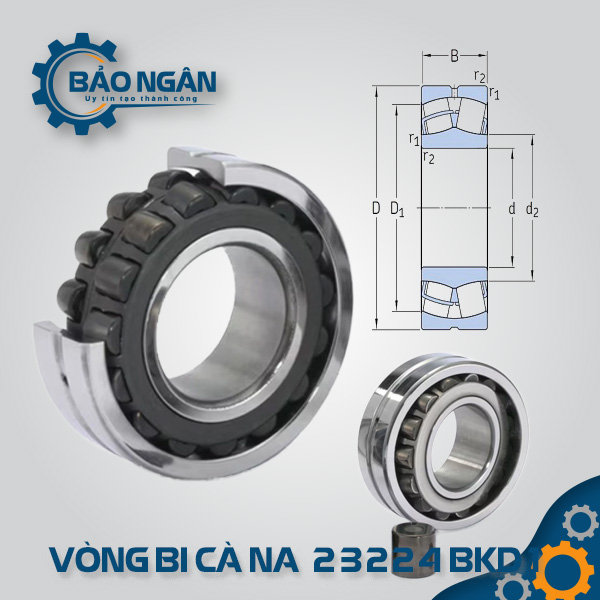

Vòng bi Cà Na 23224 BK/D1

Vòng bi Cà Na 23224 BK/D1 là giải pháp gối đỡ hạng nặng dành cho các trục máy đường kính 120 mm. Với bề rộng lên đến 72 mm, sản phẩm này cung cấp diện tích tiếp xúc mặt lăn cực lớn, giúp phân bổ và triệt tiêu các lực nén hướng tâm và tải trọng va đập mạnh mẽ. Cơ chế tự lựa thông minh cho phép vòng bi vận hành ổn định ngay cả khi trục máy bị võng hoặc gối đỡ lệch tâm lên đến 2 độ. Thiết kế lỗ côn (K) giúp việc lắp đặt bằng măng xông trở nên chắc chắn, dễ dàng điều chỉnh khe hở kỹ thuật, phù hợp cho các máy nghiền đá, máy sàng rung, lô cán giấy và các hệ thống truyền động siêu trọng.

Thiết kế: Vòng bi tang trống tự lựa hai hàng con lăn, series 232 tải nặng.
Khả năng chịu tải: Chịu tải trọng hướng tâm siêu hạng và tải trọng dọc trục cả hai hướng.
Tính năng đặc biệt: Lỗ côn 1:12 (K) giúp tháo lắp linh hoạt; hệ thống lỗ dầu D1 (W33) tối ưu hóa bôi trơn.
Đặc tính: Tự điều chỉnh sai lệch góc giữa vòng trong và vòng ngoài, bảo vệ trục máy khỏi hư hại do mỏi.

Mô tả
Đánh giá (0)

Vòng bi 23224 BK/D1 là gì?

Vòng bi 23224 BK/D1 sở hữu thông số kích thước chuẩn quốc tế với đường kính trong (lỗ trục) là 120 mm, đường kính ngoài 215 mm và chiều dày (bề rộng) là 72 mm. Điểm mạnh của series 232 chính là sự cứng vững; với bề rộng 72 mm, nó gánh vác được tải trọng lớn hơn nhiều so với các dòng series 222 hay 231 có cùng lỗ trục. Toàn bộ con lăn và rãnh lăn được chế tác từ thép Crom tinh luyện, giúp vòng bi chịu được áp lực hàng trăm tấn mà không bị biến dạng. Thiết kế lỗ côn (K) kết hợp với rãnh dầu D1 đảm bảo vòng bi bám chắc vào trục và luôn được bôi trơn đầy đủ, ngay cả trong môi trường làm việc khắc nghiệt nhất như nhà máy xi măng hay khai thác khoáng sản.

Các loại vòng bi Cà Na 23224 (Biến thể đầy đủ)

Tùy vào phương thức lắp đặt và yêu cầu về vòng cách, mã 23224 có các biến thể kỹ thuật sau:

Biến thể về lỗ trục:
- 23224 BK/D1: Lỗ côn (Tapered bore 1:12), thường lắp kèm măng xông rút H2324 hoặc măng xông đẩy AH2324 để cố định trên trục thẳng.
- 23224 B/D1: Lỗ thẳng (Cylindrical bore), lắp trực tiếp lên trục 120 mm bằng phương pháp gia nhiệt cảm ứng.
Biến thể về vật liệu vòng cách (Cage):
- 23224 BK: Vòng cách thép dập (loại cửa sổ), thiết kế nhẹ giúp bôi trơn tốt và phù hợp cho tốc độ cao.
- 23224 CAK/W33: Vòng cách đồng thau gia công (Brass cage), cực kỳ chắc chắn, chuyên dùng cho các máy có độ rung động lớn như máy sàng rung.
- 23224 E1K: Thiết kế hiệu suất cao tối ưu hóa số lượng con lăn để đạt chỉ số tải trọng động vượt mức tiêu chuẩn.
Biến thể về khe hở kỹ thuật:
- 23224 BK/C3: Khe hở hướng tâm lớn hơn tiêu chuẩn, dùng cho máy vận hành ở nhiệt độ cao liên tục hoặc tốc độ quay nhanh.

Thông số kỹ thuật chi tiết của vòng bi 23224 BK/D1

Kích thước chuẩn quốc tế của mã 23224 ( $120 \times 215 \times 72$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	120 mm
Đường kính ngoài (D)	215 mm
Chiều dày (B)	72 mm
Trọng lượng	~10.5 kg
Tải trọng tĩnh ( $C_0$ )	~850 kN
Tải trọng động ( $C$ )	~610 kN
Tốc độ giới hạn (Mỡ)	~1,600 vòng/phút
Tốc độ giới hạn (Dầu)	~2,100 vòng/phút

Ưu điểm vượt trội của bạc đạn Cà Na 23224 BK/D1

Sức mạnh chịu nén phi thường: Với độ dày 72 mm, vòng bi 23224 có khả năng gánh vác các tải trọng hướng tâm siêu nặng, vượt xa các dòng vòng bi thông thường có cùng lỗ trục.
Khả năng tự lựa linh hoạt: Tự động bù đắp các sai lệch góc của trục lên đến 2 độ, giúp máy vận hành mượt mà, giảm rung động và ngăn ngừa hư hỏng gối đỡ sớm.
Lắp đặt chắc chắn với lỗ côn: Thiết kế lỗ côn (K) cho phép sử dụng măng xông để ép chặt vòng bi vào trục, đảm bảo không bị xoay vòng trong ngay cả khi chịu tải va đập mạnh.
Bôi trơn hoàn hảo: Hệ thống rãnh và lỗ dầu D1 (W33) giúp mỡ chịu cực áp (EP) tiếp cận trực tiếp vào tâm các hàng con lăn, duy trì màng dầu bảo vệ bền vững.

Ứng dụng thực tế của vòng bi 23224 BK/D1

Kích thước $120 \times 215 \times 72$ mm khiến 23224 là linh kiện cốt yếu trong:

Ngành khai thác mỏ: Máy nghiền kẹp hàm, máy nghiền côn và hệ thống sàng rung phân loại khoáng sản hạng nặng.
Công nghiệp thép và luyện kim: Gối đỡ cho các trục lô cán, hệ thống con lăn truyền động trong môi trường nhiệt độ cao và tải nặng.
Sản xuất giấy và bao bì: Các trục ép chính, lô sấy nơi yêu cầu sự ổn định tuyệt đối và khả năng chịu tải liên tục.
Ngành năng lượng: Các tuabin thủy điện cỡ trung hoặc hệ thống trục vít máy ép bùn siêu trọng.

Tại sao nên mua Vòng Bi 23224 BK/D1 tại Thiết bị Bảo Ngân?

Hàng chính hãng uy tín: Cam kết cung cấp các thương hiệu hàng đầu như JTEKT (Koyo), SKF, FAG đạt chuẩn quốc tế với đầy đủ chứng nhận CO, CQ rõ ràng.
Đảm bảo kỹ thuật tuyệt đối: Kiểm tra chính xác lỗ trục 120 mm và độ dày 72 mm, hỗ trợ tư vấn kỹ thuật chuyên sâu về khe hở lắp ráp cho dòng series 232.
Giải pháp măng xông đồng bộ: Cung cấp đầy đủ các loại măng xông rút H2324 phù hợp để bạn lắp đặt mã 23224 BK một cách chuẩn xác và an toàn nhất.
