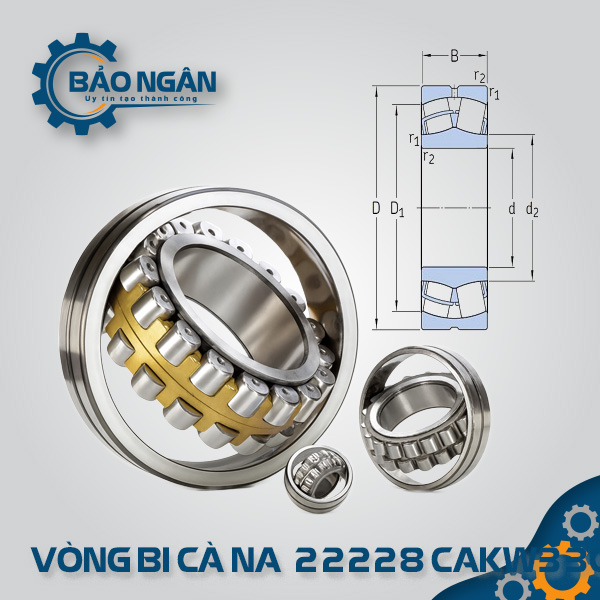

Vòng bi Cà Na 22228 CAK/W33/C3

Vòng bi Cà Na 22228 CAK/W33/C3 là giải pháp gối đỡ chịu tải siêu nặng chuyên dụng cho các trục máy 140 mm. Với thiết kế hai hàng con lăn tang trống đối xứng và vòng cách đồng thau (CA), sản phẩm chịu được những rung động cực mạnh và tải trọng va đập cao. Khe hở C3 giúp vòng bi vận hành an toàn trong điều kiện nhiệt độ cao mà không bị bó kẹt. Lỗ côn (K) kết hợp với măng xông giúp việc lắp đặt và tháo dỡ trên các trục lớn trở nên nhanh chóng và chắc chắn. Đây là linh kiện hàng đầu cho máy nghiền, máy sàng rung, lô cán thép và các hệ thống truyền động công suất lớn.

Thiết kế: Vòng bi tang trống tự lựa, hai hàng con lăn, lỗ côn 1:12 (K).
Khả năng chịu tải: Chịu tải trọng hướng tâm cực lớn và tải trọng dọc trục cả hai hướng.
Vòng cách (Cage): Đồng thau gia công nguyên khối (CA), dẫn hướng bởi vòng trong, chịu nhiệt và va đập vượt trội.
Đặc tính kỹ thuật: Khe hở hướng tâm lớn (C3), tích hợp rãnh bôi trơn và 3 lỗ dầu (W33).

Mô tả
Đánh giá (0)

Vòng bi 22228 CAK/W33/C3 là gì?

Vòng bi 22228 CAK/W33/C3 sở hữu đường kính trong (lỗ trục) là 140 mm, đường kính ngoài 250 mm và chiều dày 68 mm. Toàn bộ vòng đệm và con lăn được chế tác từ thép Crom GCr15 tinh luyện độ tinh khiết cao. Điểm đặc biệt của mã này là sự kết hợp giữa vòng cách đồng thau (CA) và khe hở C3: vòng cách đồng giúp giảm ma sát và tản nhiệt, trong khi khe hở C3 bù trừ cho sự giãn nở nhiệt của kim loại khi máy vận hành ở tốc độ cao hoặc trong môi trường nóng. Mặt lăn vòng ngoài dạng cầu cho phép cụm con lăn tự xoay nghiêng để bù đắp sai lệch góc của trục máy lên đến 2°, bảo vệ trục không bị mỏi và gãy.

Các loại vòng bi Cà Na 22228 (Biến thể đầy đủ)

Tùy thuộc vào yêu cầu lắp đặt và môi trường vận hành, mã 22228 có các biến thể phổ biến sau:

Biến thể về lỗ trục:
- 22228 CAK/W33/C3: Lỗ côn (Tapered bore), lắp kèm măng xông H328 hoặc AH328.
- 22228 CA/W33/C3: Lỗ thẳng (Cylindrical bore), lắp trực tiếp lên trục bằng phương pháp ép nhiệt.
Biến thể về vật liệu vòng cách (Cage):
- 22228 CAK: Vòng cách đồng thau gia công, chuyên dùng cho tải nặng, nhiệt cao và rung động (Sản phẩm bạn đang quan tâm).
- 22228 CCK: Vòng cách thép dập, thiết kế không gờ chặn vòng trong, tối ưu cho khả năng bôi trơn và tốc độ.
- 22228 EK: Thiết kế thế hệ mới tối ưu hóa số lượng con lăn để tăng chỉ số tải trọng động.
Biến thể về khe hở hướng tâm:
- 22228 CAK/W33: Khe hở tiêu chuẩn (CN), dùng cho điều kiện nhiệt độ bình thường.
- 22228 CAK/W33/C3: Khe hở lớn, dùng cho máy sinh nhiệt nhiều hoặc quay tốc độ cao (Sản phẩm bạn đang quan tâm).
- 22228 CAK/W33/C4: Khe hở rất lớn, dùng cho các môi trường cực kỳ nóng như lò nung, lô sấy.

Thông số kỹ thuật chi tiết của vòng bi 22228 CAK/W33/C3

Kích thước chuẩn quốc tế của mã 22228 ( $140 \times 250 \times 68$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	140 mm
Đường kính ngoài (D)	250 mm
Chiều dày (B)	68 mm
Trọng lượng	~14.5 kg
Tải trọng tĩnh ( $C_0$ )	~1,000 kN
Tải trọng động ( $C$ )	~720 kN
Tốc độ giới hạn (Mỡ)	~1,800 vòng/phút
Tốc độ giới hạn (Dầu)	~2,400 vòng/phút

Ưu điểm vượt trội của bạc đạn Cà Na 22228 CAK/W33/C3

Khả năng tự lựa linh hoạt: Tự động điều chỉnh sai lệch góc trục lên đến 2 độ, ngăn ngừa hiện tượng tải lệch tâm gây hư hỏng vòng bi.
Chịu tải va đập và rung động: Vòng cách đồng (CA) cực kỳ chắc chắn, không bị biến dạng hay nứt vỡ trong các môi trường khắc nghiệt như máy sàng rung.
Vận hành an toàn ở nhiệt độ cao: Khe hở C3 ngăn chặn tình trạng bó cứng vòng bi khi các chi tiết kim loại giãn nở do nhiệt trong quá trình làm việc liên tục.
Hệ thống bôi trơn tối ưu: Rãnh dầu và lỗ dầu W33 cho phép tái bôi trơn trực tiếp vào tâm các hàng con lăn, giúp duy trì màng dầu bảo vệ bền vững.

Ứng dụng thực tế của vòng bi 22228 CAK/W33/C3

Kích thước $140 \times 250 \times 68$ mm khiến 22228 CAK là linh kiện không thể thiếu trong:

Ngành khai thác mỏ & Vật liệu xây dựng: Máy nghiền đá, máy đập quặng, máy sàng cát quy mô lớn.
Ngành giấy và Thép: Các lô sấy nhiệt độ cao, trục cán thép yêu cầu khả năng chịu tải nặng và tự lựa góc.
Hệ thống truyền động hạng nặng: Gối đỡ trục cho các hộp số giảm tốc khổng lồ, động cơ điện công suất lớn.
Thiết bị nâng hạ: Rulo quấn cáp cần trục, hệ thống lái tàu thủy hạng nặng.
