Vòng bi chà tròn 51314

Vòng bi chà 51314 là gối đỡ chịu lực đẩy cực hạn cho các trục máy 70 mm. Với cấu tạo từ thép Crom tinh luyện và thiết kế rãnh sâu đặc trưng của series 3 hạng nặng, sản phẩm có khả năng gánh vác tải trọng dọc trục khổng lồ trong các ứng dụng máy móc công nghiệp quy mô lớn. Khả năng tháo rời hoàn toàn 3 thành phần giúp việc lắp đặt vào các trục đứng hạng nặng trở nên đơn giản, đồng thời cho phép kiểm tra chi tiết tình trạng mặt lăn trong quá trình bảo trì định kỳ. Đây là lựa chọn tối ưu cho các thiết bị như máy ép thủy lực công suất lớn, trục vít tải nặng và các cơ cấu bàn quay siêu trọng.

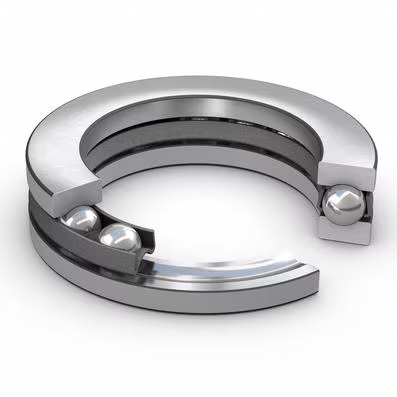

Thiết kế: Vòng bi cầu chặn một hướng, series 3 (tải nặng), cấu tạo 3 thành phần rời.
Khả năng chịu tải: Chuyên trị tải dọc trục một chiều mức độ siêu nặng; tuyệt đối không chịu tải hướng tâm.
Đặc tính: Độ cứng vững và khả năng chịu nén cực cao, vận hành ổn định dưới áp lực đẩy liên tục.

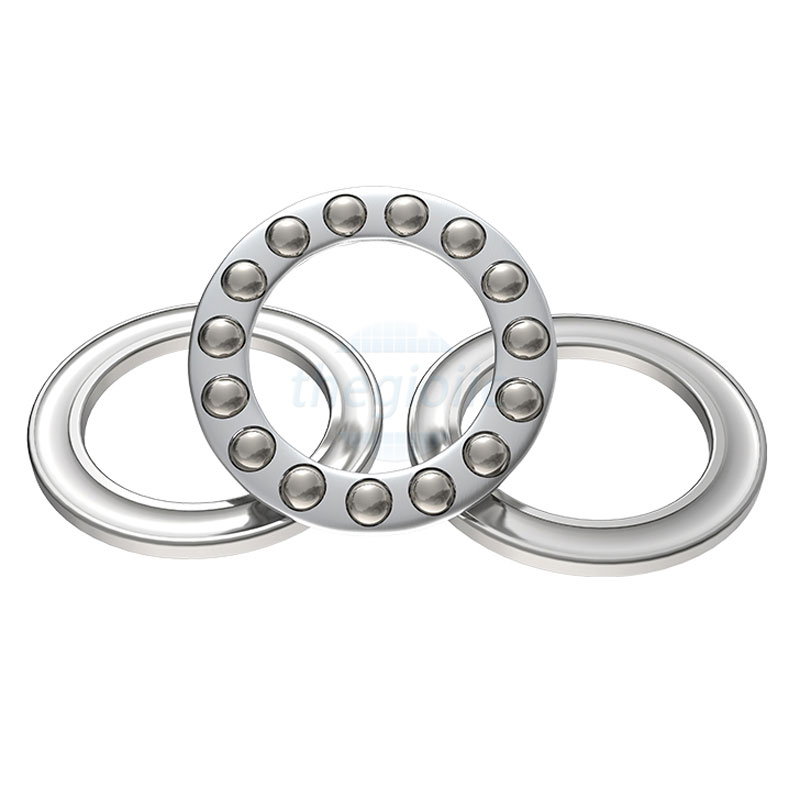

Bảo trì: Thiết kế rời giúp việc vệ sinh, bôi trơn và thay thế từng thành phần diễn ra cực kỳ thuận lợi.

Mô tả
Đánh giá (0)

Vòng bi chà 51314 là gì?

Vòng bi chà 51314 có đường kính trong lỗ trục là 70 mm. Thông số kích thước tiêu chuẩn quốc tế bao gồm đường kính ngoài 125 mm và chiều dày tổng thể (H) là 40 mm. So với dòng 51114 (dày 18 mm) và 51214 (dày 31 mm), mã 51314 sở hữu độ dày lên tới 40 mm cho phép chứa bộ bi cầu có đường kính rất lớn, giúp nâng cao chỉ số tải trọng tĩnh và động lên mức tối đa cho trục 70 mm. Toàn bộ vòng đệm được gia công từ thép GCr15 nhiệt luyện đạt độ cứng bề mặt tối ưu, giúp chống lại hiện tượng mỏi bề mặt và biến dạng rãnh lăn dưới áp lực nén siêu trọng.

Các loại vòng bi chà 51314 (Biến thể đầy đủ)

Vòng bi chà tròn 51314

Tùy thuộc vào yêu cầu vận hành và điều kiện môi trường, mã 51314 có các biến thể kỹ thuật sau:

Biến thể về vật liệu vòng cách (Cage):
- 51314 (Standard): Vòng cách thép dập, chịu nhiệt tốt, bền bỉ và kinh tế (Phổ biến nhất).
- 51314 M: Vòng cách bằng đồng thau (Brass) gia công, cực kỳ bền bỉ, chịu rung động và va đập tốt hơn hẳn vòng cách thép.
- 51314 TN9: Vòng cách nhựa Polyamide 66 gia cường sợi thủy tinh, giúp vận hành nhẹ, êm và giảm sinh nhiệt tại tốc độ cao.
Biến thể về độ chính xác:
- 51314 P6 / P5: Các cấp chính xác cao với sai số kích thước cực thấp, dùng cho các máy công cụ CNC hạng nặng yêu cầu độ chính xác vị trí khắt khe.

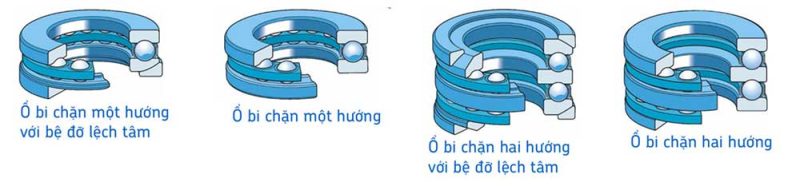

Biến thể về thiết kế mặt đế:
- 51314: Mặt đế phẳng tiêu chuẩn.
- 51314 + U314: Kết hợp với vòng đệm đế tự lựa (Spherical seat washer) giúp bù đắp sai lệch độ vuông góc giữa trục và gối đỡ máy.

Thông số kỹ thuật chi tiết của vòng bi 51314

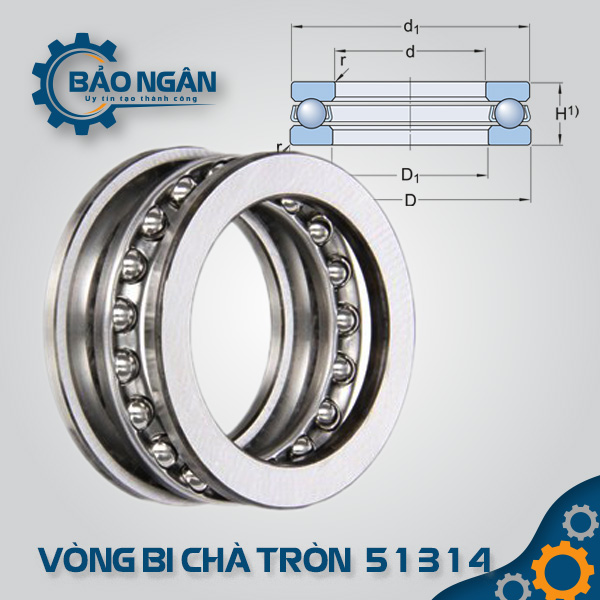

Kích thước chuẩn quốc tế của mã 51314 ( $70 \times 125 \times 40$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	70 mm
Đường kính ngoài (D)	125 mm
Chiều dày (H)	40 mm
Trọng lượng	~2.15 kg
Tải trọng tĩnh ( $C_0$ )	~300.0 kN
Tải trọng động ( $C$ )	~143.0 kN
Tốc độ giới hạn (Mỡ)	~1,600 vòng/phút
Tốc độ giới hạn (Dầu)	~2,200 vòng/phút

Ưu điểm vượt trội của bạc đạn chà 51314

Sức chịu tải đẩy khổng lồ: Series 3 cung cấp khả năng chịu tải dọc trục lớn nhất trong các dòng vòng bi cầu chặn, đảm bảo an toàn cho trục 70 mm dưới áp lực hàng chục tấn.
Độ bền cơ học siêu hạng: Vòng đệm dày 40 mm giúp chống biến dạng tuyệt vời, duy trì độ chính xác của rãnh lăn trong suốt vòng đời sản phẩm.
Lắp đặt và hiệu chỉnh dễ dàng: Ba thành phần rời cho phép người thợ dễ dàng căn chỉnh độ khít và bôi trơn hệ thống trước khi vận hành chính thức.
Ma sát tối ưu: Bề mặt rãnh lăn được mài siêu tinh xảo theo tiêu chuẩn kỹ thuật cao, giúp giảm thiểu lực cản và sinh nhiệt khi máy chạy liên tục.

Ứng dụng thực tế của vòng bi 51314

Kích thước $70 \times 125 \times 40$ mm khiến 51314 là linh kiện không thể thay thế trong:

Máy ép thủy lực và máy đùn: Chịu lực phản hồi trực tiếp khi đầu ép hoặc vít đùn tác động lên vật liệu dưới áp suất cực lớn.
Trục đứng máy nghiền đá/quặng: Gối đỡ chịu toàn bộ trọng tải dọc trục của cụm rotor nghiền hạng nặng.
Hệ thống vít tải công nghiệp: Chịu lực đẩy dọc trục khi vận chuyển vật liệu nặng theo phương thẳng đứng.
Bàn quay siêu trọng: Sử dụng trong các gối đỡ bàn quay của các loại máy gia công cơ khí cỡ lớn hoặc cần cẩu tháp.

Tại sao nên mua Vòng Bi 51314 tại Thiết bị Bảo Ngân?

Hàng chính hãng uy tín: Cam kết cung cấp các thương hiệu lớn như SKF, FAG, NSK, NTN đạt tiêu chuẩn quốc tế với đầy đủ CO, CQ.
Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 70 mm và độ dày 40 mm chuẩn xác tuyệt đối, hỗ trợ đo đạc thông số thực tế tại công trình.
Tư vấn kỹ thuật chuyên sâu: Đội ngũ chuyên gia hỗ trợ bạn phân biệt chính xác vòng đệm trục (lỗ nhỏ) và vòng đệm ổ (lỗ lớn) để quy trình lắp máy diễn ra an toàn, tránh lỗi lắp ngược gây hỏng máy.
