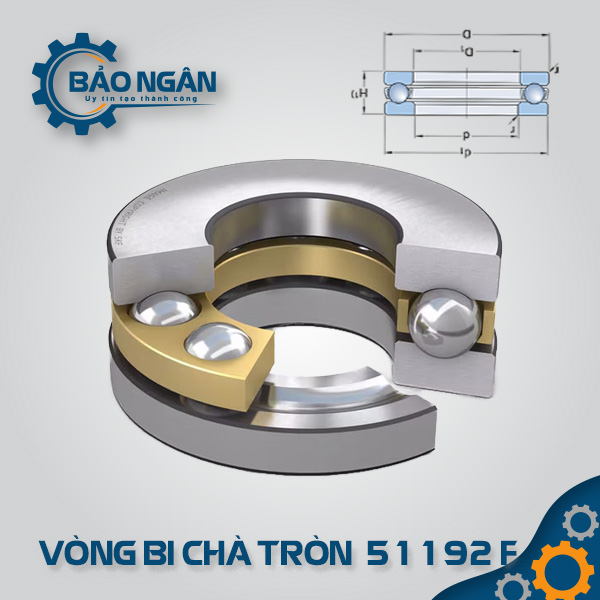

Vòng bi chà tròn 51192 F

Vòng bi chà 51192 F là gối đỡ chịu lực đẩy công suất lớn dành cho các trục máy khổng lồ có đường kính lên đến 460 mm. Với thiết kế series 1, sản phẩm tối ưu hóa sự cân bằng giữa khả năng chịu tải dọc trục mạnh mẽ và tiết diện mỏng, giúp tiết kiệm không gian lắp đặt đáng kể cho các cụm máy siêu trọng. Cấu tạo tháo rời 3 thành phần kết hợp với vòng cách thép gia công (F) đảm bảo sự chắc chắn tuyệt đối, giúp trục máy vận hành ổn định dưới áp lực hàng trăm kN. Đây là linh kiện không thể thay thế trong các hệ thống bàn xoay siêu nặng, trục chính máy nghiền quặng và các kết cấu quay trong ngành công nghiệp đóng tàu.

Thiết kế: Vòng bi cầu chặn một hướng, series 1, cấu tạo 3 thành phần rời.
Khả năng chịu tải: Chuyên trị tải dọc trục một chiều mức độ siêu nặng; tuyệt đối không chịu tải trọng hướng tâm.
Đặc tính: Vòng cách thép gia công (F) giúp tăng cường độ bền mỏi, chịu được rung động và nhiệt độ vận hành cao.
Bảo trì: Thiết kế tách rời giúp việc vận chuyển, lắp đặt và kiểm tra bề mặt rãnh lăn khổng lồ trở nên khả thi và an toàn.

Mô tả
Đánh giá (0)

Vòng bi chà 51192 F là gì?

Vòng bi chà 51192 F sở hữu thông số kích thước khổng lồ với đường kính trong lỗ trục là 460 mm. Các chỉ số kỹ thuật chuẩn quốc tế bao gồm đường kính ngoài 560 mm và chiều dày tổng thể (H) là 80 mm. Toàn bộ vòng đệm trục và vòng đệm ổ được chế tác từ thép Crom tinh luyện chất lượng cao nhất, trải qua quy trình nhiệt luyện đẳng nhiệt để đạt độ cứng bề mặt tối ưu và tính ổn định kích thước tuyệt vời. Việc trang bị vòng cách thép gia công (F) thay cho thép dập giúp vòng bi chịu được ứng suất cắt và va đập lớn hơn, đồng thời duy trì khoảng cách chính xác giữa các bi cầu trong suốt quá trình quay dưới tải trọng nặng.

Các loại vòng bi chà 51192 (Biến thể đầy đủ)

Vòng bi chà tròn 51192 F

Tùy vào điều kiện làm việc và yêu cầu về độ bền của vòng cách, mã 51192 có các biến thể sau:

Biến thể về vật liệu vòng cách (Cage):
- 51192 F: Vòng cách thép gia công (Machined steel), cực kỳ chắc chắn, chịu nhiệt và va đập tốt (Sản phẩm bạn đang quan tâm).
- 511192 M: Vòng cách đồng thau (Brass) gia công, cung cấp khả năng tự bôi trơn tốt hơn và vận hành mát hơn ở tốc độ cao.
- 51192 (Standard): Vòng cách thép dập (Press steel), dùng cho các ứng dụng tải trọng nhẹ hơn và tốc độ thấp.
Biến thể về độ chính xác:
- 51192 F P6 / P5: Các cấp chính xác cao cấp cho các bàn quay siêu trọng yêu cầu sai số độ phẳng và độ đảo rãnh lăn cực thấp.
Biến thể về thiết kế mặt đế:
- 51192 F: Mặt đế phẳng tiêu chuẩn.
- 51192 F + U192: Kết hợp với vòng đệm đế tự lựa giúp bù trừ sai lệch góc giữa trục 460 mm và bề mặt gối đỡ khổng lồ.

Thông số kỹ thuật chi tiết của vòng bi 51192 F

Kích thước chuẩn quốc tế của mã 51192 F ( $460 \times 560 \times 80$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	460 mm
Đường kính ngoài (D)	560 mm
Chiều dày (H)	80 mm
Trọng lượng	~50.0 kg
Tải trọng tĩnh ( $C_0$ )	~2,550 kN
Tải trọng động ( $C$ )	~480 kN
Tốc độ giới hạn (Mỡ)	~400 vòng/phút
Tốc độ giới hạn (Dầu)	~600 vòng/phút

Ưu điểm vượt trội của bạc đạn chà 51192 F

Sức mạnh chịu tải khổng lồ: Khả năng chịu tải tĩnh lên đến hơn 2,500 kN, đảm bảo an toàn tuyệt đối cho các kết cấu trục máy siêu trọng.
Vòng cách thép gia công siêu bền: Hậu tố F đảm bảo vòng cách không bị biến dạng hay đứt gãy dưới tác động của lực ly tâm và va đập mạnh.
Độ chính xác mặt lăn tuyệt vời: Dù kích thước rất lớn, các rãnh lăn vẫn được mài đạt độ bóng gương, giúp giảm ma sát và nhiệt lượng phát sinh.
Tối ưu hóa không gian: Thiết kế series 1 với chiều dày 80 mm giúp giảm bớt chiều dài trục máy, hỗ trợ thiết kế cụm máy gọn gàng hơn.

Ứng dụng thực tế của vòng bi 51192 F

Kích thước $460 \times 560 \times 80$ mm khiến 51192 F là linh kiện then chốt trong:

Bàn quay siêu hạng nặng: Sử dụng trong các thiết bị cẩu tháp cảng biển, bàn quay của máy khoan dầu khí hoặc máy đúc liên tục.
Trục chính máy nghiền quặng: Gối đỡ chịu tải trọng dọc trục cực lớn từ rotor nghiền trong ngành khai khoáng.
Hệ thống lái tàu thủy: Chịu lực đẩy dọc trục của hệ thống chân vịt hoặc bánh lái tàu cỡ lớn.
Máy ép thủy lực khổng lồ: Triệt tiêu lực phản hồi siêu mạnh từ các piston ép công suất hàng nghìn tấn.

Tại sao nên mua Vòng Bi 51192 F tại Thiết bị Bảo Ngân?

Hàng chính hãng chuyên dụng: Cam kết cung cấp mã 51192 F từ các thương hiệu hàng đầu thế giới như SKF, FAG, NSK với đầy đủ chứng chỉ CO, CQ.
Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 460 mm và cân nặng chuẩn xác, hỗ trợ kiểm tra kỹ thuật kỹ lưỡng cho các dòng vòng bi kích thước lớn.
Tư vấn giải pháp và vận chuyển: Đội ngũ chuyên gia hỗ trợ phương án lắp đặt an toàn và quy trình vận chuyển chuyên nghiệp cho dòng vòng bi nặng 50kg này.
