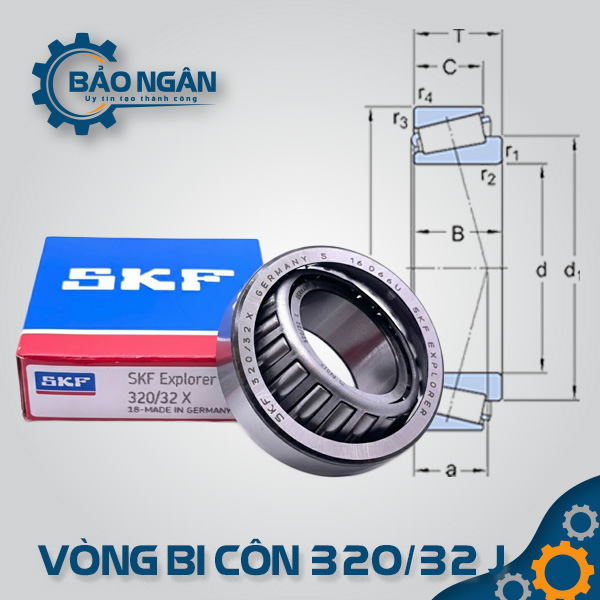

Vòng bi côn 320/32 J

Vòng bi 320/32 J là dòng vòng bi côn thiết kế tiết diện mỏng, chuyên dụng để xử lý đồng thời tải trọng hướng tâm và tải trọng dọc trục trong một không gian lắp đặt hạn chế. Cấu tạo mặt lăn và các con lăn hình nón giúp phân bổ lực đều, triệt tiêu ma sát và đảm bảo độ cứng vững tuyệt đối cho trục 32 mm. Nhờ thiết kế tách rời hoàn toàn giữa cụm vòng trong (Cone) và vòng ngoài (Cup), việc lắp đặt, bôi trơn và điều chỉnh độ rơ kỹ thuật trở nên cực kỳ thuận tiện và chính xác.

Thiết kế: Kết cấu tháo rời linh hoạt, giúp tối ưu hóa việc lắp ráp vào các hốc gối đỡ hẹp.
Khả năng chịu tải: Xử lý tốt tải trọng hỗn hợp, chịu lực đẩy dọc trục ổn định từ một hướng.
Độ chuẩn xác: Sản xuất theo tiêu chuẩn ISO (J) đảm bảo độ đồng tâm và vận hành êm ái ở tốc độ cao.
Lắp đặt: Thường được lắp theo cặp đối xứng (kiểu chữ O hoặc chữ X) để cố định trục theo cả hai hướng dọc trục.

Mô tả
Đánh giá (0)

Vòng bi 320/32 J là gì?

Vòng bi 320/32 J (bạc đạn côn 320/32) có đường kính trong (lỗ trục) là 32 mm. Thông số kích thước chuẩn quốc tế của mã này bao gồm đường kính ngoài 58 mm và tổng chiều dày (T) là 17 mm. Với độ dày 17 mm, 320/32 J thuộc dòng tiết diện mỏng, giúp giảm trọng lượng tổng thể của cụm chi tiết máy mà vẫn mang lại khả năng chịu tải vượt trội hơn các loại vòng bi cầu có cùng kích thước. Sản phẩm được chế tác từ thép hợp kim Crom tinh luyện, nhiệt luyện đạt độ cứng bề mặt tối ưu giúp chống mài mòn và chịu va đập tốt trong môi trường vận hành liên tục.

Các loại vòng bi côn 320/32 J (Biến thể đầy đủ)

Tùy vào ứng dụng thực tế và yêu cầu về độ chính xác, bạn có các lựa chọn biến thể:

Biến thể theo thương hiệu (Hậu tố tương đương):
- 320/32 J: Chuẩn ISO quốc tế, đảm bảo tính đồng bộ (phổ biến ở hãng SKF, FAG).
- 320/32 JR: Hậu tố của các hãng Nhật Bản (NSK, KOYO, NTN) với thiết kế gia cường để tăng tuổi thọ mặt lăn.
- 320/32 X: Một số hãng sử dụng hậu tố X để chỉ kích thước vòng ngoài đã được chuẩn hóa theo quy chuẩn chung của quốc tế.
Biến thể về cấp chính xác:
- 320/32 J / P6X: Cấp chính xác về dung sai chiều rộng được kiểm soát chặt chẽ hơn, dùng cho các ứng dụng đòi hỏi độ chính xác lắp ráp cao.
Biến thể về lắp ghép:
- 320/32 J/DF: Cụm hai vòng bi được lắp sẵn đối mặt (Face-to-face) để chịu tải dọc trục từ hai phía đồng thời.
Biến thể về bề mặt:
- 320/32 J2/Q: Thiết kế cải tiến hình học mặt lăn giúp phân bổ màng dầu bôi trơn tốt hơn, giảm sinh nhiệt (thường thấy ở SKF).

Thông số kỹ thuật chi tiết của vòng bi 320/32 J

Kích thước chuẩn quốc tế của mã 320/32 J (32 x 58 x 17 mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	32 mm
Đường kính ngoài (D)	58 mm
Chiều dày tổng (T)	17 mm
Trọng lượng	~0.19 kg
Tải trọng tĩnh ( $C_0$ )	~56.0 kN
Tải trọng động ( $C$ )	~42.5 kN
Tốc độ giới hạn (với mỡ)	~7,500 vòng/phút
Tốc độ giới hạn (với dầu)	~10,000 vòng/phút

Ưu điểm vượt trội của bạc đạn 320/32 J

Thiết kế siêu tinh gọn: Tiết diện mỏng giúp tối ưu hóa không gian và trọng lượng cho các bộ phận truyền động trên trục 32 mm.
Chống rơ lắc tuyệt đối: Khả năng chịu tải hỗn hợp giúp định vị trục máy cực kỳ chắc chắn, triệt tiêu rung động khi vận hành ở tốc độ cao.
Dễ dàng bảo trì: Cấu trúc Cup-Cone tháo rời cho phép kỹ thuật viên kiểm tra bề mặt lăn của vòng trong và vòng ngoài một cách độc lập mà không cần tháo toàn bộ cụm trục.
Tuổi thọ cao: Vật liệu thép chịu lực cao cấp kết hợp với quy trình gia công mặt lăn mài bóng giúp giảm ma sát và hạn chế nhiệt lượng phát sinh.

Ứng dụng thực tế của vòng bi 320/32 J

Kích thước 32 x 58 x 17 mm khiến 320/32 J là linh kiện quan trọng trong:

Cổ lái xe mô tô phân khối lớn: Dùng cho bộ chén cổ của các dòng xe môtô hạng nặng, giúp lái xe nhẹ nhàng, ổn định và không bị rơ lắc.
Hộp số ô tô chuyên dụng: Các vị trí trục truyền động yêu cầu kích thước lỗ trục lẻ 32 mm để chịu lực đẩy ngang lớn.
Hộp giảm tốc công nghiệp: Các trục bánh răng trụ hoặc bánh răng côn yêu cầu độ cứng vững dọc trục cao trong không gian hẹp.
Máy công cụ cầm tay: Các thiết bị khoan, cắt công nghiệp yêu cầu khả năng chịu va đập và độ bền mỏi của vòng bi côn.

Tại sao nên mua Vòng Bi 320/32 J tại Thiết bị Bảo Ngân?

Hàng chính hãng sẵn kho: Luôn sẵn hàng từ các thương hiệu hàng đầu thế giới như SKF, FAG, NSK, NTN, KOYO, TIMKEN với đầy đủ chứng từ CO, CQ.
Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 32 mm và độ dày 17 mm chuẩn xác tuyệt đối theo hệ mét ISO, giúp việc thay thế lắp đặt thuận tiện nhất.
Tư vấn kỹ thuật tận tâm: Đội ngũ chuyên gia hỗ trợ bạn cách căn chỉnh lực ép (Preload) phù hợp để tránh tình trạng quá nhiệt hoặc nặng lái sau khi lắp đặt.
