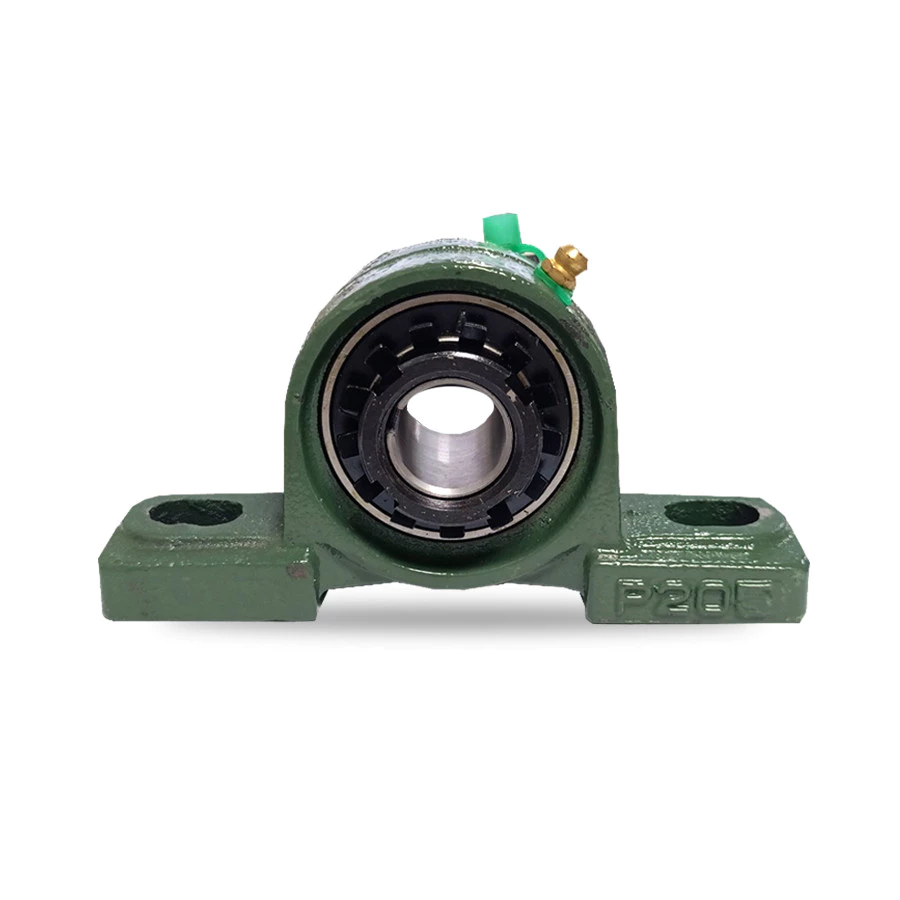

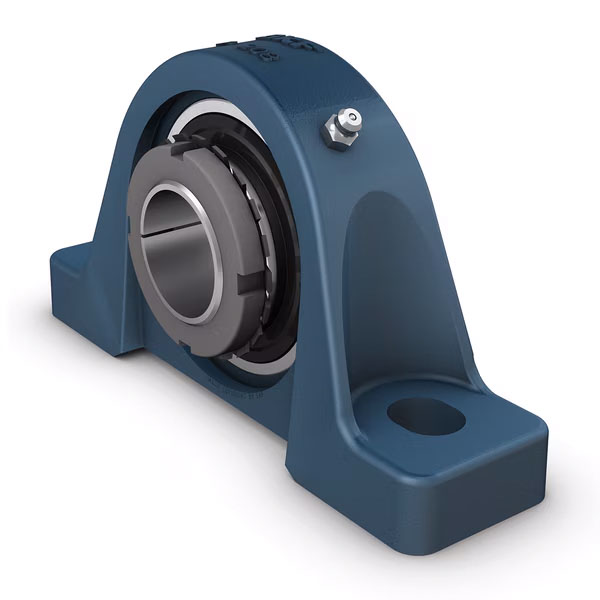

Gối Đỡ Vòng Bi UKP 206

Gối đỡ Vòng bi UKP 206 là giải pháp gối đỡ lỗ côn chuyên dụng dành cho các trục máy đường kính 25 mm (khi sử dụng măng xông H2306). Nhờ cơ chế kẹp chặt 360 độ quanh trục của ống lót côn, UKP 206 loại bỏ hoàn toàn hiện tượng rơ lỏng hoặc trầy xước trục thường gặp ở các dòng vít trí. Vòng bi UK 206 có thiết kế tự lựa, giúp máy vận hành ổn định ngay cả khi có sai lệch nhẹ về độ đồng tâm của khung máy. Đây là linh kiện then chốt trong các hệ thống quạt công nghiệp tốc độ cao, máy chế biến gỗ chính xác và các thiết bị truyền động trong dây chuyền sản xuất tự động.

Thành phần: Vỏ gối gang P 206 và lõi vòng bi lỗ côn UK 206 (Cần dùng thêm măng xông H2306).
Cơ chế cố định: Kẹp chặt trục bằng măng xông, tạo độ bám đồng nhất trên toàn bộ bề mặt tiếp xúc của trục 25 mm.
Khả năng tự lựa: Vòng ngoài của bi UK có biên dạng cầu, cho phép bộ bi tự xoay linh hoạt trong vỏ gối để bù đắp sai lệch lắp đặt lên đến 2°.
Tính năng bảo trì: Tích hợp vú mỡ trên vỏ gối giúp tái nạp mỡ bôi trơn định kỳ một cách dễ dàng.

Mô tả
Đánh giá (0)

Gối đỡ UKP 206 là gì?

Gối đỡ UKP 206 được thiết kế chuẩn xác để lắp đặt cho các trục có kích thước thực tế là 25 mm (thông qua măng xông). Vỏ gối P 206 được đúc từ gang xám chất lượng cao, có khả năng chịu tải hướng tâm và giảm chấn xuất sắc. Điểm ưu việt lớn nhất của dòng UKP 206 so với dòng UCP là độ tin cậy tuyệt đối khi vận hành ở tốc độ vòng quay lớn; ống lót côn giúp vòng bi và trục trở thành một khối thống nhất, triệt tiêu hoàn toàn sự rung lắc và mài mòn trục. Hệ thống phớt chặn bụi kép bảo vệ các viên bi thép Crom bên trong khỏi bụi bẩn, giúp duy trì hiệu suất làm việc ổn định trong môi trường công nghiệp khắc nghiệt.

Các biến thể của Gối Đỡ UKP 206 (Biến thể đầy đủ)

Gối Đỡ Vòng Bi UKP 206

Tùy thuộc vào yêu cầu đặc thù về vật liệu và môi trường, mã UKP 206 có các biến thể quan trọng sau:

Biến thể về vật liệu vỏ gối:
- UKP 206 (Tiêu chuẩn): Vỏ gang xám, lõi thép Crom GCr15. Phù hợp cho hầu hết các ứng dụng máy móc công nghiệp và xây dựng.
- SUKP 206 (Inox): Vỏ và vòng bi bằng thép không gỉ (Inox 304/440). Chuyên dùng cho máy móc ngành thực phẩm, dược phẩm hoặc nơi có độ ẩm và tính ăn mòn cao.
Biến thể về ống lót côn (Adapter Sleeve):
- UKP 206 + H2306: Biến thể tiêu chuẩn để lắp cho trục 25 mm. Đây là sự kết hợp phổ biến nhất tại thị trường Việt Nam.
- UKP 206 + HE2306: Biến thể sử dụng măng xông hệ inch (lắp cho trục ~25.4 mm hoặc các kích thước inch tương đương).
Biến thể về nắp bảo vệ:
- UKP 206 + C/E (Cover): Trang bị thêm nắp chụp bảo vệ che kín đầu trục, giúp bảo vệ tối đa vòng bi khỏi bụi mịn trong các xưởng gỗ hoặc nhà máy xi măng.

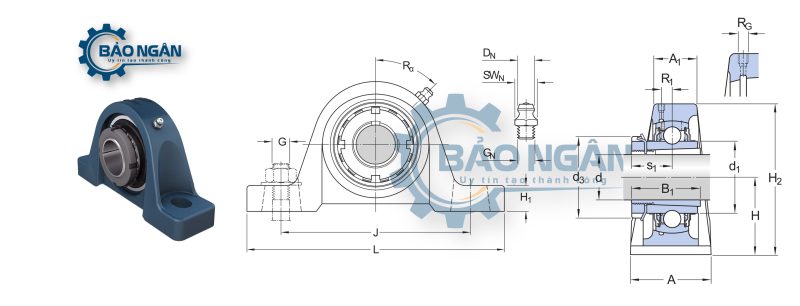

Thông số kỹ thuật chi tiết của gối đỡ UKP 206

Kích thước chuẩn quốc tế của mã UKP 206 khi lắp cùng măng xông:

Đặc điểm	Thông số chi tiết
Đường kính trục lắp đặt (d)	25 mm (với măng xông H2306)
Khoảng cách tâm 2 lỗ bu-lông (L)	121 mm
Chiều cao từ đế đến tâm trục (H)	42.9 mm
Tổng chiều dài gối (A)	165 mm
Trọng lượng tổng thể	~1.50 kg (bao gồm măng xông)
Kích thước bu-lông lắp đặt	M14
Tải trọng tĩnh ( $C_0$ )	~11.3 kN
Tải trọng động ( $C$ )	~19.5 kN

Ưu điểm vượt trội của gối đỡ UKP 206

Độ bám trục tuyệt đối: Cơ chế kẹp côn giúp vòng bi bám chặt vào trục theo mọi hướng, loại bỏ hiện tượng trượt trục hoặc hỏng bề mặt trục do vít trí gây ra.
Vận hành ổn định ở tốc độ cao: Nhờ độ đồng tâm hoàn hảo, UKP 206 giúp giảm thiểu rung động và tiếng ồn, bảo vệ các chi tiết khác trong hệ thống truyền động.
Dễ dàng tháo lắp: Việc tháo vòng bi ra khỏi trục trở nên đơn giản hơn rất nhiều bằng cách nới lỏng đai ốc măng xông, không gây kẹt trục như các dòng vít trí sau một thời gian sử dụng.
Khả năng tự lựa linh hoạt: Tự động bù đắp các lỗi lệch tâm trục phát sinh do quá trình gia công khung máy, giúp phân bổ tải trọng đều lên các hạt bi.

Ứng dụng thực tế của gối đỡ UKP 206

Với khả năng bám trục chắc chắn cho trục 25 mm, UKP 206 là linh kiện then chốt trong:

Hệ thống quạt hút công nghiệp: Các trục quạt ly tâm quay tốc độ cao yêu cầu độ cân bằng và ổn định tuyệt đối.
Máy chế biến gỗ: Trục máy bào, máy phay gỗ nơi có rung động mạnh và yêu cầu độ chính xác bề mặt cao.
Dây chuyền bao bì và in ấn: Các trục lô truyền tải yêu cầu sự mượt mà và không được phép có độ rơ.
Máy bơm nước công suất lớn: Gối đỡ hỗ trợ cho trục máy bơm vận hành liên tục trong thời gian dài.

Tại sao nên mua Gối Đỡ UKP 206 tại Thiết bị Bảo Ngân?

Sản phẩm chính hãng chất lượng: Cung cấp đầy đủ các thương hiệu từ cao cấp (Asahi, NSK, SKF) đến các dòng kinh tế (LK, KYK), đi kèm măng xông H2306 chuẩn kỹ thuật.
Hiệu đính kỹ thuật chính xác: Đội ngũ chuyên gia tư vấn kỹ thuật lắp đặt măng xông, hướng dẫn cách siết đai ốc để đạt độ bám tối ưu mà không làm bó bi.
Dịch vụ hỗ trợ tận tâm: Cam kết thông số tâm trục 42.9 mm chuẩn xác, hỗ trợ giao hàng nhanh chóng và tư vấn loại mỡ bôi trơn phù hợp cho tốc độ cao.
