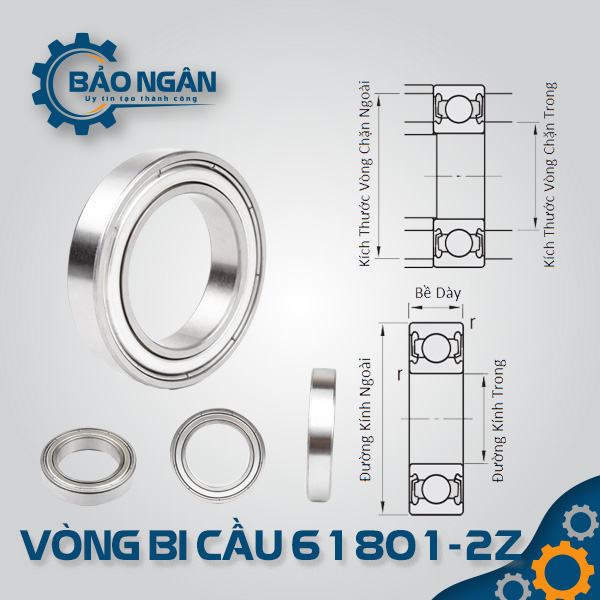

Vòng bi cầu 61801-ZZ

Vòng bi cầu 61801-ZZ là loại vòng bi cầu rãnh sâu hàng đơn thuộc series siêu mỏng, được trang bị hai nắp chắn bụi bằng sắt (ZZ) bảo vệ ở cả hai phía. Với thiết kế tiết diện cực nhỏ, sản phẩm cho phép vận hành với ma sát tối thiểu và tốc độ vòng quay lớn trong không gian lắp đặt cực kỳ hạn chế. Lớp nắp chặn thép giúp giữ mỡ bôi trơn ổn định bên trong và ngăn chặn các tạp chất thô, phù hợp cho các thiết bị điện tử chính xác và máy móc cầm tay siêu nhẹ.

Thiết kế: Siêu mỏng, siêu nhẹ, tối ưu hóa không gian lắp đặt trục 12 mm.
Ma sát: Rất thấp, giúp máy khởi động nhanh và tiết kiệm điện năng.
Tốc độ: Khả năng đáp ứng vòng quay cao ổn định.
Bảo vệ: Hai nắp sắt (ZZ) giúp vận hành bền bỉ mà không cần bảo trì thường xuyên.

Mô tả
Đánh giá (0)

Vòng bi cầu 61801-ZZ là gì?

cấu tạo vòng bi cầu 1 dãy

Vòng bi 61801-ZZ (bạc đạn 61801-ZZ hay 6801-ZZ) có đường kính trong 12 mm. Điểm khác biệt lớn nhất của dòng siêu mỏng này so với dòng tiêu chuẩn (như 6001 hay 6201) là đường kính ngoài chỉ 21 mm và độ dày cực mỏng chỉ 5 mm. Điều này cho phép các kỹ sư thiết kế cụm trục cực kỳ nhỏ gọn nhưng vẫn đảm bảo được độ đồng tâm và hiệu suất quay.

Các loại vòng bi 61801 (Biến thể đầy đủ)

Vòng bi cầu 61801-ZZ

Tùy vào điều kiện làm việc, bạn có thể lựa chọn các biến thể sau:

Biến thể về nắp chặn (Sealing):
- 61801 (Open): Loại hở hoàn toàn, không nắp chắn. Dùng trong môi trường ngâm dầu hoặc có hệ thống bôi trơn tự động.
- 61801-Z: Chỉ có 1 nắp sắt một bên.
- 61801-ZZ (hoặc 2Z): Có 2 nắp sắt (mã bạn đang yêu cầu). Thoát nhiệt tốt, phù hợp môi trường khô ráo.
- 61801-2RS (hoặc 2RSH/DDU/LLU): Có 2 nắp chặn cao su. Chống bụi mịn, hơi ẩm và nước tuyệt đối, bảo vệ mỡ bên trong tối ưu.
Biến thể về vật liệu (Material):
- S 61801 / W 61801 (Stainless Steel): Làm từ thép không gỉ (Inox), chuyên dùng cho máy y tế, thực phẩm hoặc môi trường hóa chất dễ ăn mòn.
Biến thể về khe hở kỹ thuật (Clearance):
- 61801/C3: Có độ rơ hướng tâm lớn hơn mức chuẩn, dùng cho ứng dụng tốc độ cao hoặc môi trường sinh nhiệt để tránh bó kẹt khi giãn nở kim loại.

Thông số kỹ thuật chi tiết của vòng bi 61801-ZZ

Kích thước chuẩn quốc tế của mã 61801 ( $12 \times 21 \times 5$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	12 mm
Đường kính ngoài (D)	21 mm
Độ dày/Chiều rộng (B)	5 mm
Trọng lượng	~6 gram (Siêu nhẹ)
Tải trọng tĩnh ( $C_0$ )	~0.95 kN
Tải trọng động ( $C$ )	~1.9 kN
Tốc độ giới hạn	18,000 – 36,000 vòng/phút (tùy hãng/mỡ)

Ưu điểm vượt trội của bạc đạn 61801-ZZ

Tiết kiệm không gian tuyệt đối: Với độ dày chỉ 5 mm, đây là lựa chọn duy nhất cho các cụm trục máy thu nhỏ mà không làm tăng kích thước vỏ máy.
Giảm trọng lượng thiết bị: Chỉ nặng khoảng 6g, cực kỳ quan trọng đối với các thiết bị di động, drone, máy bay mô hình hoặc robot cầm tay.
Vận hành êm ái: Quy trình gia công rãnh lăn chính xác giúp giảm thiểu rung động, kéo dài tuổi thọ cho trục máy.
Hiệu suất năng lượng cao: Ma sát lăn siêu nhỏ giúp động cơ vận hành nhẹ nhàng, giảm tải cho hệ thống truyền động.

Ứng dụng thực tế của vòng bi 61801-ZZ

Kích thước $12 \times 21 \times 5$ mm giúp 61801-ZZ hiện diện trong:

Xe đạp thể thao: Bạc đạn đùm xe, bộ phận chén cổ hoặc các chi tiết truyền động cao cấp.
Drone & Robotics: Các khớp nối cánh tay robot, motor không chổi than (Brushless) siêu nhỏ.
Thiết bị y tế: Máy nội soi, tay khoan y khoa yêu cầu độ chính xác và kích thước nhỏ.
Điện tử chính xác: Các trục quay trong ổ đĩa cứng, máy in ảnh mini, thiết bị quang học.

Tại sao nên mua Vòng Bi 61801-ZZ tại Thiết bị Bảo Ngân?

Hàng chuyên dụng đa dạng: Sẵn kho từ các thương hiệu hàng đầu như SKF, NSK, EZO (Chuyên dòng siêu mỏng), FAG, KOYO.
Đảm bảo chính xác: Hỗ trợ kiểm tra kỹ lưỡng đường kính ngoài (21mm) để tránh nhầm lẫn với dòng 61901 (24mm).
Giá thành tối ưu: Chính sách giá cạnh tranh cho xưởng lắp ráp và đơn vị bảo trì định kỳ.
