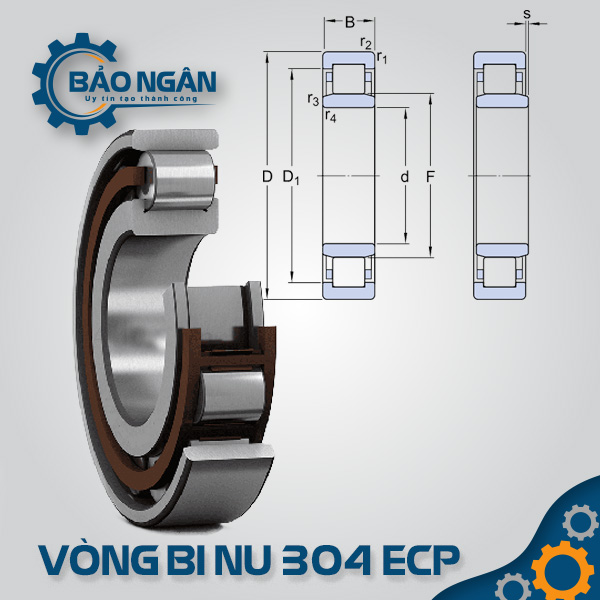

Vòng bi đũa NU 304 ECP

Vòng bi NU 304 ECP là loại vòng bi đũa hình trụ được thiết kế để gánh vác tải trọng hướng tâm cực lớn trong khi vẫn duy trì khả năng vận hành ở tốc độ cao. Với cấu tạo vòng ngoài có hai gờ chặn cố định và vòng trong không có gờ, sản phẩm cho phép vòng trong trượt tự do so với vòng ngoài theo cả hai hướng dọc trục. Đặc tính này cực kỳ quan trọng đối với các hệ thống trục 20 mm chịu tác động của sự giãn nở nhiệt, giúp triệt tiêu hiện tượng bó cứng trục. Vòng cách Polyamide 66 gia cường sợi thủy tinh giúp giảm ma sát, giảm tiếng ồn và tối ưu hóa lượng mỡ bôi trơn trong ổ bi.

Thiết kế: Vòng ngoài có 2 gờ, vòng trong không gờ, thiết kế tháo rời hoàn toàn (separable).
Khả năng chịu tải: Chịu tải hướng tâm siêu nặng, vượt trội hoàn toàn so với vòng bi cầu cùng kích thước.
Tính linh hoạt: Là loại vòng bi “đầu tự do”, cho phép dịch chuyển dọc trục mà không gây ứng suất dư.
Vòng cách (Cage): Chất liệu Polyamide (P) chịu nhiệt tốt, vận hành êm ái và trọng lượng nhẹ.

Mô tả
Đánh giá (0)

Vòng bi NU 304 ECP là gì?

Vòng bi NU 304 ECP có đường kính trong (lỗ trục) là 20 mm. Thông số kích thước chuẩn quốc tế bao gồm đường kính ngoài 52 mm và chiều dày (B) là 15 mm. Điểm khác biệt lớn nhất so với mã NU 204 (47 x 14 mm) chính là đường kính ngoài lớn hơn và độ dày tăng thêm, giúp NU 304 chứa được bộ con lăn đũa có kích thước lớn hơn, từ đó nâng cao chỉ số tải trọng tĩnh và động. Bề mặt các mặt lăn được gia công siêu tinh xảo theo tiêu chuẩn EC của SKF, giúp phân bổ ứng suất đều khắp chiều dài con lăn, ngăn ngừa hiện tượng mẻ cạnh hoặc mài mòn cục bộ.

Các loại vòng bi đũa NU 304 (Biến thể đầy đủ)

Các loại vòng bi đũa

Tùy thuộc vào yêu cầu đặc thù của máy móc, bạn có thể lựa chọn các biến thể kỹ thuật sau:

Biến thể về vòng cách (Cage):
- NU 304 ECP: Vòng cách nhựa Polyamide 66, vận hành êm ái, giảm ma sát tối đa.
- NU 304 ECJ: Vòng cách bằng thép dập, chịu nhiệt độ cao và môi trường dầu nhờn khắc nghiệt.
- NU 304 ECM: Vòng cách bằng đồng thau (Brass), chuyên dụng cho máy rung động mạnh hoặc các vị trí chịu tải xung lực lớn.
Biến thể về thiết kế gờ chặn (Dòng tương đương):
- NJ 304: Vòng trong có 1 gờ chặn, cho phép cố định trục theo một hướng dọc trục.
- NUP 304: Vòng trong có 1 gờ liền và 1 vòng chặn rời, giúp định vị trục chắc chắn theo cả hai hướng dọc trục.
- N 304: Vòng trong có 2 gờ, vòng ngoài không gờ (ngược lại hoàn toàn với dòng NU).
Biến thể về khe hở kỹ thuật:
- NU 304 ECP/C3: Khe hở hướng tâm lớn hơn mức tiêu chuẩn, dùng cho các motor hoặc máy vận hành ở nhiệt độ rất cao để tránh kẹt bi.

Thông số kỹ thuật chi tiết của vòng bi NU 304 ECP

Kích thước chuẩn quốc tế của mã NU 304 ECP (20 x 52 x 15 mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	20 mm
Đường kính ngoài (D)	52 mm
Chiều dày (B)	15 mm
Trọng lượng	~0.16 kg
Tải trọng tĩnh ( $C_0$ )	~30.0 kN
Tải trọng động ( $C$ )	~34.0 kN
Tốc độ định mức	~16,000 vòng/phút
Tốc độ giới hạn	~18,000 vòng/phút

Ưu điểm vượt trội của bạc đạn NU 304 ECP

Sức mạnh chịu tải hướng tâm tuyệt vời: Khả năng chịu lực nén cực cao nhờ tiếp xúc đường của con lăn đũa, lý tưởng cho các trục động cơ chịu tải nặng.
Khả năng trượt dọc trục linh hoạt: Giải quyết triệt để vấn đề giãn nở nhiệt của trục dài, bảo vệ các chi tiết máy khác không bị biến dạng.
Vận hành siêu êm và mát: Vòng cách nhựa và thiết kế EC giúp giảm thiểu ma sát trượt, giữ nhiệt độ vận hành luôn ở mức thấp, kéo dài tuổi thọ mỡ bôi trơn.
Dễ dàng tháo lắp: Do các bộ phận có thể tách rời, kỹ thuật viên có thể ép vòng trong vào trục và lắp vòng ngoài vào gối đỡ một cách riêng biệt, tránh va đập làm hỏng mặt lăn.

Ứng dụng thực tế của vòng bi NU 304 ECP

Kích thước 20 x 52 x 15 mm khiến NU 304 ECP trở thành linh kiện quan trọng trong:

Motor điện công suất lớn: Sử dụng ở đầu tự do của rotor để chịu tải trọng hướng tâm và bù giãn nở nhiệt.
Hộp số công nghiệp: Các trục bánh răng chịu lực cắt ngang lớn và yêu cầu độ cứng vững cao.
Máy nén khí hạng nặng: Đảm bảo độ ổn định cho trục quay ở tốc độ cao dưới áp suất lớn.
Máy công cụ công nghiệp: Dùng trong các cụm trục chính của máy phay, máy bào yêu cầu khả năng chịu lực va đập mạnh.

Tại sao nên mua Vòng Bi NU 304 ECP tại Thiết bị Bảo Ngân?

Cam kết SKF chính hãng: Luôn sẵn kho hàng đạt chuẩn chất lượng quốc tế với đầy đủ giấy tờ CO, CQ từ nhà sản xuất.
Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 20 mm và đường kính ngoài 52 mm chuẩn xác, giúp việc thay thế diễn ra chính xác tuyệt đối.
Hỗ trợ kỹ thuật chuyên sâu: Tư vấn lựa chọn giữa các loại vòng cách Nhựa, Thép hoặc Đồng dựa trên nhiệt độ và tốc độ thực tế của máy móc bạn đang vận hành.
