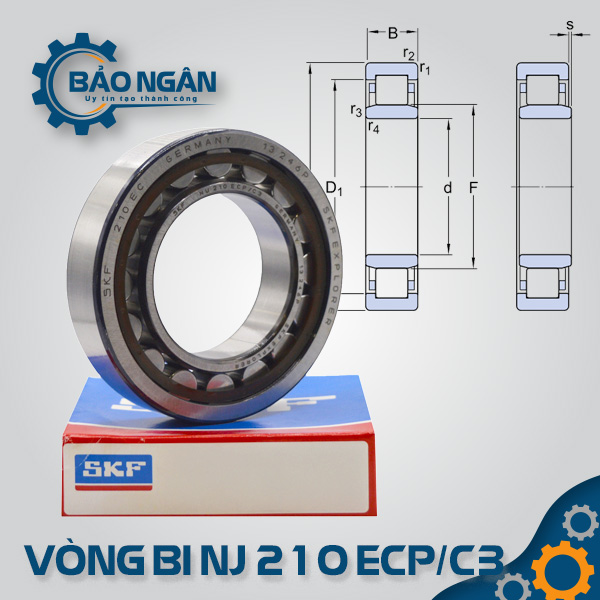

Vòng bi đũa NJ 210 ECP/C3

Vòng bi NJ 210 ECP/C3 là gì?

Vòng bi NJ 210 ECP/C3 có đường kính trong (lỗ trục) là 50 mm. Thông số kích thước chuẩn quốc tế bao gồm đường kính ngoài 90 mm và chiều dày (B) là 20 mm. Nhờ thiết kế tối ưu “EC”, bộ con lăn được cải tiến về biên dạng để phân bổ ứng suất đều khắp bề mặt mặt lăn, giảm thiểu rủi ro mỏi kim loại tại các điểm tiếp xúc biên. Vòng trong có gờ chặn giúp cố định vị trí trục theo một hướng nhất định, làm cho mã này trở thành linh kiện then chốt trong các hệ thống truyền động yêu cầu cả sức mạnh và độ chính xác về vị trí.

Các loại vòng bi đũa NJ 210 (Biến thể đầy đủ)

Tùy vào điều kiện làm việc thực tế, mã NJ 210 có các biến thể kỹ thuật quan trọng sau:

• Biến thể về vòng cách (Cage):

  • NJ 210 ECP: Vòng cách nhựa Polyamide 66, vận hành cực êm, nhẹ (Phổ biến nhất cho motor điện).

  • NJ 210 ECM: Vòng cách bằng đồng thau (Brass) gia công, chuyên dùng cho môi trường rung động mạnh hoặc va đập lớn.

  • NJ 210 ECJ: Vòng cách bằng thép dập, bền bỉ và kinh tế cho các ứng dụng công nghiệp tiêu chuẩn.

• Biến thể về thiết kế định vị (Dòng tương đương):

  • NU 210: Vòng trong không gờ, chỉ chịu tải hướng tâm, trượt tự do hai hướng (Đầu tự do).

  • NUP 210: Vòng trong có 1 gờ liền và 1 vòng chặn rời, giúp định vị trục chắc chắn theo cả hai hướng dọc trục.

  • NJ 210 + HJ 210: Kết hợp vòng bi NJ với vòng chặn HJ để tạo thành bộ gối đỡ định vị hai hướng.

• Biến thể về khe hở kỹ thuật:

  • NJ 210 ECP (Standard): Khe hở tiêu chuẩn cho nhiệt độ bình thường.

  • NJ 210 ECP/C4: Khe hở cực lớn cho các môi trường vận hành đặc biệt nóng.

Thông số kỹ thuật chi tiết của vòng bi NJ 210 ECP/C3

Kích thước chuẩn quốc tế của mã NJ 210 ECP/C3 ($50 \times 90 \times 20$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	50 mm
Đường kính ngoài (D)	90 mm
Chiều dày (B)	20 mm
Trọng lượng	~0.47 kg
Tải trọng tĩnh ($C_0$)	~75.0 kN
Tải trọng động ($C$)	~72.0 kN
Tốc độ định mức	~8,000 vòng/phút
Tốc độ giới hạn	~9,500 vòng/phút

Ưu điểm vượt trội của bạc đạn NJ 210 ECP/C3

1. Chống bó kẹt nhiệt vượt trội: Khe hở C3 cung cấp khoảng trống kỹ thuật cần thiết để trục 50 mm không bị kẹt cứng khi giãn nở do nhiệt độ cao.

2. Định vị trục ổn định: Gờ chặn ở vòng trong giúp kiểm soát vị trí dọc trục, đảm bảo các chi tiết truyền động luôn nằm trong phạm vi sai số cho phép.

3. Vận hành êm và mát: Vòng cách Polyamide (P) giảm thiểu ma sát trượt và tiếng rít kim loại, duy trì sự ổn định cho các hệ thống máy đòi hỏi độ ồn thấp.

4. Tuổi thọ cao: Thiết kế EC giúp phân bổ tải trọng đồng đều, giảm hiện tượng tập trung lực tại các cạnh con lăn, từ đó kéo dài thời gian sử dụng.

Ứng dụng thực tế của vòng bi NJ 210 ECP/C3

Kích thước $50 \times 90 \times 20$ mm khiến NJ 210 ECP/C3 là lựa chọn hàng đầu trong:

• Motor điện công suất trung bình: Dùng làm gối đỡ định vị để giữ rotor ổn định trên trục 50 mm.

• Hộp số công nghiệp: Các trục truyền động yêu cầu độ cứng vững hướng tâm cao và định vị một hướng.

• Máy nén khí và Máy bơm: Đảm bảo độ đồng tâm của trục quay ở tốc độ cao và áp suất liên tục.

• Máy công cụ: Các trục xoay trong máy phay, máy tiện yêu cầu độ chính xác và khả năng chịu tải tốt.

Tại sao nên mua Vòng Bi NJ 210 ECP/C3 tại Thiết bị Bảo Ngân?

• Hàng chính hãng sẵn kho: Cam kết cung cấp các thương hiệu hàng đầu như SKF, FAG, NSK với đầy đủ chứng từ CO, CQ.

• Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 50 mm và khe hở C3 chuẩn xác tuyệt đối, hỗ trợ đo đạc kỹ thuật trước khi bàn giao.

• Tư vấn chuyên sâu: Đội ngũ chuyên gia hỗ trợ bạn lựa chọn đúng biến thể vòng cách (Nhựa, Đồng, Thép) để tối ưu chi phí và hiệu suất cho máy móc.
