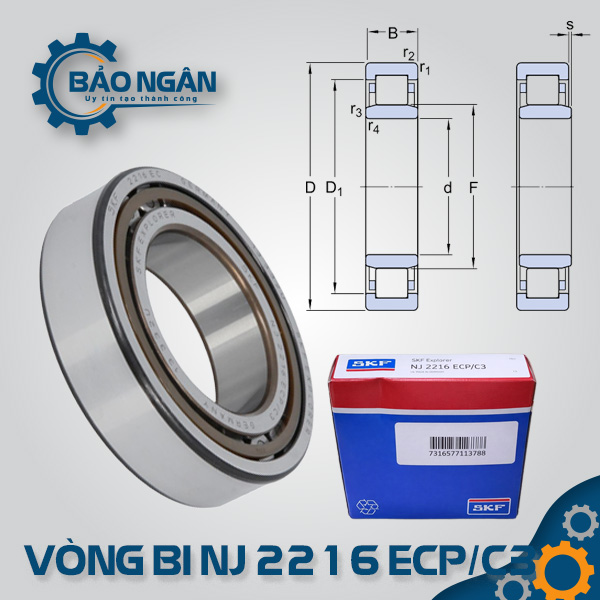

Vòng bi đũa NJ 2216 ECP/C3

Vòng bi NJ 2216 ECP/C3 là gì?

Vòng bi NJ 2216 ECP/C3 có kích thước đường kính trong (lỗ trục) là 80 mm. Thông số kích thước chuẩn quốc tế bao gồm đường kính ngoài 140 mm và chiều dày (B) là 33 mm. So với mã NJ 216 (dày 26 mm), dòng NJ 2216 dày hơn 7 mm, cho phép trang bị bộ con lăn đũa lớn hơn, giúp nâng cao đáng kể chỉ số tải trọng động và tĩnh cho các trục máy 80 mm. Sản phẩm được sản xuất từ thép Crom tinh luyện, gia công bề mặt siêu tinh xảo đạt độ chính xác cao, giúp phân bổ ứng suất đồng đều và giảm thiểu nhiệt lượng phát sinh trong quá trình vận hành.

Các loại vòng bi đũa NJ 2216 (Biến thể đầy đủ)

Tùy thuộc vào điều kiện môi trường và yêu cầu kỹ thuật, mã NJ 2216 có các biến thể phổ biến sau:

• Biến thể về vòng cách (Cage):

  • NJ 2216 ECP: Vòng cách nhựa Polyamide 66, vận hành êm ái, giảm trọng lượng và ma sát (Phổ biến nhất).

  • NJ 2216 ECM: Vòng cách bằng đồng thau (Brass) gia công cắt gọt, chuyên dùng cho các ứng dụng rung động mạnh hoặc tải trọng va đập lớn.

  • NJ 2216 ECJ: Vòng cách bằng thép dập, bền bỉ trong môi trường nhiệt độ cao và kinh tế hơn cho các ứng dụng tiêu chuẩn.

• Biến thể về thiết kế định vị (Dòng tương đương):

  • NU 2216: Vòng trong không gờ, chỉ chịu tải hướng tâm, cho phép trục trượt tự do hai hướng (Đầu tự do).

  • NUP 2216: Vòng trong có 1 gờ liền và 1 vòng chặn rời (Angle ring), giúp định vị trục chắc chắn theo cả hai hướng.

  • NJ 2216 + HJ 2216: Kết hợp vòng bi NJ với vòng chặn rời HJ để tạo thành bộ gối đỡ định vị hai hướng.

• Biến thể về khe hở kỹ thuật:

  • NJ 2216 ECP (Standard): Khe hở tiêu chuẩn cho các ứng dụng nhiệt độ bình thường và tốc độ trung bình.

  • NJ 2216 ECP/C4: Khe hở cực lớn cho các môi trường vận hành đặc biệt khắc nghiệt về nhiệt độ (ngành thép, xi măng).

Thông số kỹ thuật chi tiết của vòng bi NJ 2216 ECP/C3

Kích thước chuẩn quốc tế của mã NJ 2216 ECP/C3 ($80 \times 140 \times 33$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	80 mm
Đường kính ngoài (D)	140 mm
Chiều dày (B)	33 mm
Trọng lượng	~1.75 kg
Tải trọng tĩnh ($C_0$)	~220.0 kN
Tải trọng động ($C$)	~193.0 kN
Tốc độ định mức	~5,300 vòng/phút
Tốc độ giới hạn	~6,300 vòng/phút

Ưu điểm vượt trội của bạc đạn NJ 2216 ECP/C3

1. Sức mạnh chịu tải hướng tâm lớn: Thiết kế series 22 với độ dày 33 mm giúp xử lý các lực nén hướng tâm mạnh mẽ, phù hợp cho các trục motor công nghiệp hạng nặng.

2. Định vị trục ổn định một chiều: Gờ chặn ở vòng trong giúp kiểm soát vị trí dọc trục, ngăn chặn các dao động và lực đẩy nhẹ phát sinh trong quá trình truyền động.

3. Bù nhiệt thông minh: Khe hở C3 phối hợp với thiết kế tối ưu của SKF/FAG giúp vòng bi không bị bó kẹt khi nhiệt độ vận hành tăng cao đột ngột.

4. Vận hành êm ái: Vòng cách Polyamide (P) giúp giảm ma sát trượt và tiếng rít kim loại, duy trì sự ổn định cho các hệ thống máy đòi hỏi độ ồn thấp.

Ứng dụng thực tế của vòng bi NJ 2216 ECP/C3

Kích thước $80 \times 140 \times 33$ mm khiến NJ 2216 ECP/C3 là lựa chọn then chốt trong:

• Motor điện công suất lớn: Dùng làm gối đỡ định vị để giữ rotor ổn định trên trục 80 mm.

• Hộp số công nghiệp: Các trục bánh răng truyền động yêu cầu độ cứng vững hướng tâm cao và định vị một hướng.

• Máy nén khí và Máy bơm lớn: Đảm bảo độ đồng tâm của trục quay ở tốc độ cao dưới áp suất lớn.

• Máy quạt công nghiệp hạng nặng: Chống rung động và chịu tải trọng hướng tâm liên tục từ cánh quạt.

Tại sao nên mua Vòng Bi NJ 2216 ECP/C3 tại Thiết bị Bảo Ngân?

• Hàng chính hãng uy tín: Sẵn kho từ các thương hiệu hàng đầu thế giới như SKF, FAG, NSK với đầy đủ chứng từ CO, CQ.

• Đảm bảo thông số kỹ thuật: Cam kết lỗ trục 80 mm và khe hở C3 chuẩn xác tuyệt đối, hỗ trợ đo đạc kỹ thuật trước khi bàn giao.

• Tư vấn giải pháp chuyên sâu: Đội ngũ chuyên gia hỗ trợ bạn lựa chọn đúng dòng NJ hoặc kết hợp thêm vòng chặn HJ dựa trên sơ đồ định vị của máy móc.
