Vòng bi đũa N 316 ECP

Vòng bi N 316 ECP là giải pháp gối đỡ hiệu suất cao cho các hệ thống trục 80 mm yêu cầu khả năng chịu tải hướng tâm (radial load) lớn và tính linh động tuyệt đối theo chiều dọc trục. Với thiết kế vòng ngoài không gờ, sản phẩm hoạt động như một “vòng bi đầu tự do”, cho phép cụm vòng ngoài trượt tự do trên bộ con lăn đũa. Đặc tính này cực kỳ quan trọng trong việc triệt tiêu hoàn toàn các ứng suất dọc trục phát sinh từ sự giãn nở nhiệt của vỏ máy hoặc thân hộp số, giúp bảo vệ toàn diện hệ thống trục quay khỏi hiện tượng bó kẹt. Vòng cách nhựa Polyamide (P) giúp giảm ma sát, vận hành êm ái và tối ưu hóa việc phân bổ dầu bôi trơn ngay cả ở tốc độ cao.

Thiết kế: Series 3, vòng trong 2 gờ, vòng ngoài không gờ (tự do hai hướng).
Khả năng chịu tải: Chịu tải trọng hướng tâm đặc biệt lớn nhờ bộ con lăn đũa kích thước lớn của series 3.
Tính linh hoạt: Cho phép dịch chuyển dọc trục của vòng ngoài, bù đắp hoàn hảo sai lệch nhiệt của vỏ máy.
Vòng cách (Cage): Nhựa Polyamide gia cường giúp vận hành mát, nhẹ và giảm tiếng ồn cơ khí vượt trội.

Mô tả
Đánh giá (0)

Vòng bi N 316 ECP là gì?

Vòng bi N 316 ECP có đường kính trong (lỗ trục) là 80 mm. Thông số kích thước chuẩn quốc tế bao gồm đường kính ngoài 170 mm và chiều dày (B) là 39 mm. Với độ dày 39 mm và thiết kế series 3, N 316 sở hữu khả năng gánh vác các lực nén hướng tâm cực nặng, vượt trội hơn hẳn các dòng series 2 cùng lỗ trục (chỉ dày 26 mm). Bề mặt các mặt lăn được gia công siêu tinh xảo theo tiêu chuẩn EC, giúp phân bổ ứng suất đều khắp chiều dài con lăn, ngăn ngừa hiện tượng tập trung lực tại các cạnh và kéo dài tuổi thọ vận hành tối đa cho các thiết bị công nghiệp nặng.

Các loại vòng bi đũa N 316 (Biến thể đầy đủ)

Các loại vòng bi đũa

Tùy thuộc vào yêu cầu đặc thù của máy móc, bạn có thể lựa chọn các biến thể kỹ thuật sau:

Biến thể về vòng cách (Cage):
- N 316 ECP: Vòng cách nhựa Polyamide 66, vận hành êm ái, mát và nhẹ (Phổ biến nhất).
- N 316 ECM: Vòng cách bằng đồng thau (Brass) gia công, chuyên dụng cho môi trường rung động mạnh, tải trọng va đập lớn hoặc nhiệt độ rất cao.
- N 316 ECJ: Vòng cách bằng thép dập, bền bỉ và kinh tế cho các ứng dụng tiêu chuẩn.
Biến thể về thiết kế định vị (Dòng tương đương):
- NU 316: Vòng ngoài có 2 gờ, vòng trong không gờ (Thiết kế đối lập với dòng N).
- NJ 316: Vòng ngoài có 2 gờ, vòng trong có 1 gờ, giúp định vị trục một hướng.
- NUP 316: Thiết kế có khả năng định vị trục chắc chắn theo cả hai hướng dọc trục.
Biến thể về khe hở kỹ thuật:
- N 316 ECP/C3: Khe hở hướng tâm lớn hơn tiêu chuẩn, cực kỳ quan trọng cho các ứng dụng sinh nhiệt lớn hoặc vận hành liên tục ở tốc độ cao.

Thông số kỹ thuật chi tiết của vòng bi N 316 ECP

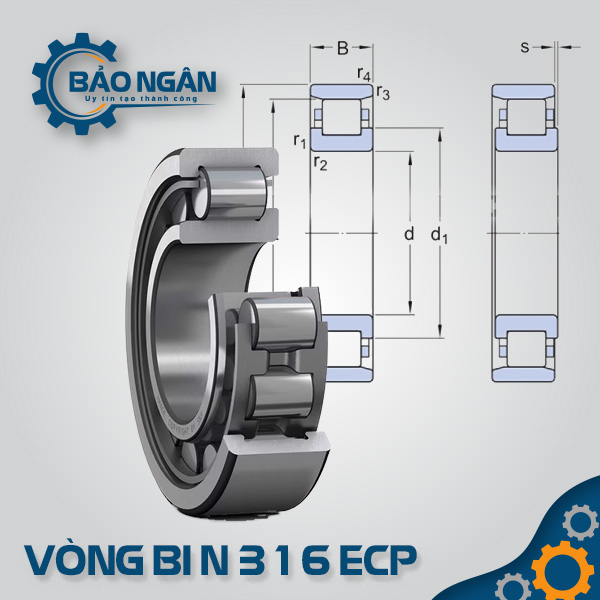

Kích thước chuẩn quốc tế của mã N 316 ECP ( $80 \times 170 \times 39$ mm):

Đặc điểm	Thông số chi tiết
Đường kính trong (d)	80 mm
Đường kính ngoài (D)	170 mm
Chiều dày (B)	39 mm
Trọng lượng	~3.75 kg
Tải trọng tĩnh ( $C_0$ )	~290.0 kN
Tải trọng động ( $C$ )	~280.0 kN
Tốc độ định mức	~4,500 vòng/phút
Tốc độ giới hạn	~5,300 vòng/phút

Ưu điểm vượt trội của bạc đạn N 316 ECP

Sức mạnh chịu tải hướng tâm siêu hạng: Thiết kế series 3 với bộ con lăn lớn giúp xử lý các lực ép hướng tâm cực nặng mà không gây biến dạng bề mặt.
Khả năng tự lựa dọc trục độc đáo: Vòng ngoài không gờ cho phép vỏ máy dịch chuyển tự do so với trục, loại bỏ hoàn toàn các ứng suất ký sinh do giãn nở nhiệt.
Vận hành siêu êm: Vòng cách nhựa Polyamide (P) giúp giảm ma sát trượt và triệt tiêu tiếng rít kim loại, duy trì sự ổn định cho các động cơ công suất lớn.
Lắp đặt thuận tiện: Cấu tạo có thể tháo rời hoàn toàn giữa vòng ngoài và cụm vòng trong giúp việc vệ sinh, kiểm tra và lắp đặt vào trục 80 mm trở nên dễ dàng.

Ứng dụng thực tế của vòng bi N 316 ECP

Kích thước $80 \times 170 \times 39$ mm khiến N 316 ECP là linh kiện cốt lõi trong:

Động cơ điện hạng nặng: Sử dụng làm vòng bi đầu tự do ở phía không tải để bù giãn nở nhiệt vỏ máy cho trục 80 mm.
Hộp giảm tốc công nghiệp: Các trục truyền động bánh răng công suất cao yêu cầu độ cứng vững hướng tâm vượt trội.
Máy nén khí và Máy bơm lớn: Đảm bảo trục quay ổn định tuyệt đối dưới tải trọng hướng tâm liên tục ở tốc độ cao.
Máy công cụ công nghiệp: Các trục quay chính yêu cầu khả năng chịu lực nén lớn và thoát nhiệt dọc trục tốt.
